Montaje incorporado/adosado
4.2 Montaje en actuador lineal
1. Monte los bloques de terminales
2. Engrane la horquilla de conexión
terminales

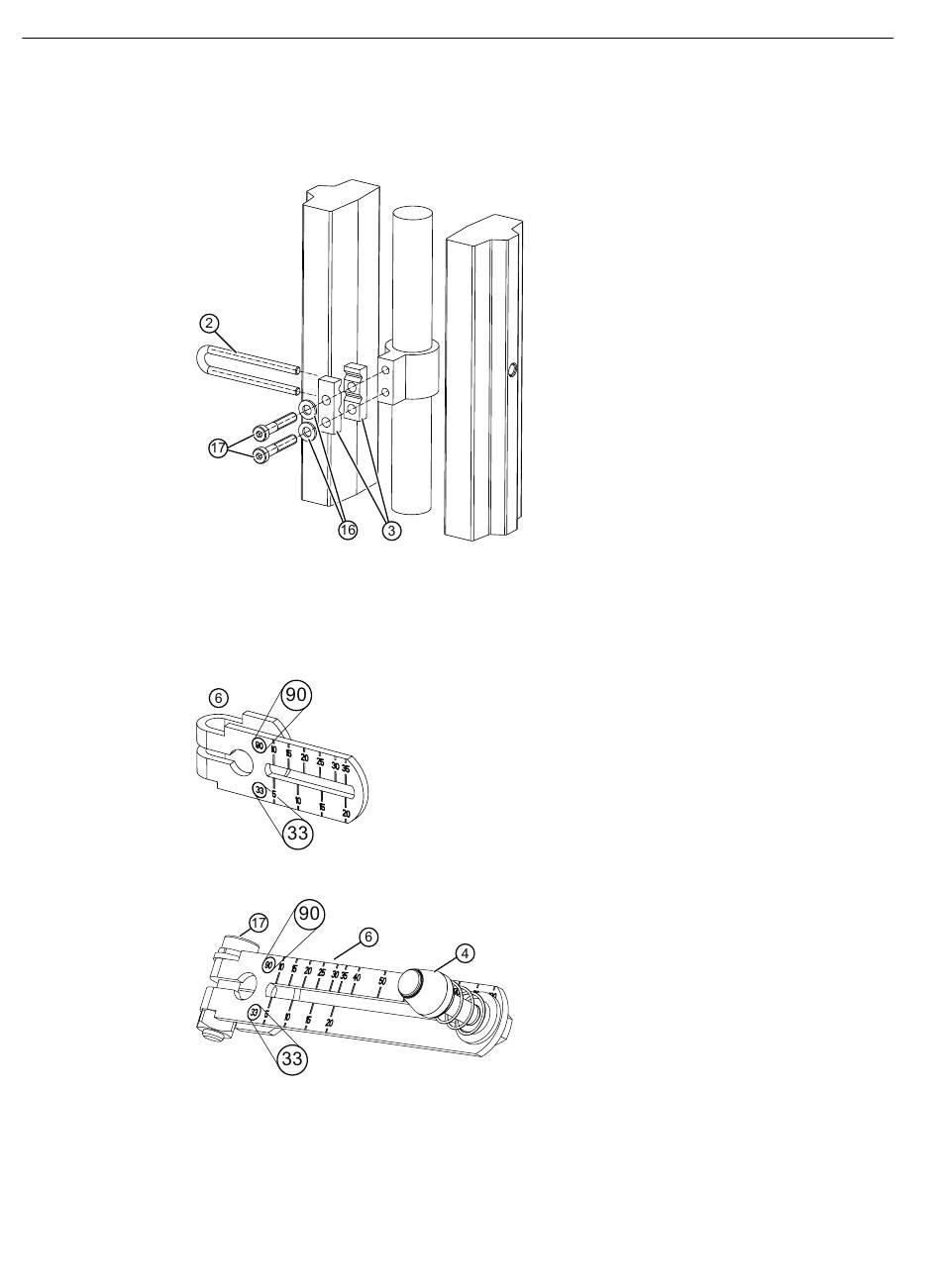

Figura 4-2
3. Apriete los tornillos
4. Si se utiliza una palanca corta, el pasador de arrastre ya está premontado. Si se utiliza la
palanca larga 6DR4004-8L, fije el pasador de arrastre
disponibles.
Figura 4-3
Figura 4-4
