F.2.4 Conexión del cable PA para conexión al bus
1. Para conectar la línea del bus hay tres tomas de tres polos en el lado posterior de la unidad
de 19 pulgadas.
Puesta en marcha del posicionador 6DR5910-... y de la unidad de 19 pulgadas
(Página 370)
2. Conecte hasta 2 segmentos PROFIBUS PAI_IN o PAII_IN.
3. A través de PAI_OUT conecte otra unidad de 19 pulgadas al mismo segmento.
4. Únicamente la conexión PAII_IN dispone de una terminación de bus interna. En caso
necesario, aplicar al segmento de PAI una terminación de bus externa. Enchufe la
terminación del bus en la toma PAI_OUT.
5. Asigne cada canal a los segmentos utilizando los puentes de codificación. Los puentes de
codificación se encuentran debajo de la tapa transparente de los módulos PA.

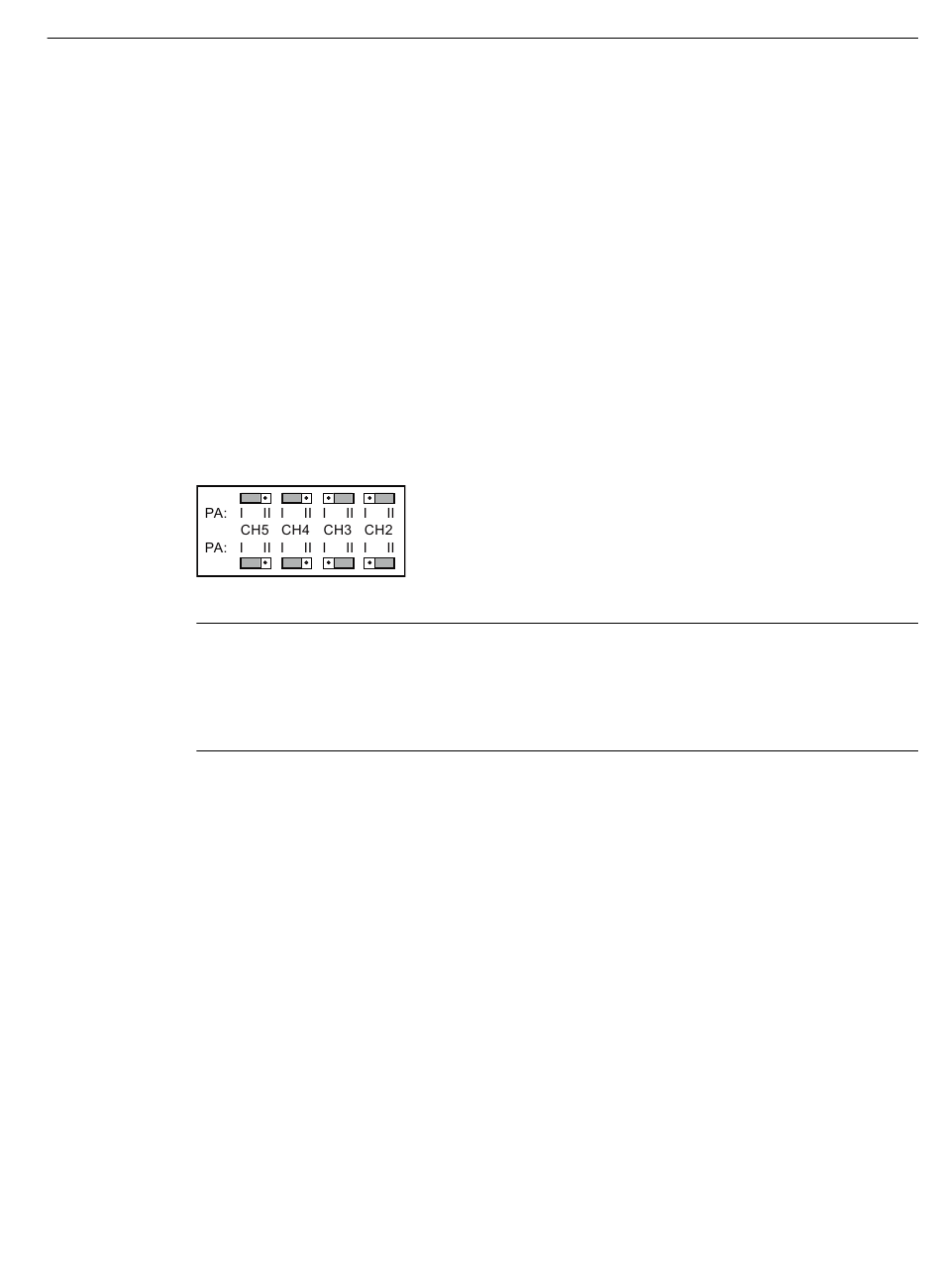

6. Cambie por pares los puentes de codificación por canal. En el siguiente ejemplo, el canal
CH1 está asignado al segmento PAII; y el canal CH5, al canal PAI:
Figura F-3
Nota
Número de canales y esclavos por línea PROFIBUS
El número máximo de canales y esclavos por línea PROFIBUS depende del volumen de datos
(Input y Output) y de la capacidad del segmento. Gráfico en Conexión de unidades de 19
pulgadas (Página 376).
