Tabla de alturas de corte para seleccionar la combinación
necesaria de ajustes.

Ajuste de la altura de la cuchilla

Ajuste las cuchillas usando los 4 espaciadores (6 mm –
1/4 pulgada) en los pernos del eje de la cuchilla. Esto permite
un ajuste de la altura de corte de 25 mm (1 pulgada), en
incrementos de 6 mm (1/4 pulgada), en cualquier posición
del eje. Utilice el mismo número de espaciadores en todas
las cuchillas para obtener un corte homogéneo (2 arriba y
2 abajo, 1 arriba y 3 abajo, etc.).
1. Desengrane la palanca de control de las cuchillas (TDF)
y ponga los frenos de estacionamiento.
2. Pare el motor y espere a que se detengan todas las
piezas en movimiento antes de abandonar el puesto
del operador.
3. Sujete el perno de la cuchilla y retire la tuerca
(Figura 17).
1. Cuchilla
2. Perno de la cuchilla
3. Arandela curva
4. Deslice el perno por el eje, y cambie los espaciadores
según sea necesario (Figura 17).

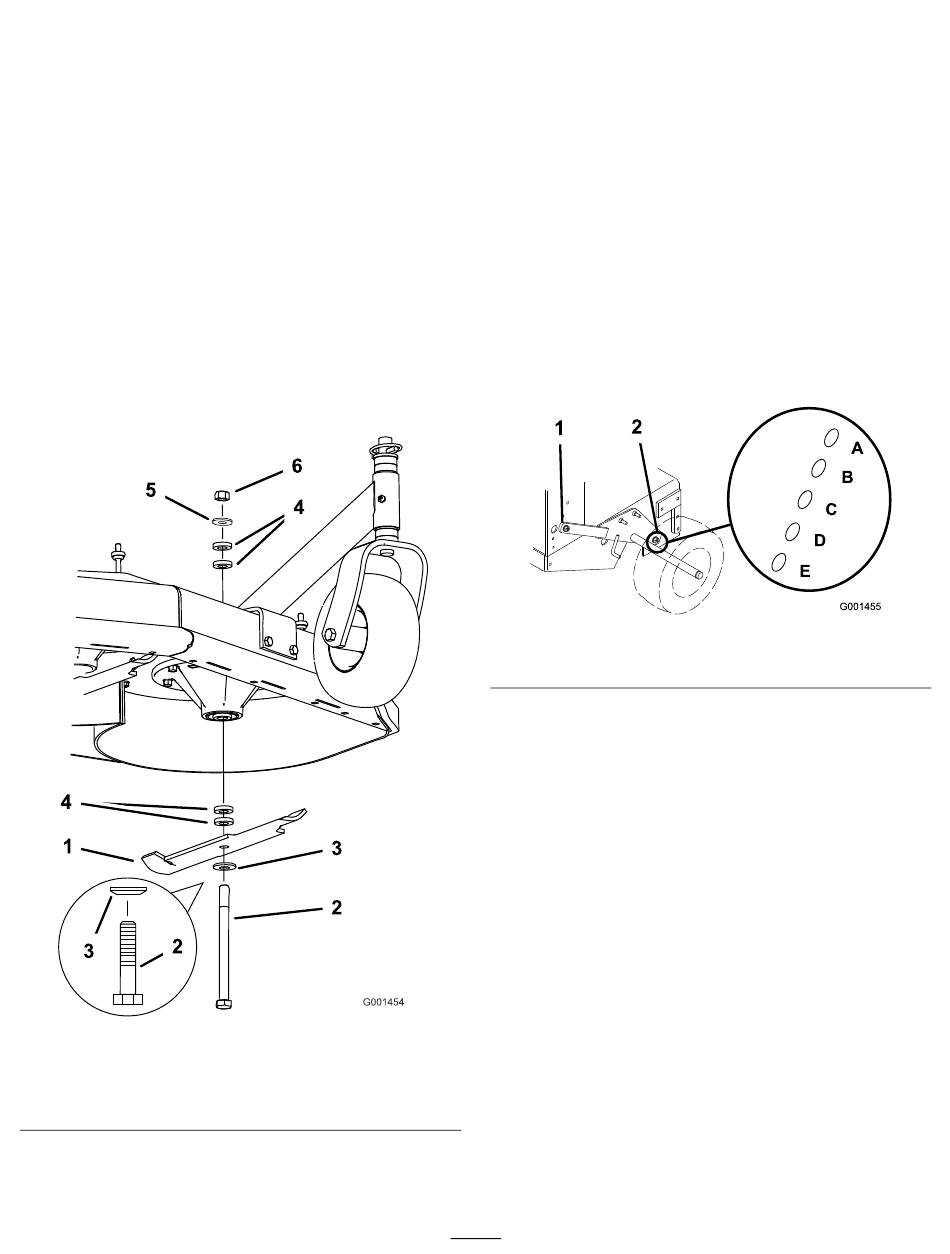

Figura 17
4. Espaciador
5. Arandela fina
6. Tuerca
5. Instale el perno y la arandela curva, añada los
espaciadores adicionales que sean necesarios, y sujételos
con una arandela fina y una tuerca (Figura 17).
6. Apriete el perno de la cuchilla a 101–108 Nm
(75–80 pies-libra).

Ajuste de la altura del eje

Ajuste la posición del eje para el ajuste de altura de corte
seleccionado. Consulte la Tabla de alturas de corte.
1. Desengrane la palanca de control de las cuchillas (TDF)
y ponga los frenos de estacionamiento.
2. Pare el motor y espere a que se detengan todas las
piezas en movimiento antes de abandonar el puesto
del operador.
3. Afloje, pero no retire, los 2 pernos de pivote del eje y
los 2 pernos de ajuste del eje (Figura 18).
1. Perno de pivote del eje
4. Coloque un gato debajo del bastidor del motor, en el
centro de la parte trasera. Eleve la parte trasera del
bastidor del motor lo suficiente para poder retirar los 2
pernos delanteros de ajuste del eje (Figura 18).
Nota: Utilice soportes fijos para apoyar la máquina.
5. Eleve o baje el bastidor del motor con el gato para
poder instalar los 2 pernos de ajuste delanteros del eje
en los taladros deseados (Figura 18).
Nota: Utilice un punzón cónico para ayudar a alinear
los taladros.
6. Apriete los 4 pernos y baje el cortacésped.
7. Ajuste las varillas de control y los acoplamientos de los
frenos según sea necesario. Consulte Mantenimiento
de los frenos y Ajuste de las varillas de control.
Importante: Es necesario ajustar las varillas de
control y el acoplamiento del freno cuando se
cambia la posición de los ejes, para asegurar el
funcionamiento correcto de la tracción y de los
frenos.
20
Figura 18
2. Perno de ajuste del eje
