V 3b E
3a 2

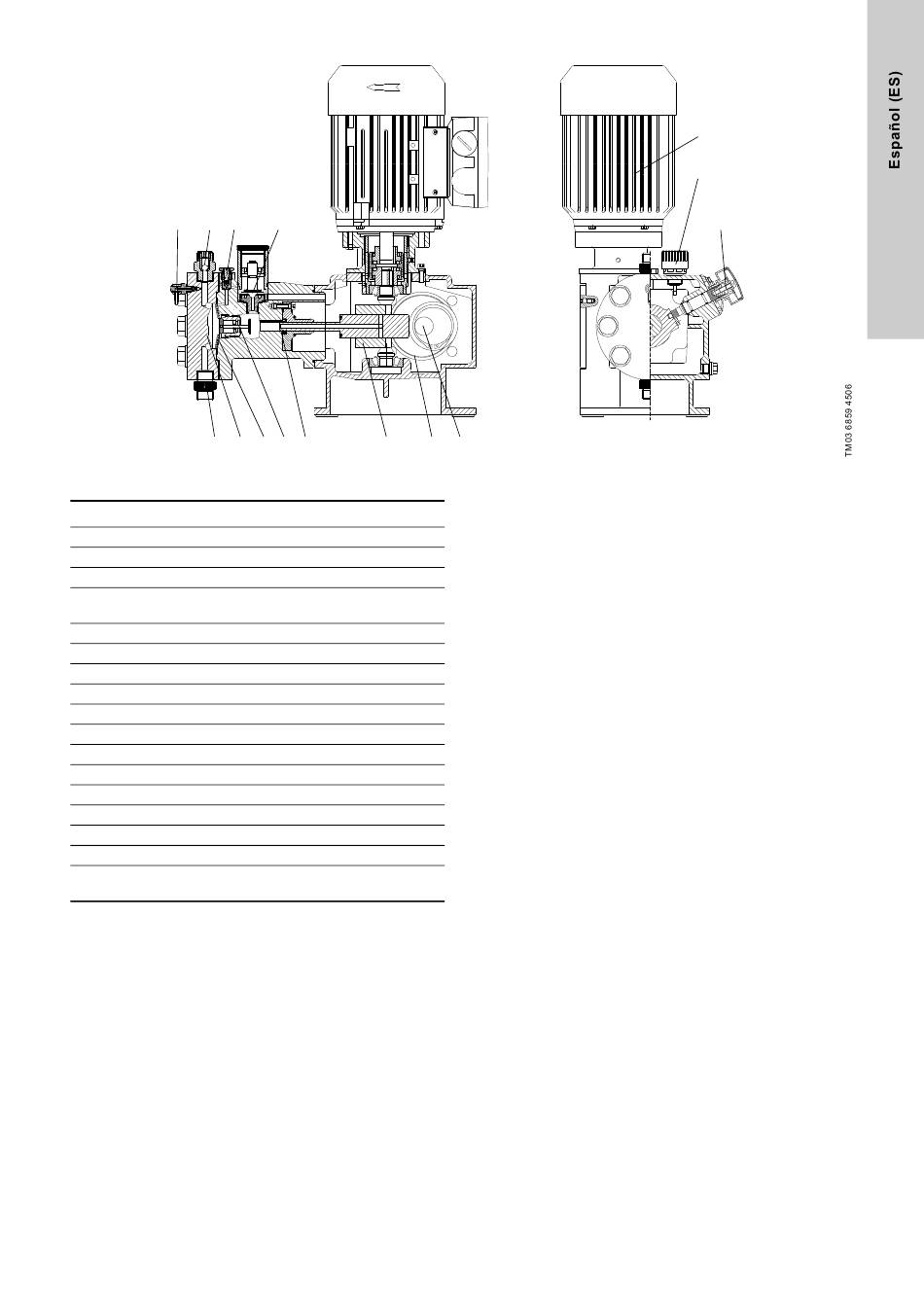

Fig. 6 DMH 288
Pos. Componentes
1p Motor
2p Engranaje de tornillo sinfín
3p Excéntrica
Resorte de recuperación (salvo para el accionamiento
4p
de tamaño 3)
5p Casquillo deslizante
6p Pistón
7p Cigüeñal
M Válvula combinada de sobrepresión y desgasificación
E Válvula de desgasificación
9p Sistema de protección de la membrana (AMS)
Q Membrana de dosificación
2 Cabezal dosificador
V Tornillo de purga del cabezal dosificador
3a Válvula de aspiración
3b Válvula de descarga
L Mando de ajuste de la longitud de carrera
Tornillo de rellenado de aceite con varilla medidora de
F
nivel
M
Q 9p 6p 5p 2p 3p
1p
F
L
