descarga debajo de la varilla de retención del
deflector de hierba.
5. Gire hacia abajo la tapa de descarga sobre
la abertura, y sobre el borde inferior del
cortacésped Figura

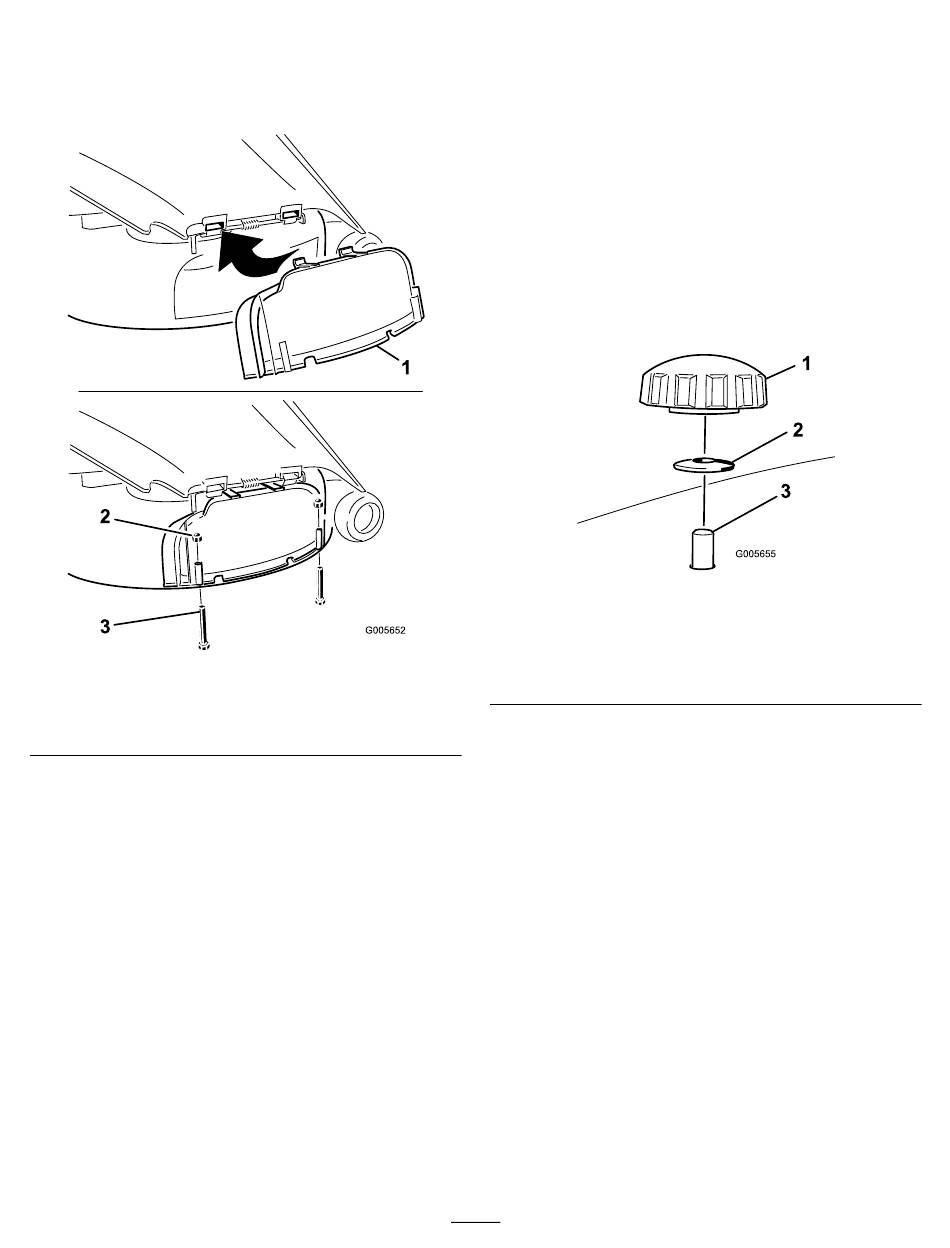

Figura 25
1. Tapa de descarga
2. Tuerca ciega (¼")
6. Sujete la tapa de descarga al borde inferior del
cortacésped con 2 pernos (¼ x 2½") y 2 tuercas
ciegas (¼") según se muestra en
Nota:
No apriete las tuercas demasiado;
podría distorsionarse la tapa, permitiendo que
chocaran las cuchillas con la misma.
Conversión a descarga
lateral
Para modelos con carcasa de
corte de 127 cm
La carcasa de corte y las cuchillas suministradas con
esta máquina fueron diseñadas para optimizar el
rendimiento en los modos de mulching y descarga
lateral.
25).
3. Perno (¼" x 2½")
Figura 25.
Cómo retirar el deflector derecho
para segar con descarga lateral
1. Aparque la máquina en una superficie nivelada y
desengrane el mando de control de las cuchillas.
2. Mueva las palancas de control de movimiento
hacia fuera a la posición de A
motor, retire la llave y espere a que se detengan
todas las piezas en movimiento antes de
abandonar el puesto del operador.
3. Retire la cuchilla derecha de la carcasa;
consulte Cómo retirar las cuchillas (página
4. Retire los 2 pomos y las arandelas curvas que
sujetan el deflector derecho al cortacésped
(Figura 26).
1. Pomo
g005652
2. Arandela curva
5. Retire el deflector derecho y baje el deflector de
hierba sobre el orificio de descarga
y Figura 27).
30
, pare el
PARCAR
Figura 26
3. Espárrago del deflector,
tras pasar por el
cortacésped
(Figura 26
48).
g005655
