Puesta en marcha
Datos de ajuste
Ajuste del aire
A
B
Diagramas de calibración previa
que se muestran en el manual
Datos Técnicos.
Antes de encender el quemador, ajustarlo
según los valores de calibración previa
válidos para gas natural y GPL reportado en
el Manual Datos Técnicos. Estos valores se
han obtenido en nuestro laboratorio de
ensayos y son útiles para la puesta en
función del quemador, el ajuste se tiene que
comprobar luego utilizando un analizador de
combustión.
Optimizar los valores de combustión
La calibración de fábrica se tendrá que
modificar según la potencia solicitada.
Los diagramas de la calibración de la
compuerta y del cabezal de combustión, se
encuentran en el manual Datos Técnicos.
3
D E T A L I 3
1
D
Existe riesgo de deflagración:
controle constantemente el CO, el
CO2 y las emisiones de humo durante
el ajuste. En caso de formación de CO,
optimice los valores de combustión. El
contenido de CO no debe ser superior a 50
ppm.
03/2014 - Art. Nr. 420010541102
Brûleur version "ZU"assemblage et ré-
glage de la rampe gaz (A)
Monter la rampe gaz sur le brûleur en ser-
rant les 4 vis de la bride et en faisant atten-
tion au positionnement correct du joint
(O-ring). Raccorder électriquement la rampe
gaz avec les 2 connecteurs de la vanne
(noir) et pressostat gaz (gris).
Démarrer le brûleur (il a été testé en usine et
est par conséquent pré réglé) et vérifier
l'étanchéité des raccordements gaz de l'in-
stallation. Afin d'adapter le brûleur à la puis-
sance de la chaudière agir comme suit:
Réglage de la combustion du brûleur bi-
stade (version ZU)
Suivre les opérations indiquées ci-après :
Réglage de la puissance maximale :
1) positionner le volet d'air sur l'ouverture
maximale ( 90°, grâce à le dispaly. Unique-
ment pour les puissances distribuées parti-
culièrement basses, si la réduction de l'air
effectuée avec la tête sur
ne suffit pas, réduire l'ouverture du volet
d'air).
2) doser l'air en déplaçant la tête de combu-
stion (figure) selon la puissance requise
(comme l'exemple sur la figure).
3) doser le gaz en agissant sur le réglage
de la rampe du gaz ( voir la figure sur la no-
tice de la rampe).
Réglage de la flamme basse :
1) après avoir réglé la puissance maximale
et, donc, après avoir déterminé la pression
de travail du gaz sur la tête,
positionner le volet sur une flamme basse à
25°, grâce à le dispaly et doser le gaz à
l'aide de la vis de réglage placée sur la
vanne papillon du
2) Si la charge minimale ainsi obtenue est
trop basse pour le générateur, augmenter
l'ouverture du volet d'air, en réglant
débit du gaz sur la vanne papillon jusqu'à ce
E T A L I 1
que l'on obtienne la puissance minimale adé-
quate.

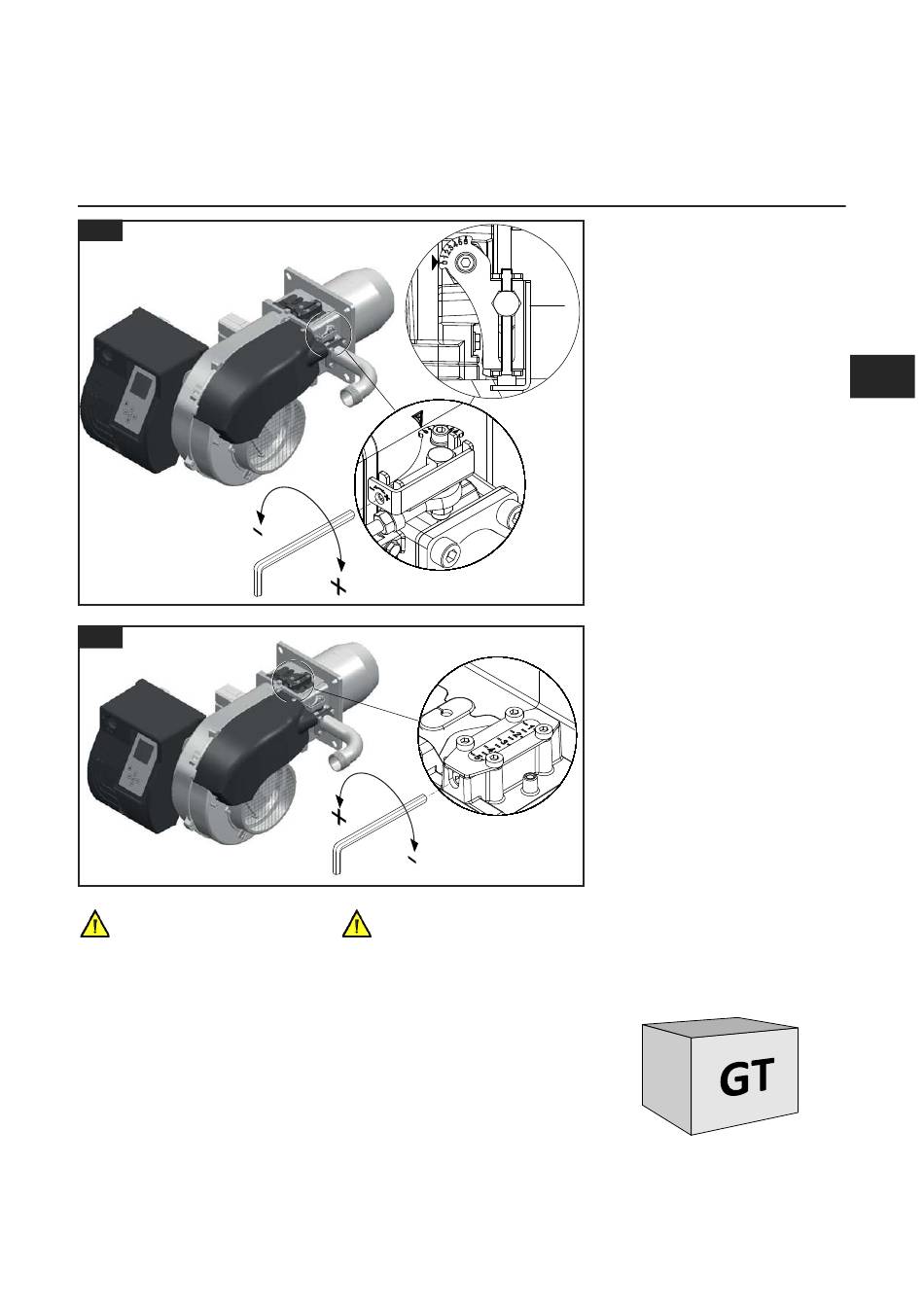

Régulation de la tête de combustion (B).
Agir sur les vies en figure:
• tourner avec une clé hexagonale
jusqu'à la valeur souhaitée
(index de 1 à 5).
Ajuste de la válvula del gas
Regular las válvulas del gas según las
instrucciones del manual de la rampa del
gas.
Atención: en caso de instalación sobre
caldera, respetar la temperatura mínima
de los gases de combustión según las
indicaciones del fabricante de la caldera y
según los requisitos del sistema de
escape de dichos gases, para evitar la
formación de condensación.
es
la position 1
gaz . (figure)
le
