- Página 1 METTLER TOLEDO Comparadores XP56/XP26/XP505 Suplemento de las instrucciones de manejo de las balanzas XP analíticas...
-
Página 2: Resumen Sobre El Comparador

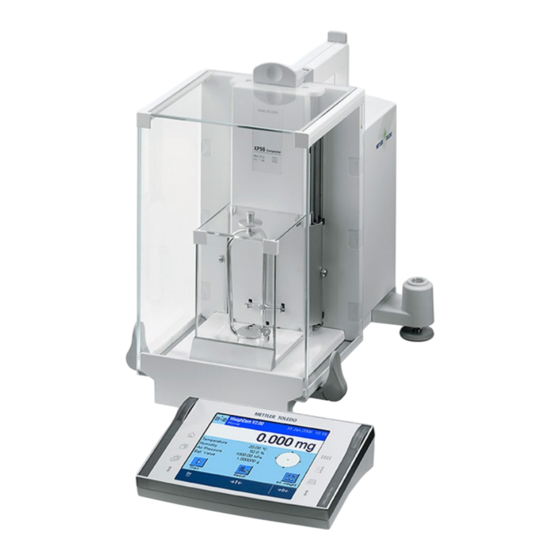

Resumen sobre el comparador XP56/XP26 1 Terminal (detalles en capítulo 4) 2 Pantalla (pantalla táctil sensible al tacto) 3 Teclas 4 Sensores SmartSens 5 Asa/acoplamiento para manejo de las puertas del corta-aires exterior 6 Asa para manejo variable de la puerta superior del corta-aires exterior 7 Corta-aires exterior 8 Guía de la puerta superior del corta-aires exterior y mango para el transporte 9 Placa de características... - Página 3 Resumen sobre el comparador XP505 1 Terminal (detalles en capítulo 4) 2 Pantalla (pantalla táctil sensible al tacto) 3 Teclas 4 Sensores SmartSens 5 Asa/acoplamiento para manejo de las puertas del corta-aires 6 Asa para manejo variable de la puerta superior del corta-aires 7 Corta-aires de vidrio 8 Guía de la puerta superior del corta-aires y mango para el transporte 9 Placa de características...
-
Página 4: Tabla De Contenido
25 Características generales ..........................25 4.1.1 Explicaciones sobre el adaptador de alimentación de METTLER TOLEDO .............. 26 Características específicas por modelos ......................27 4.2.1 Rango de ajuste del cero y rango de cero de conexión en balanzas verificadas ............ 28... -
Página 5: Conozca Su Comparador Xp56/Xp26/Xp505
XP56/XP26/XP505 Introducción Le agradecemos su decisión de comprar una balanza de METTLER TOLEDO. Sobre el funcionamiento de la balanza, consulte las instrucciones de manejo generales de las balanzas XP analíticas estándares. En este suplemento, encontrará la información que difiera respecto de las balanzas XP analíticas están- dares. -
Página 6: Puesta En Marcha De La Balanza
Puesta en marcha de la balanza Puesta en marcha de la balanza En este capítulo aprenderá cómo desembalar su nueva balanza, cómo montarla y cómo prepararla para el funcionamiento. Cuando haya realizado todos los pasos descritos en este capítulo estará lista para funcionar. Desembalaje y comprobación del suministro 2.1.1 Cómo desembalar la balanza... - Página 7 Puesta en marcha de la balanza – Agarre la balanza por la banda de sujeción (e) para levantarla y sacarla de la caja. – Suelte la banda de sujeción (e) – Retire el relleno de embalaje superior (b) – Saque el conjunto (c) corta-aires interior con complementos. El terminal está...
-
Página 8: Comprobación Del Suministro
Puesta en marcha de la balanza – Disponga la balanza con el terminal en el emplazamiento de pesada. – Retire la funda de la balanza. Conserve el embalaje de todas las piezas. Este embalaje garantiza la mejor protección para el transporte de su balanza (Capítulo 2.7). 2.1.2 Comprobación del suministro suministro estándar... -
Página 9: Montaje De La Balanza
Puesta en marcha de la balanza 2.2 Montaje de la balanza 2.2.1 Corta-aires interior (comparador XP56/XP26) – Coloque el cristal delantero (A) del corta-aires interior. Introdúzcalo centrado y deslícelo hasta el tope. Plato de pesada suspendido Plato de pesada reticular – Coloque el plato colector (B). Deslícelo desde un lado y por debajo de los dos pivotes superiores. Las muescas deben coincidir con los resortes. Le recomendamos que utilice guantes para mon- tar el plato de pesada suspendido. Después de montar el – Coloque el suspensorio (C1). Asegúrese – Introduzca el plato de pesada plato de pesada suspen- de que la guía está bien colgada por... - Página 10 Puesta en marcha de la balanza – Introduzca la puerta del corta-aires interior (D) en la guía del cristal delantero y bájela hasta la base. • La puerta debe girar con facilidad. • Presione los acoplamientos (E) hacia dentro. – Coloque la otra puerta lateral del corta-aires interior en el otro lado. •...
-
Página 11: Corta-Aires Exterior (Xp56/Xp26/Xp505)
Puesta en marcha de la balanza 2.2.2 Corta-aires exterior (XP56/XP26/XP505) – Coloque las puertas superiores del corta-aires, con una inclinación de 30 grados aproximadamente, en la guía trasera y pliegue con cuidado las puertas hacia abajo (figura 6). Para montar las puertas laterales del corta-aires los acoplamientos (A) deben estar girados hacia fuera. - Página 12 Puesta en marcha de la balanza – Monte el vidrio frontal del corta-aires exterior: • Desde la parte delantera del apoyo de la balanza, desplácelo en diagonal desde arriba hacia abajo hasta que los dos ganchos del vidrio frontal descansen sobre los rodillos. •...
-
Página 13: Elección Del Emplazamiento
Puesta en marcha de la balanza – Monte el terminal: • Coloque el terminal en medio del soporte y deslícelo hacia la balanza, hasta que la parte delantera encaje en la posición inferior del soporte. Advertencia: Puede insertar el cable en la balanza. ¡La balanza y el terminal no están totalmente unidos mediante el soporte del terminal! Durante el transporte, cerciórese de sujetar siempre la balanza y el terminal... -
Página 14: Alimentación Eléctrica
METTLER TOLEDO. Conecte el adaptador de alimentación a la toma de conexión situada en la parte trasera de la balanza (ver figura) y a la red de abastecimiento. -
Página 15: Manejo Del Corta-Aires Exterior Y Del Corta-Aires Interior
Puesta en marcha de la balanza Manejo del corta-aires exterior y del corta-aires interior 2.5.1 Corta-aires exterior corta-aires exterior de su balanza se adapta a las condiciones ambientales, a su forma de pesar y al tipo de pesada y de car- Las puertas del corta-aires exterior se abren y cierran con las teclas «K»... -
Página 16: Ajuste Del Ángulo De Lectura Y Colocación Del Terminal
– Coloque el terminal en el emplazamiento que desee. El cable también puede salir de la parte posterior de la balanza. Si esta disposición no es conveniente para su procedimiento de trabajo, llame a su distribuidor METTLER TOLEDO, que realizará una conversión de su balanza. -
Página 17: Transporte De La Balanza
Puesta en marcha de la balanza Transporte de la balanza Desconecte la balanza y separe de ella el cable del adaptador de alimentación y los posibles cables de interface. 2..1 Transporte en distancias cortas Lea con atención estas indicaciones si desea trasladar su balanza a otro emplazamiento situado a una distancia corta. - Página 18 Puesta en marcha de la balanza Embale las lunas del corta-aires exterior y el soporte del terminal (Pos. 2-6 y 2) Introduzca estas piezas en los compartimentos previstos para ello en el embalaje original. Advertencia: Recomendamos que ponga un papel entre las lunas laterales del corta-aires.
- Página 19 Puesta en marcha de la balanza – Deslice la guía de la puerta superior del corta-aires totalmente hacia delante. – Deslice la guía de las puertas laterales del corta-aires totalmente hacia delante. – Coloque los acoplamientos de las guías hacia arriba/hacia dentro. Siga en todo momento estas indicaciones, de lo contrario la balanza podría dañarse cuando se coloque el relleno de embalaje.
- Página 20 Puesta en marcha de la balanza – A continuación coloque el relleno de embalaje superior, prestando atención a su correcto posicionamiento. – Coloque la banda de sujeción alrededor de los dos rellenos (ver figura) y tire de ella hasta que quede tensa. –...
-
Página 21: Montaje Del Ergoclip
Puesta en marcha de la balanza Montaje del ErgoClip Para montar el elemento de sujeción ErgoClip suministrado o un ErgoClip opcional, siga las siguientes indicaciones de instalación: – Quite de la balanza el plato de pesada suspendido o el plato de pesada reticular (SmartGrid). -
Página 22: Indicaciones Sobre Los Comparadores Xp56/Xp26/Xp505
Indicaciones sobre los comparadores XP56/XP26/XP505 Indicaciones sobre los comparadores XP56/XP26/XP505 Para aprovechar por completo la alta resolución de su balanza, debe respetar ciertas normas de comportamiento. Haciéndolo, conseguirá los mejore s resultados posibles. Emplazamiento Asegúrese de elegir un buen emplazamiento (ver también capítulo 2.3). Le recomendamos que coloque la balanza sobre una superficie de piedra. - Página 23 Indicaciones sobre los comparadores XP56/XP26/XP505 En este menú puede adaptar el funcionamiento de las puertas del corta-aires exterior y del interior a sus necesidades. Para ello, dispone de las siguientes opciones: “Función puerta” Con la función manual de las puertas, usted determina que la apertura y el cierre de las puertas se producirán al pulsar la tecla «K»...
-
Página 24: Configuración De Los Comparadores
Indicaciones sobre los comparadores XP56/XP26/XP505 Configuración de los comparadores 3..1 Configuración de los modelos estándares: Comparador XP56/XP26/XP505 Cero automático: Está desactivado al comenzar a manejar el equipo, o tras llevar a cabo una restauración de la configuración de fábrica (Factory Reset), pero se puede activar en caso necesario. Al producirse un cambio en la aplicación “WeighCom”, la función de cero automático “AutoZero”... -
Página 25: Características Técnicas Y Accesorios
Este capítulo contiene las características técnicas más importantes de la balanza. Los accesorios de la gama METTLER TOLEDO mejoran la funcionalidad de la balanza y amplían sus campos de aplicación. Este capítulo incluye además un listado de las op- ciones actualmente disponibles. -
Página 26: Explicaciones Sobre El Adaptador De Alimentación De Mettler Toledo
METTLER TOLEDO Las balanzas de METTLER TOLEDO funcionan con un adaptador de alimentación externo, doblemente aislado y certificado según la clase de protección Schutzklasse ll. Está dotado con una puesta a tierra funcional para garantizar la compatibilidad electromagnética (EMC). -
Página 27: Características Específicas Por Modelos
Características técnicas y accesorios Características específicas por modelos Características técnicas (límites) Modelo XP26 Comparator XP56 Comparator XP505 Comparator Capacidad máxima 22 g 52 g 520 g Resolución 0.001 mg 0.001 mg 0.01 mg Repetibilidad (medida con) 0.0015 mg (20 g, ABA) 0.003 mg (50 g, ABA) 0.035 mg (500 g, ABA) Repetibilidad con carga mínima (medida con) -
Página 28: Rango De Ajuste Del Cero Y Rango De Cero De Conexión En
Características técnicas y accesorios .2.1 Rango de ajuste del cero y rango de cero de conexión en balanzas verificadas Rango de ajuste del cero En las balanzas verificadas, sólo es posible poner a cero la balanza en un margen de ± 2 % de la carga máxima. Fuera de este margen es necesario tarar la balanza. -
Página 29: Medidas De Los Comparadores Xp56/Xp26
Características técnicas y accesorios Medidas de los comparadores XP56/XP26 Con plato de pesada suspendido ∅ 486.5 ∅... -
Página 30: Con Plato De Pesada Reticular
Características técnicas y accesorios Con plato de pesada reticular ∅ 486.5... -
Página 31: Medidas De Los Comparadores Xp505
Características técnicas y accesorios Medidas de los comparadores XP505 233.5 486.5... -
Página 32: Accesorios De Los Comparadores Xp56/Xp26/Xp505
Características técnicas y accesorios Accesorios de los comparadores XP56/XP26/XP505 La funcionalidad de su balanza mejorará si utiliza accesorios de la gama METTLER TOLEDO. Puede elegir entre las siguientes opciones: Impresora 00229265 RS-P42: Impresora con cable de unión RS232, para informes de resultados 11132540 BT-P42: Impresora Bluetooth con conexión sin cable a la balanza... -
Página 33: Kit Antiestático
Características técnicas y accesorios Equipos de entrada/salida ErgoSens: Sensor programable para un manejo de manos libres, con cable, longitud = 0.6 m 11132601 Tecla de pie: tecla programable con cable de 2 m de longitud 11106741 LC-FS: Pedal con funcionamiento regulable para balanzas con interface LocalCAN 00229060 LC-IO: Módulo de entradas y salidas digitales, manejable hasta por 8 distintos usuarios 21202217... - Página 34 Características técnicas y accesorios Pesas de referencia 00159131 Pesa de referencia E1 de 20 g, certificada SCS 00159141 Pesa de referencia E1 de 50 g, certificada SCS 00159171 Pesa de referencia E1 de 500 g, certificada SCS...
-
Página 35: Índice
Índice Índice Accesorios 32 Kit antiestático 33 Adaptador de alimentación 14, 26 Alimentación eléctrica 14, 25 Materiales 25 Angulo de lectura 16 Medidas 29, 31 Autotest 14 Montaje de la balanza 9 Montaje del ErgoClip 21 Balanzas verificadas 28 Pesas de referencia 34 Cable 32 Plato de pesada reticular 9 Campo de indicación no iluminado 14... -
Página 36: Leere Seite
LEERE SEITE... - Página 37 LEERE SEITE...
- Página 38 Asegure el mejor futuro para su producto METTLER TOLEDO: El Servicio Técnico de METTLER TOLEDO le asegura la mejor calidad, exactitud de medida y conservación del valor que caracterizan a los productos METTLER TOLEDO. Solicite información detallada sobre nuestra atractiva oferta de ser- vicios postventa.
