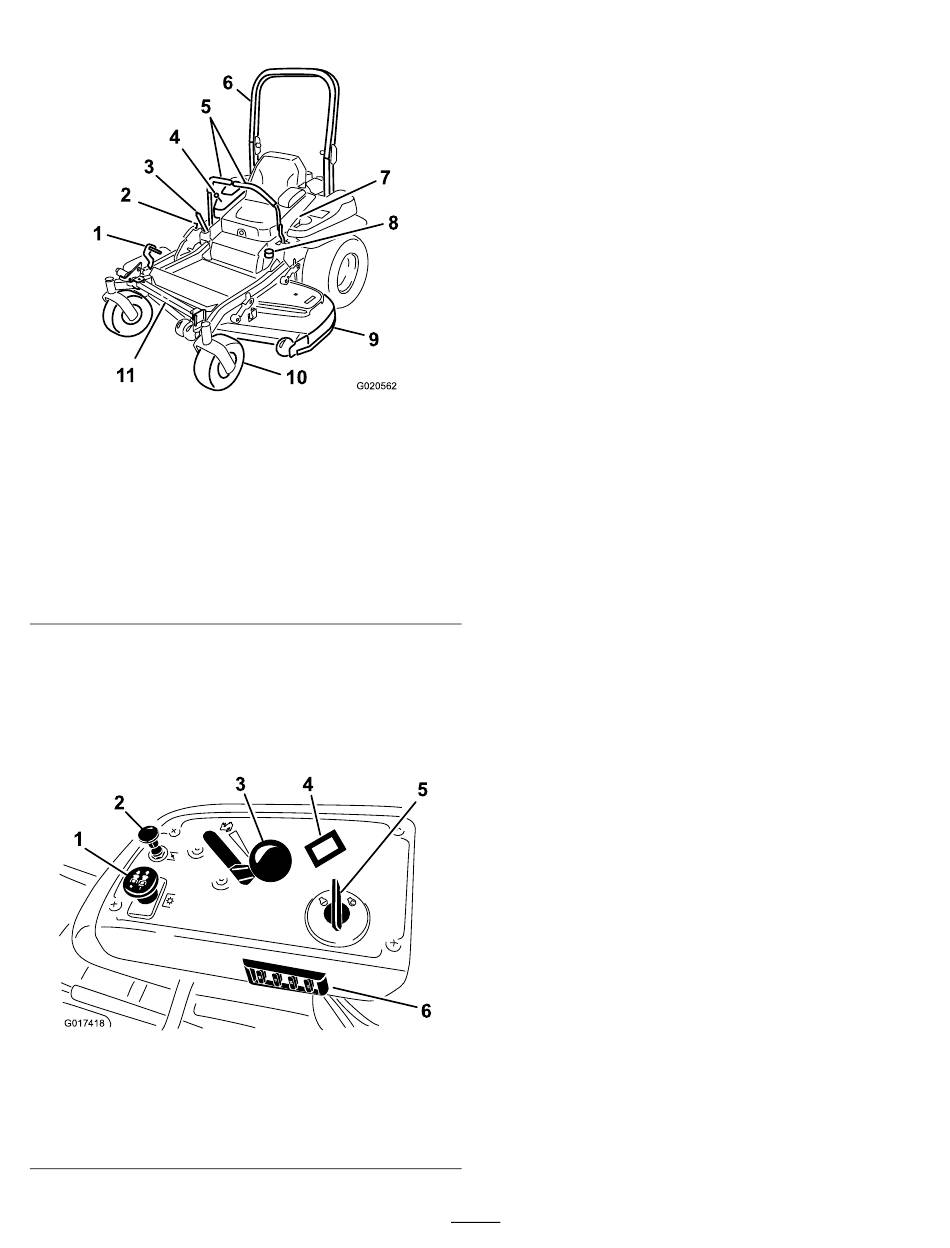

El producto

1. Pedal de elevación de la
altura de corte
2. Bloqueo de transporte
3. Palanca del freno de
estacionamiento

4. Controles

5. Palancas de control de
movimiento
6. Barra antivuelco
Controles
Familiarícese con todos los controles antes de poner
en marcha el motor y trabajar con la máquina
4 y Figura 5).
1. Mando de la toma de
fuerza
2. Estárter
3. Control del acelerador
Figura 4
7. Cinturón de seguridad
8. Tapón de combustible
9. Carcasa del cortacésped
10. Rueda giratoria
11. Soporte Z Stand
Figura 5
4. Contador de horas
5. Interruptor de encendido
6. Fusibles
Contador de horas
El contador de horas registra el número de horas de
operación de la máquina. Funciona cuando el motor
está en marcha. Utilice el recuento de horas para
programar el mantenimiento regular
Control del acelerador
El control del acelerador puede moverse entre las
posiciones de Rápido y Lento.
Estárter
Utilice el estárter para poner en marcha un motor frío.
Tire del mando del estárter hacia arriba para activarlo.
Interruptor de control de las
g020562
cuchillas (TDF)
Utilice el interruptor de control de las cuchillas (TDF)
se utiliza para accionar el embrague eléctrico e
impulsar las cuchillas del cortacésped. Tire hacia
arriba del mando y suéltelo para engranar las
cuchillas. Para desengranar las cuchillas, empuje el
mando de control de las cuchillas (TDF) hacia abajo
o mueva la palanca de control de movimiento en la
posición de
Interruptor de encendido
Este interruptor se utiliza para arrancar el motor del
cortacésped, y tiene 3 posiciones: Arranque, Marcha
y Desconectado.
(Figura
Palancas de control de
movimiento
Las palancas de control de movimiento se utilizan
para conducir la máquina hacia adelante y hacia atrás
y para girar en ambos sentidos.
Posición de bloqueo/punto muerto
La posición de B
junto con el sistema de interruptores de seguridad
para engranar y determinar la posición de P
.
MUERTO
g017418
Válvula de cierre de combustible
Cierre la válvula de cierre de combustible (debajo
del asiento) antes de transportar o almacenar el
cortacésped.
14
/
BLOQUEO PUNTO MUERTO
/
LOQUEO PUNTO MUERTO
(Figura 5).
.
