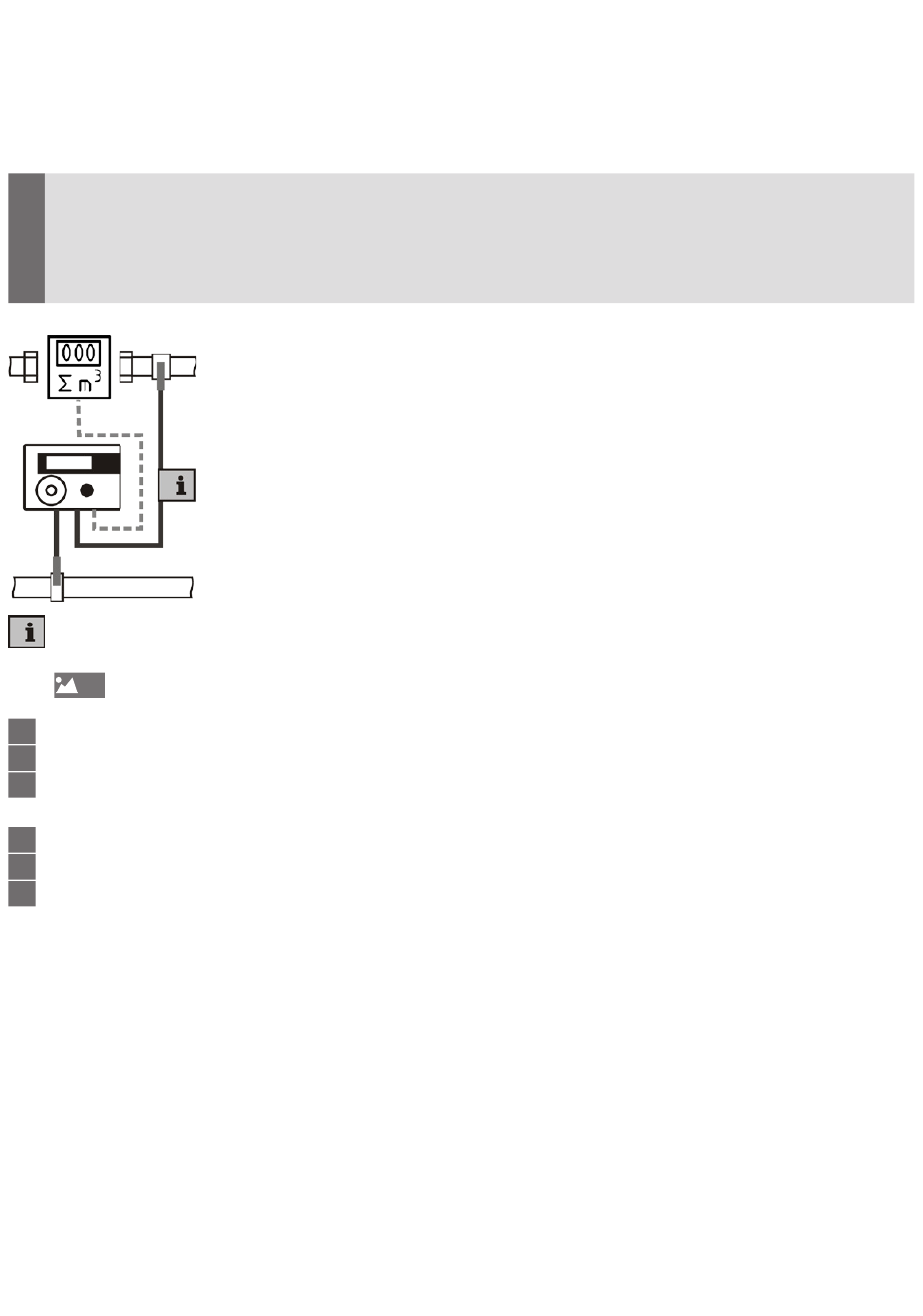

Montáž snímačov teploty
Snímač v spätnom toku je integrovaný buď do meracej kapsle alebo musí byť namon-
tovaný do spodného diela. Snímač na prítoku sa namontuje do špeciálneho guľového
ventilu alebo do ponorného puzdra, ktoré je vhodné pre tento typ snímača. – U variantu
na prítoku je to opačne.
!
Nemeňte dĺžku káblov snímača teploty!
Pri montáži dvoch voľných snímačov teploty musí byť snímač s označením namon-
tovaný do rovnakej vetvy vykurovania ako prietokomer.
Označenie snímača
1

1 Miesto montáže snímača odpojte od tlaku.
2 Vyskrutkujte uzatváraciu skrutku zo špeciálneho guľového ventilu.
3 Nasaďte priložený tesniaci krúžok na montážny kolík. Použite iba nový tesniaci krúžok.
Pri výmene snímača vymeňte starý tesniaci krúžok za nový.
4 Otáčaním zasuňte tesniaci krúžok s montážnym kolíkom do otvoru uzatváracej skrutky.
5 Nastavte konečnú polohu tesniaceho krúžku druhým koncom montážneho kolíka.
Snímač teploty s mosadznou skrutkou nasaďte do otvoru uzatváracej skrutky a rukou
6
utiahnite. Nepoužívajte nástroje!
Platí len v Nemecku
Snímač tepla pre merač tepla smie byť inštalovaný pri použití PTB až do menovitého prie-
toku qp 6,0 m³/h s ohľadom na nasledovné body v ponorných puzdrách:
• Nejde o inštaláciou nových meracích miest
• Ponorné puzdro musí byť jednoznačne identifikovateľné: pozrite aj:
http://www.ptb.de (hľadaný výraz „ponorné puzdro"). Pre priradenie použite ES číslo
certifikátu o skúške prvej vzorky, ktoré nájdete v priloženom vyhlásení o zhode.
• Zapíšte si číslo ponorného puzdra na štítku (napr. identifikačný štítok s výr. č. 180695),
ktorý musí byť namontovaný na snímači tak, že je zabezpečený plombovaním
• Teplota média nesmie stúpnuť nad 90 °C.
