Akış yönü ile uyumlu olmasına dikkat ediniz:
Bağlama Parçası üzerinde ve Sayacın plastik alt parçasında ok işaretleri bulunmak-
tadır.
Akış çıkışında plastik alt parçasındaki Bağlama Parçasının taban bölümünün içinde
metal pimin üzerinde bulunan Kör Deliğin sıkı olduğuna dikkat ediniz (pim istisnai
durumlarda eksik olabilir).
9 Isı sayacını el gücü ile sıkınız ve ardından kanca anahtarı ile metalik durma noktasına
kadar sıkınız.
Isı Sensörlerin montajı
Dönüş Sensörü ya Ölçüm Kapsülüne entegre durumdadır ya da Bağlama Parçasının içine
takılması gerekir. Gidiş Sensörü özel Bilyalı Valf içine, veya mevcut Sensör tipine uygun
bir Batırma Kovanın içine takılabilir. - Gidiş varyantında bunun tersi geçerlidir.
!
Sıcaklık Sensörlerin kablo uzunlukları üzerinde değişim yapmaya izin verilmez!

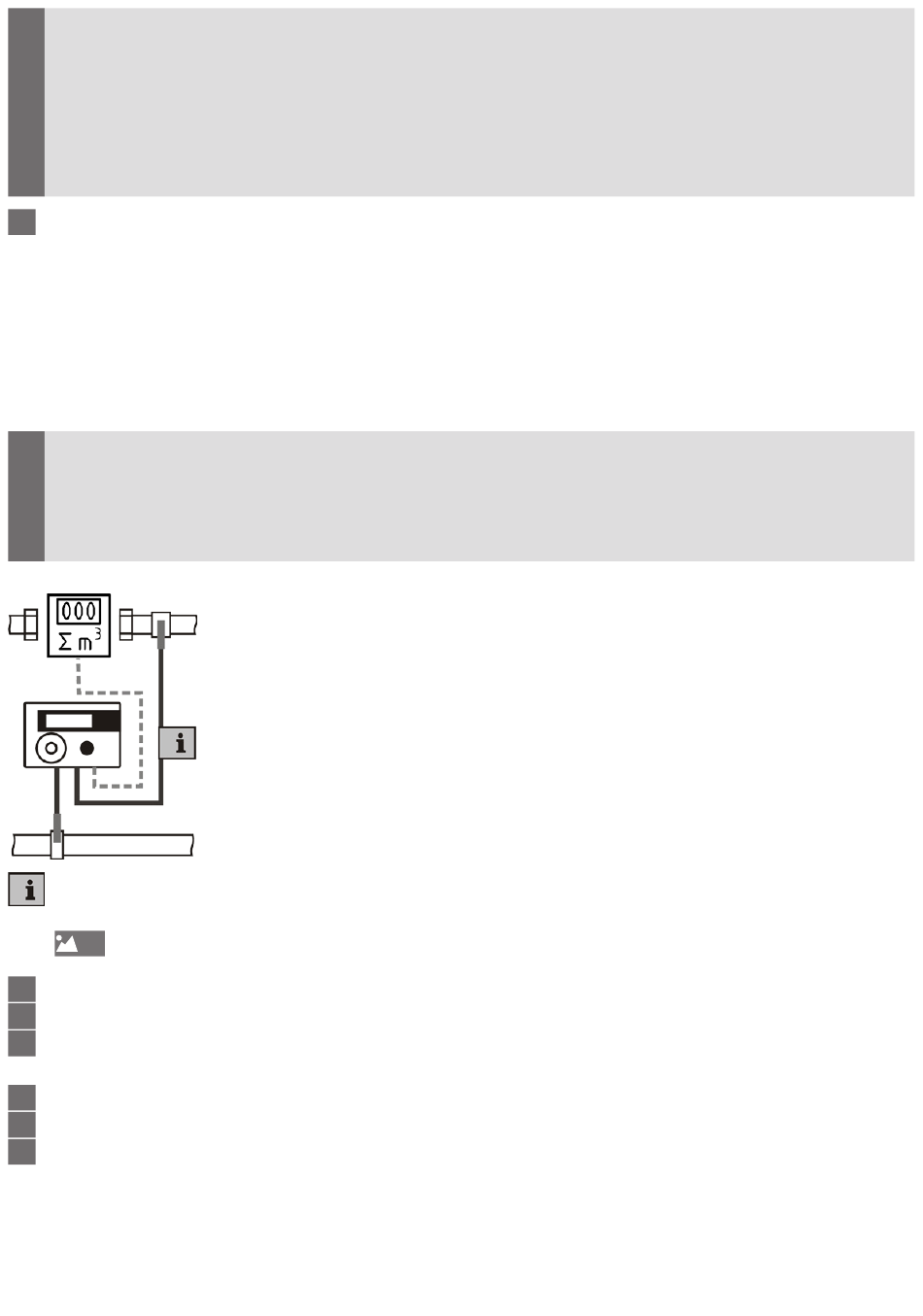

İki serbest Sıcaklık Sensörü kullanıldığında, etiketli olan Sıcaklık Sensörü, zorunlu
olarak Debi Ölçerinin (VMT) bulunduğu kalorifer hattına bağlanmalıdır.
Algılayıcı etiketi
1

1 Sensörün bağlantı yerini basınçsız duruma getiriniz.
2 Kapatma Vidasını Özel Bilyalı Valfın içinden çıkartınız.
3 Ekte olan O-halkasını Montaj Pimine takınız. Sadece bir adet O-halkası kullanınız.
Sensör Değişimi yapıldığında O-halkasını yenisi ile değiştiriniz.
O-halkasını Montaj Piminin beraberinde çevirerek Kapatma Vidasının içine itiniz.
4
O-halkasını Montaj Piminin diğer tarafıyla kati pozisyona getiriniz.
5
Isı Algılayıcılarını plastik vida ile Kapatma Vidasının deliğine itiniz ve el gücüyle sıkınız.
6
Aletler kullanmayınız!
