4.5 Hoidiku paigaldamine
Tarnekomplekti kuuluv hoidik võimaldab kinnitada
mooduli KTS 560 / 590 Boschi kärule ja sealt ära võtta.
459963-15_Ko

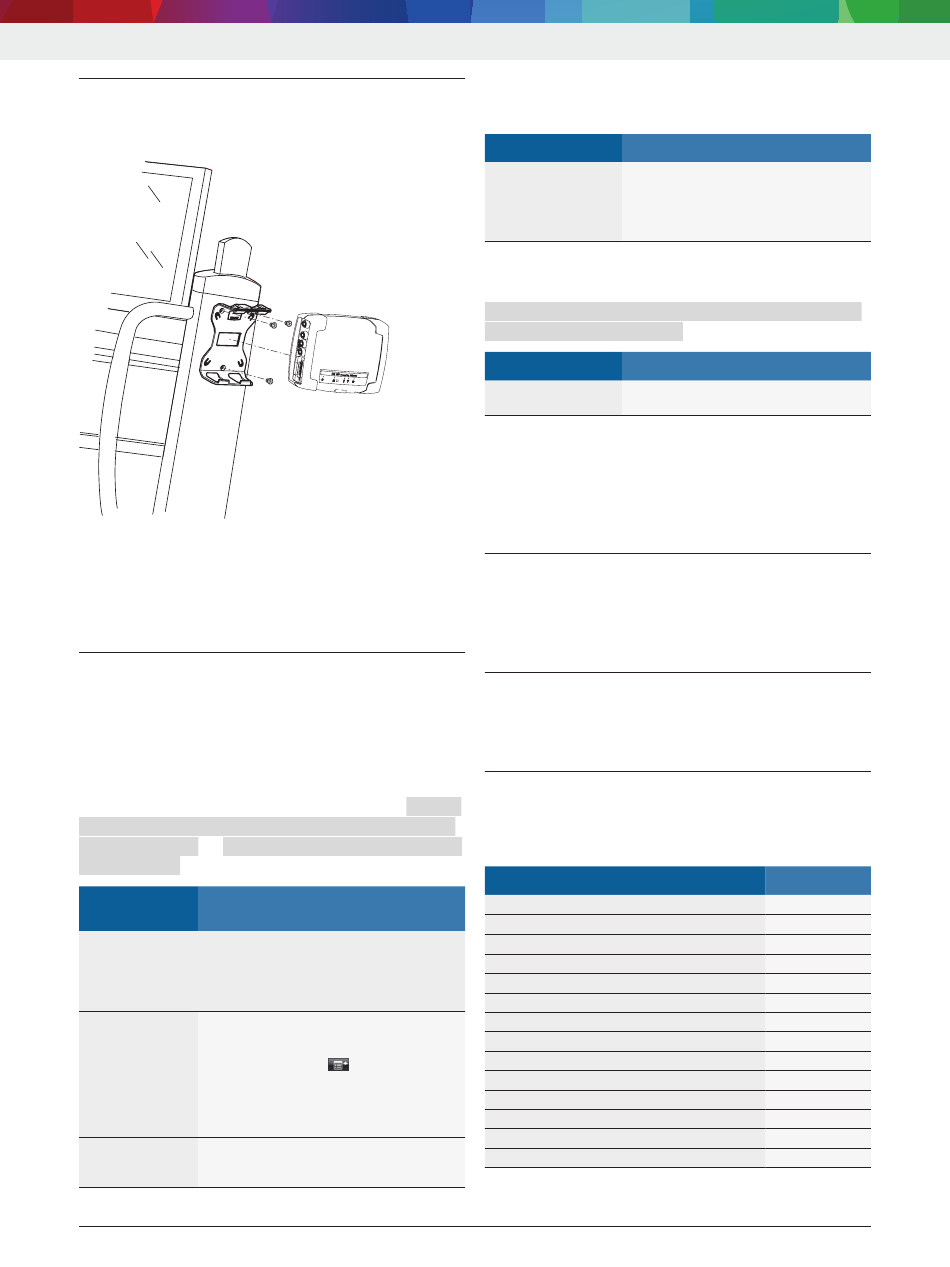

Joon. 7: Hoidiku paigaldamine
1. Kinnitage hoidik tarnekomplekti kuuluvate läät-
speakruvide abil kärule (joon. 7).
2. KTS 560 / 590 tuleb panna hoidikusse õiges asendis.
4.6 Juhised tõrgete korral
i
Ülekandetõrgete korral juhtseadme diagnostika ajal
tuleb järgida peatükis 3.6 esitatud juhiseid.
4.6.1 Diagnostikaseadet ei leitud
Side loomisel juhtseadmega ei tuvastatud diagnostika-
seadet (KTS 560 / 590). Kuvatakse tõrketeade
ühendus sidemooduliga ja kasutage välist
toiteallikat KTS-mooduli raadioühendus
või
on häiritud
.
Võimalikud Mida tuleb teha
põhjused
Väline elektritoide Kontrollige, kas KTS-moodul on varusta-
puudub. tud välise elektritoitega (toiteplokk või
OBD-ühendusjuhe).
SISSE/VÄLJA LED-märgutuli peab põlema
roheliselt.
KTS-moodul on 1. Lõpetage juhtseadmete diagnostika.
sisse lülitatud või 2. Käivitage DMC ("Start >> Kõik prog-
valesti konfiguree- rammid >> Bosch ESI[tronic] 2.0 >>
ritud. ESI[tronic] 2.0 >>
Riistvara seaded >> KTS 5xx").
3. Kontrollige DMC kaudu, kas KTS-moodul
on õigesti konfigureeritud ja aktiveeritud.
4. Seejärel testige KTS-moodulit.
Bluetoot- 1. Ühendage Bluetoothi USB-adapter.
hi USB-adapter 2. Käivitage juhtseadme diagnostika uuesti.
puudub.
Robert Bosch GmbH
Esmakordne kasutuselevõtmine | KTS 560 / 590 (KTS 5a Series) | 81 |
4.6.2
Võimalikud põhjused Mida tuleb teha
Tarnekomplekti
kuuluv Bluetooth-
USB-adapter on
ühendatud USB 2.0
liidesega.
4.6.3
Juhtseadme diagnostika ajal näidatakse tõrketeadet
Puudub andmeside juhtseadmega. Kas adap-
terjuhe on ühendatud?
Võimalikud põhjused Mida tuleb teha
Vale juhe on ühen-
datud.
i
5.
5.1
Korpus: KTS 560 / 590 (KTS 5a Series) Puhastada
ainult pehme lapiga ja neutraalse puhastusainega. Ka-
sutada ei ole lubatud abrasiivseid puhastusaineid ega
karedaid spetsiaalpuhastuslappe.
5.2
DMC-s võib vahekaardil Klienditeenindus läbi viia eri-
nevaid kontrollimisi. Osasid neist kontrollimistest saab
läbi viia vaid klienditeeninduses.
5.3
Looge
i
Nimetus
Süsteemitester KTS 560
Süsteemitester KTS 590
OBD-ühendusjuhe 1,5 m
Toiteplokk
Mõõtejuhe, punane/must (ainult KTS 590)
Mõõtejuhe, sinine/kollane
Ühendusklemm, must
Kontrollotsakud
Kontrollotsakud
(peamenüü) >>
USB-ühendusjuhe 3 m
Hoidiku detailikomplekt
Kohver
Bluetooth-USB-adapter
Kaitsekate
<)
Puudub andmeside: arvuti/sülearvuti ja
KTS 560 / 590
Ühendada Bluetooth-USB-adapter
USB 3.0 liidesega.
Puudub andmeside juhtseadmega
Kontrollida, kas kasutatakse õiget juhet.
Muude tõrgete korral võtta ühendust ESI[tronic]u
teeninduse infoliiniga.
Korrashoid
Puhastamine
Hooldus
Varuosad ja kuluvad osad
Varuosad ja kuluvad osad kehtivad ainult tarne-
komplekti kuuluvate osade kohta.
<)
<)
<)
<)
<)
<)
<)
Kuluv osa
et
Tellimisnumber
1 687 023 667
1 687 023 668
1 684 465 881
1 687 023 736
1 684 463 945
<)
1 684 463 950
1 681 354 035
1 683 050 050
1 684 480 125
1 684 465 562
1 687 016 137
1 685 438 648
1 687 023 777
1 680 591 037
|
1 689 989 223 2021-09-24
