2. Drücken Sie den Wechselschalter für Linienmode so oft, bis der gewünschte Linienmode eingestellt ist.
In der Funktion "Geneigte Linie" ist das Pendel verriegelt und das Gerät ist nicht ausnivelliert.
Der/Die Laserstrahlen blinken alle 5 Sekunden.
Das Gerät wechselt zwischen den Betriebsarten gemäß nachfolgender Reihenfolge und beginnt
dann wieder von vorne: Horizontale Laserlinie, Vertikale Laserlinien, Vertikale und horizontale
Laserlinien.
5.7 Anwendungsbeispiele
Die verstellbaren Füße ermöglichen das Gerät bei sehr unebenem Untergrund vorab grob auszunivel-
lieren.
5.7.1 Höhe übertragen
5.7.2 Trockenbauprofile für Raumunterteilung einrichten 5,
5.7.3 Rohrleitungen vertikal ausrichten
5.7.4 Heizungselemente ausrichten
5.7.5 Türen und Fensterrahmen ausrichten
5.8 Überprüfen
5.8.1 Lotpunkt überprüfen
1. Bringen Sie in einem hohen Raum eine Bodenmarkierung (ein Kreuz) an (zum Beispiel in einem
Treppenhaus mit einer Höhe von 5-10 m).
2. Stellen Sie das Gerät auf eine ebene und waagerechte Fläche.
3. Schalten Sie das Gerät ein und entriegeln Sie das Pendel.
4. Stellen Sie das Gerät mit dem unteren Lotstrahl auf das am Boden marktierte Zentrum des Kreuzes.
5. Markieren Sie den oberen Kreuzungspunkt der Laserlinien an der Decke. Befestigen Sie dafür vorher ein
Papier an der Decke.
6. Drehen Sie das Gerät um 90°.
Der untere rote Lotstrahl muss auf dem Zentrum des Kreuzes bleiben.
7. Markieren Sie den oberen Kreuzungspunkt der Laserlinien an der Decke.
8. Wiederholen Sie den Vorgang bei einer Drehung von 180° und 270°.
Bilden Sie aus den 4 markierten Punkten einen Kreis an der Decke. Messen Sie den Kreisdurch-
messer D in Millimeter oder Zoll und die Raumhöhe RH in Meter oder Fuß.

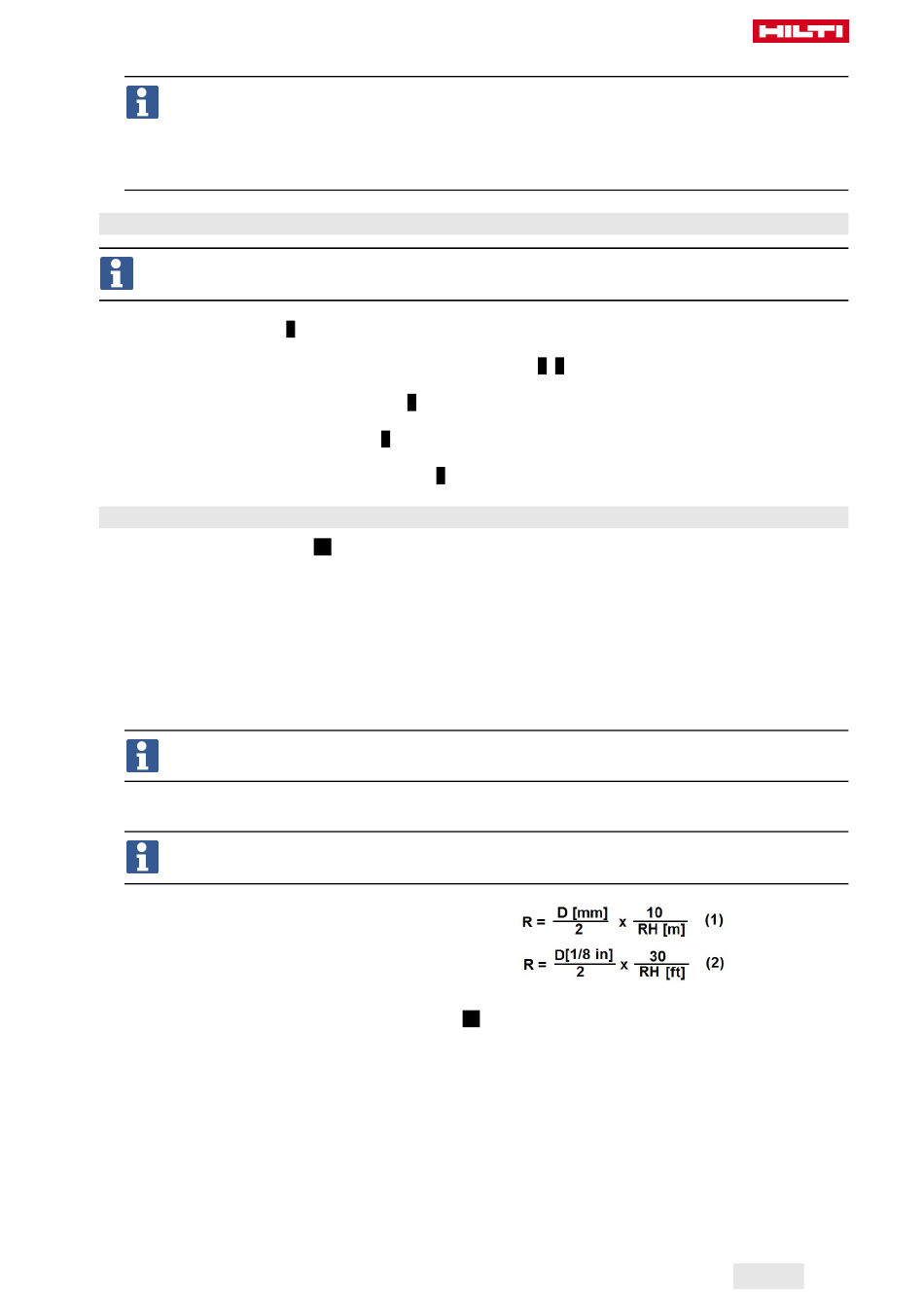

9. Berechnen Sie den Wert R.
▶ Der Wert R sollte kleiner als 3 mm sein (das
entspricht 3 mm bei 10 m).
▶ Der Wert R sollte kleiner als 1/8" sein.
5.8.2 Nivellierung des Laserstrahls überprüfen
1. Stellen Sie das Gerät auf eine ebene und waagerechte Fläche, etwa 20 cm von der Wand (A) entfernt
und richten Sie den Kreuzungspunkt der Laserlinien auf die Wand (A).
2. Markieren Sie den Kreuzungspunkt der Laserlinien mit einem Kreuz (1) auf der Wand (A) und einem Kreuz
(2) auf der Wand (B).
3. Stellen Sie das Gerät auf eine ebene und waagrechte Fläche, etwa 20 cm von der Wand (B) entfernt und
richten Sie den Kreuzungspunkt der Laserlinien auf das Kreuz (1) auf der Wand (A).
4. Stellen Sie die Höhe des Kreuzungspunktes der Laserlinien mit den verstellbaren Füße so ein, dass der
Kreuzungspunkt mit der Markierung (2) auf der Wand (B) übereinstimmt. Beachten Sie dabei, dass die
Libelle im Zentrum ist.
5. Markieren Sie den Kreuzungspunkt der Laserlinien erneut mit einem Kreuz (3) auf der Wand (A).
