En

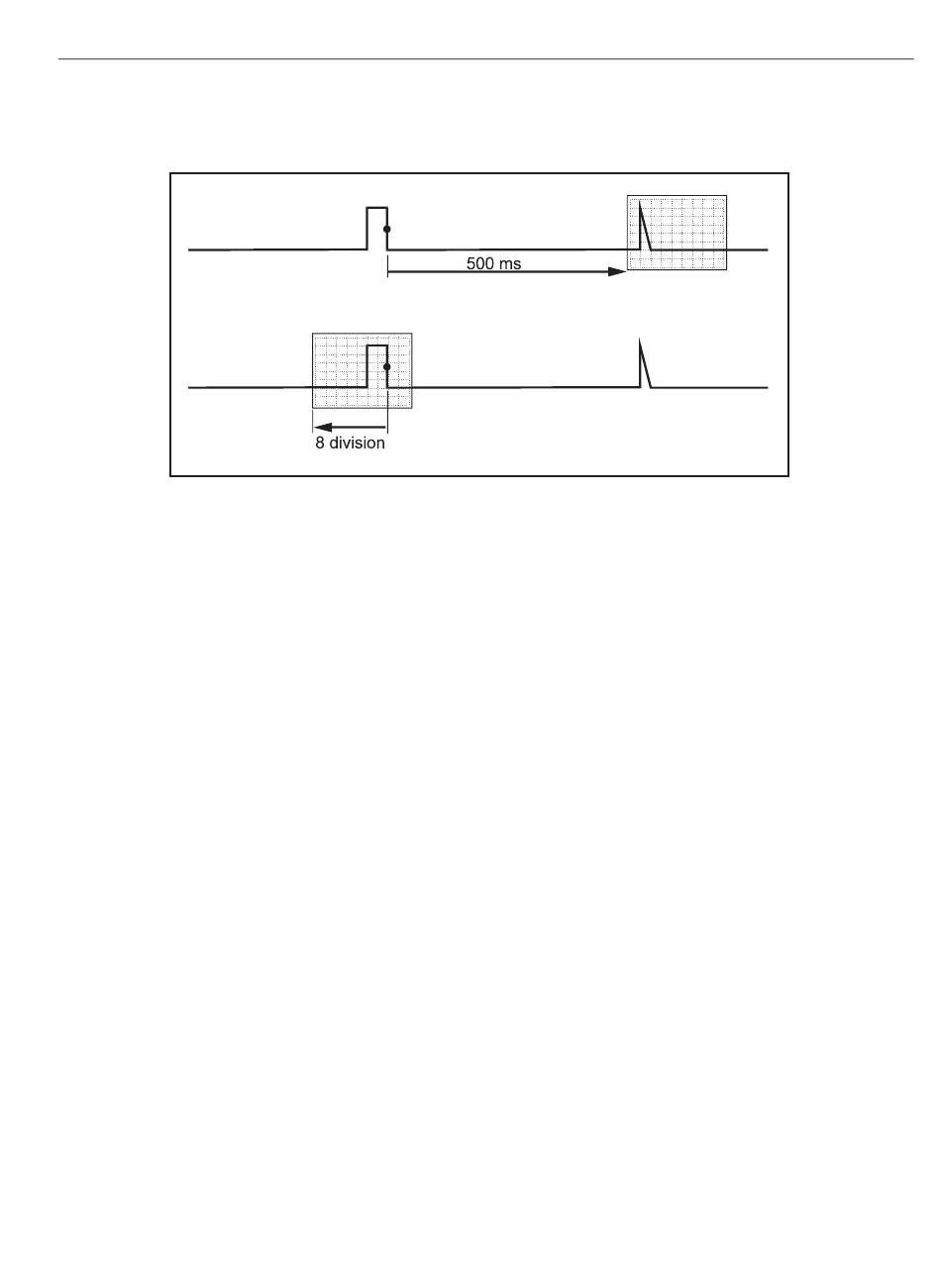

Figura 26
se muestra un ejemplo de un retardo de disparo de 500 ms (arriba) y un ejemplo de
una vista de predisparo de 8 divisiones (abajo).
Figura 26. Retardo de disparo o vista de predisparo
Opciones de disparo automático
En el menú Trigger (Disparo) se encuentran los ajustes de disparo automático.
Para realizar cambios:
T
1. Pulse
para mostrar las etiquetas de las teclas TRIGGER (Disparo).
Las etiquetas de la tecla TRIGGER (Disparo) pueden variar según la última función de
disparo utilizada.
2. Pulse 4 para abrir el menú TRIGGER OPTIONS (Opciones de disparo).
3. Utilice el cursor y E para abrir el menú AUTOMATIC TRIGGER (Disparo automático).
Si se ajusta el rango de frecuencia del disparo automático a >15 Hz, la función Connect-and-
View responderá más rápidamente. La respuesta será más rápida porque se han dado
instrucciones al instrumento de prueba para que no analice los componentes de señal de
baja frecuencia. No obstante, al medir las frecuencias inferiores a 15 Hz, es necesario
instruir al instrumento de prueba para que analice los componente de baja frecuencia para el
disparo automático.
4. Utilice el cursor y E para seleccionar >1 Hz y volver a la pantalla de medición.
Consulte también
Visualización de una señal desconocida con
Nota
Connect-and-View™.
ScopeMeter
®
Test Tool
Disparos de forma de onda
45
