190 Series III
Manual de uso
En la parte inferior de la pantalla aparecen los parámetros del disparo. Consulte
ejemplo, la entrada A se utiliza como fuente de disparo con una pendiente positiva.
Cuando se detecta una señal de disparo válida, la tecla de disparo se ilumina y los parámetros
del disparo aparecen en negro. Cuando no se detecta ningún disparo, los parámetros del
disparo aparecen en gris y la tecla permanece apagada.

Retardo de disparo o predisparo

Es posible comenzar a visualizar la forma de onda algún tiempo antes o después de haberse
detectado el punto de disparo. Inicialmente dispone de media pantalla (6 divisiones) de
visualización del predisparo (retardo negativo).
Para establecer el retardo de disparo:
1. Mantenga pulsado
Observe que en la pantalla el icono de disparo se moverá para mostrar la nueva posición de
disparo. Cuando la posición de disparo se mueve hacia la izquierda, el icono de disparo se
transformará para indicar que se ha seleccionado un retardo de disparo. Al mover el icono de
disparo hacia la derecha de la pantalla se presenta una vista de predisparo. De esta forma,
puede ver qué sucedió antes del evento del disparo o qué lo ocasionó.
En caso de retardo de disparo, el estado en la parte inferior de la pantalla cambia. Consulte
Figura 26. Por ejemplo, la entrada A se utiliza como fuente de disparo con una pendiente
positiva. La cifra 500,0 ms indica el retardo (positivo) entre el punto de disparo y la presentación
de la forma de onda. Cuando se detecta una señal de disparo válida, la tecla trigger se ilumina y
los parámetros del disparo aparecen en negro. Cuando no se detecta ningún disparo, los
parámetros del disparo aparecen en gris y la tecla permanece apagada.
44

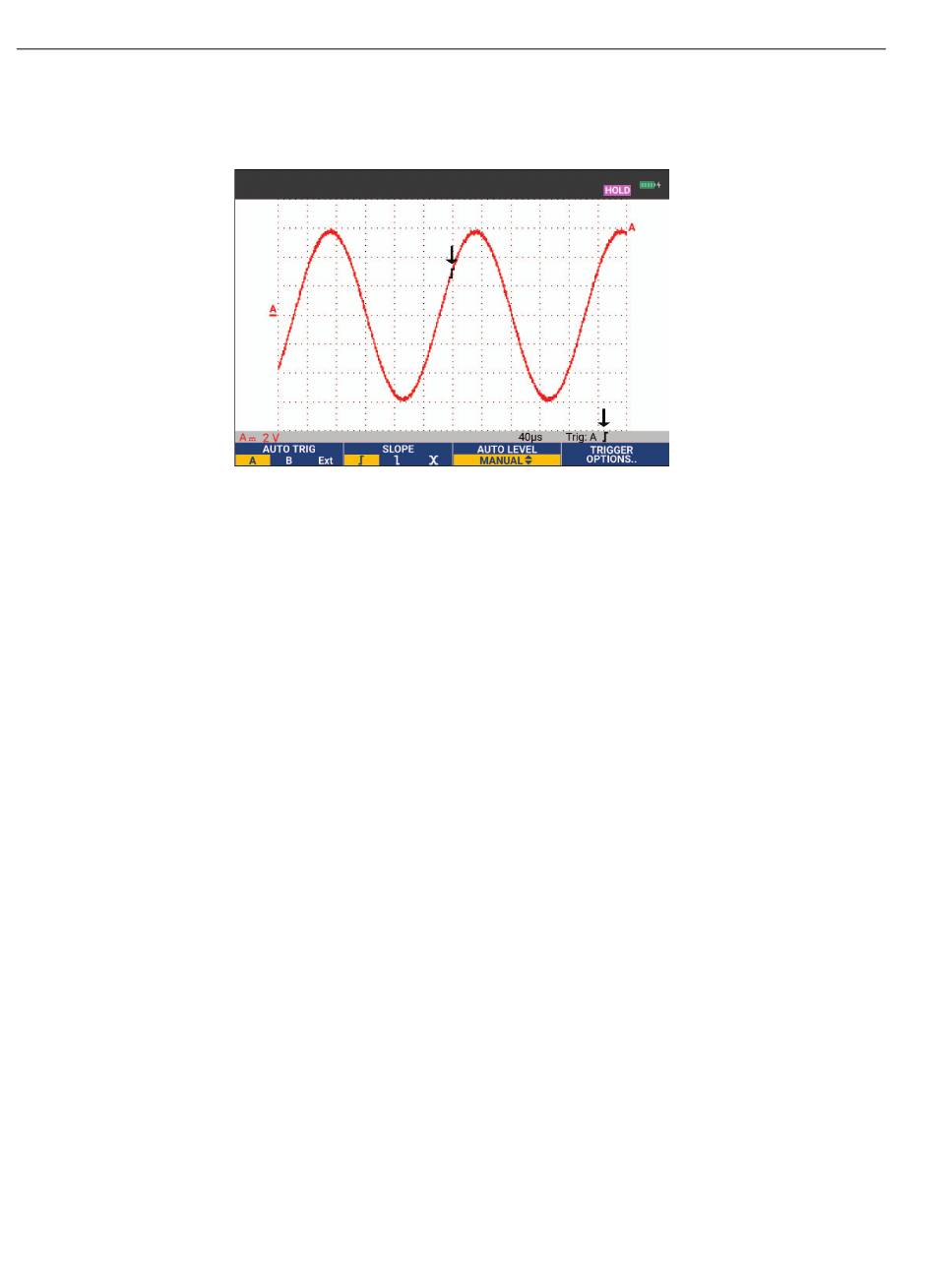

Figura 25. Pantalla con toda la información de disparo
N
para ajustar el retardo de disparo.
Figura 25. Por
