Manual de Instalación de la Unidad IND310
La fuente de energía del terminal soportará hasta diez POWERCELLs. Si conecta una
fuente de energía externa al J2, se soporta un total de 24 celdas de carga
POWERCELL para el terminal completo sin importar cuantas tarjetas POWERCELL se
utilicen. El puente W2 se debe cambiar en el Panel POWERCELL para usar la
corriente externa. Ver la Tabla 2-8.
Otros periféricos
Otras conexiones periféricas incluyen:
•
La Figura 2-9 muestra la ubicación de las conexiones en la tarjeta principal.
Conector para

Puerto serial

El puerto para la impresora del terminal IND310drive suministra interfases seriales
RS-232/20 mA CL y RS485/422 para entrada y salida de datos seriales, ya sea en
formato de salida por demanda o continúo. Ambos puertos se pueden configurar para
el modo de salida por demanda. Cualquiera de los puertos o ambos se pueden
configurar para el modo de salida continua. La información sobre formatos de datos
seriales se puede encontrar en la sección de configuración del Manual del Usuario del
IND310drive. La longitud máxima recomendada de cable para comunicaciones
RS-232 es de 15.24 metros (50 pies). La Tabla 2-4 y la Tabla 2-5 ofrecen
información sobre interconexiones de los puertos para impresoras.
2-8
Nro. de clavija en J2
Puerto serial • Circuito de corriente COM1
J16 – COM 2
tarjeta de
interfaz de
celda de
carga

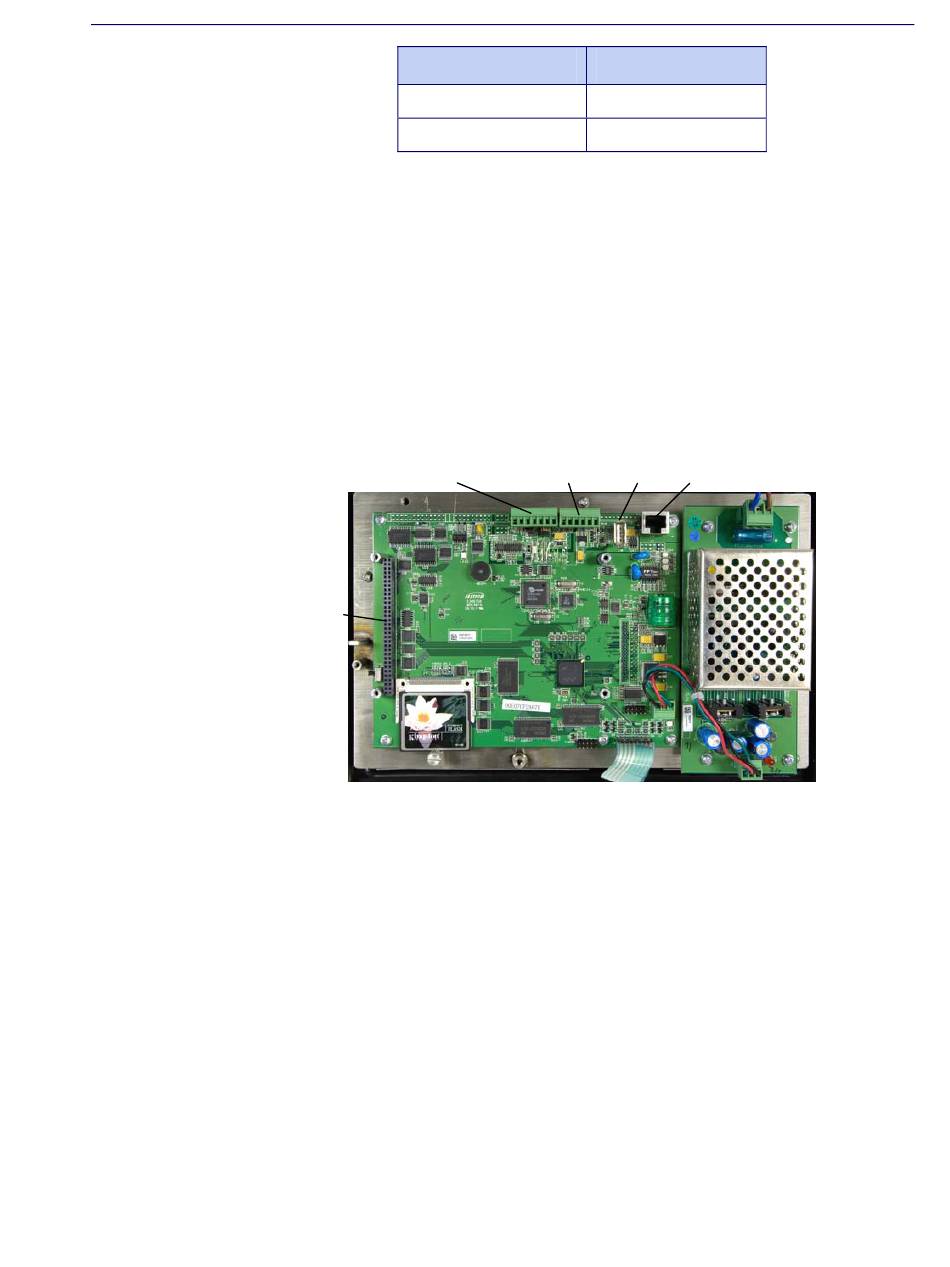

Figura 2-9: Ubicación de las conexiones en la tarjeta principal
Función
1 +24 VCD
2 Tierra
J15 – COM 1 USB
• Ethernet • USB
Ethernet
