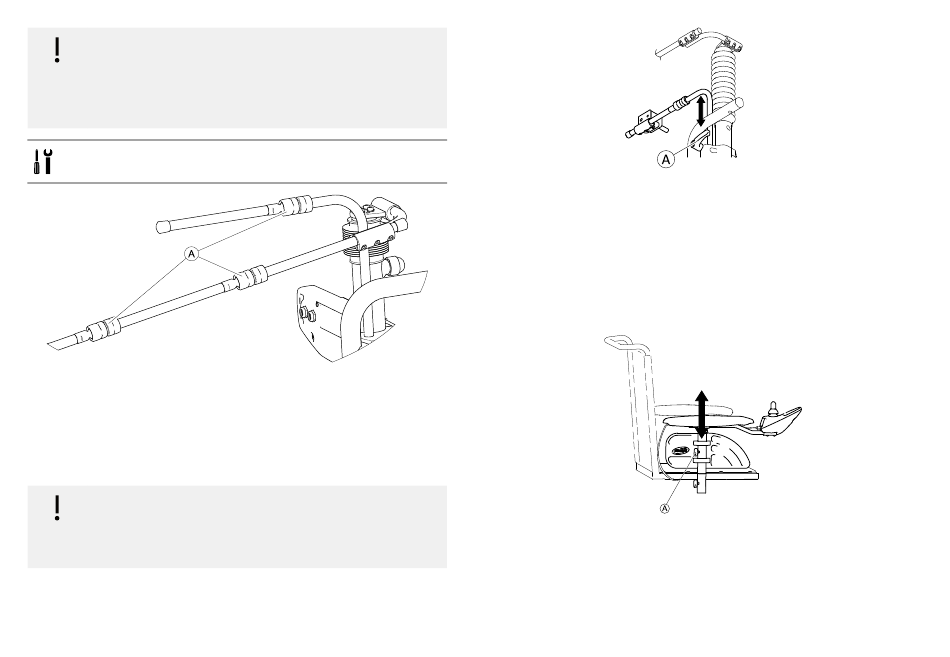

Riesgo de dañar las juntas esféricas
Si aprieta las juntas esféricas con un par de
torsión inadecuado, podrían aflojarse o dañarse.
– Apriete las juntas esféricas con un par de
torsión de 35 Nm.
• Llave inglesa de 19 mm (2x)
1. Afloje la junta esférica A.
2. Coloque el acoplamiento.
3. Apriete la junta esférica.
5.5.3 Ajuste de la altura del interruptor de acoplamiento
Riesgo de dañar la palanca de fijación
Si aprieta la palanca de fijación con un par de
torsión inadecuado, podría aflojarse o dañarse.
– Apriete la palanca de fijación solo con la mano.
44
Fig. 5-17
1. Afloje la palanca de fijación A.
2. Ajuste la altura del interruptor de acoplamiento.
3. Apriete la palanca de fijación.
5.6 Opciones de ajuste para la unidad de
asiento Modulite

5.6.1 Ajustar la altura del reposabrazos

1. Afloje el tornillo de mariposa A.
2. Ajuste el componente hasta conseguir la posición
deseada.
3. Apriete el tornillo de mariposa.
Fig. 5-18
1550137-L
