Toro Groundsmaster 4000 Manual Del Operador página 32

conviene segar una zona de césped de prueba y
comprobar el aspecto de la hierba antes de empezar
la siega formal.
1. Ajuste todas las unidades de corte a la altura de
corte deseada, consulte
corte (página 28).
2. Compruebe la presión de los neumáticos
delanteros y traseros y ajústela a 1,72–2,07 bar.
3. Compruebe la presión de aire de los neumáticos
de todas las ruedas giratorias de la unidad de
corte y ajústela a 3,45 bar.
4. Compruebe las presiones de carga y contrapeso
con el motor a velocidad de
usando los puntos de prueba hidráulicos.
Nota:
Ajuste el contrapeso a 22,41 bar.
5. Compruebe que las cuchillas no están dobladas;
consulte Verificación de la rectilinealidad de las
cuchillas (página
6. Corte la hierba en una zona de prueba para
determinar si todas las unidades de corte están
a la misma altura.
7. Si es necesario ajustar aún más las carcasas de
corte, busque una superficie plana usando una
regla de 2 m o más.
8. Para facilitar la medición del plano de las
cuchillas, eleve la altura de corte a 7,6–10,1 cm;
consulte Ajuste de la altura de corte (página
9. Baje las unidades de corte sobre la superficie
plana y retire las cubiertas de la parte superior
de las unidades de corte.
10. Afloje la tuerca que sujeta la polea tensora, para
aliviar la tensión en la correa de cada unidad
de corte.
Configuración de la unidad de
corte central
Nota:
Conviene utilizar la herramienta Toro (Pieza Nº
121-3874) para apretar el tapón tensor.
1. Gire la cuchilla de cada eje hasta que los
extremos estén orientados hacia adelante y
hacia atrás.
2. Mida desde el suelo hasta la punta delantera del
filo de corte.
3. Ajuste los suplementos de 3 mm de las
horquillas de las ruedas giratorias delanteras
hasta que la altura de corte se corresponda con
la marca de la pegatina
Ajuste de la altura de corte (página
Ajuste de la altura de
RALENTÍ ALTO
74).
(Figura 32); consulte
28).
,
1. Casquillo tensor
2. Espaciadores
3. Suplementos
Configuración de las unidades de
corte laterales
1. Gire la cuchilla de cada eje hasta que los
extremos estén orientados hacia adelante y
hacia atrás.
28).
2. Mida desde el suelo hasta la punta delantera del
filo de corte.
3. Ajuste los suplementos de 3 mm de las
horquillas de las ruedas giratorias delanteras
hasta que la altura de corte se corresponda con
la marca de la pegatina
Nota:
solamente, consulte
(página
32

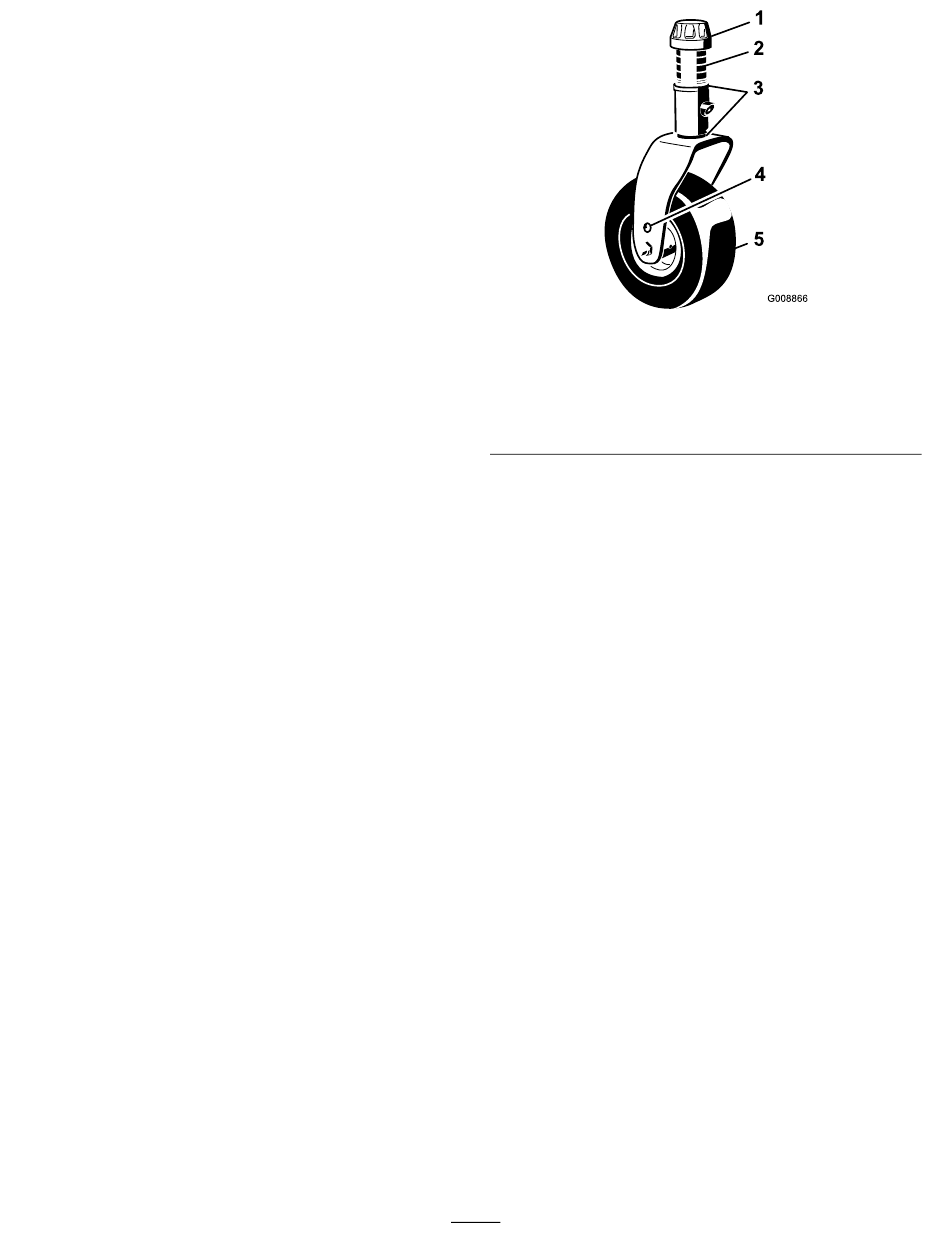

Figura 32
4. Taladro de montaje
superior del eje
5. Rueda giratoria
(Figura
Para el eje de la cuchilla exterior
Ajuste de la altura de corte
28).
g008866
33).
