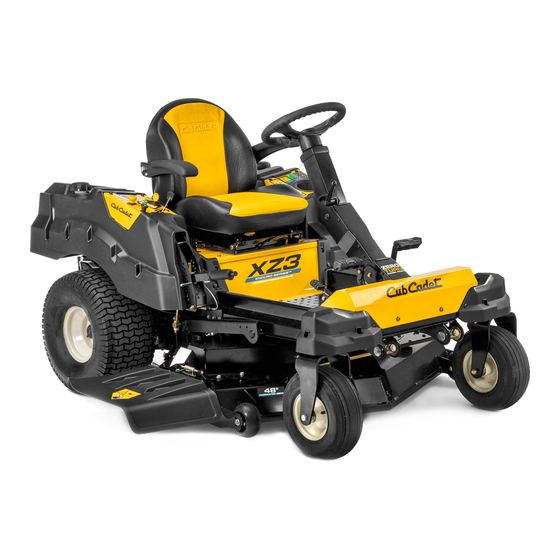

Página 1 769-10224C MTD Products Aktiengesellschaft • Saarbrücken • Germany...
Página 3 > <...
Página 7 English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (Original operating instructions) Français .
Página 8: Tabla De Contenido
Contents Contents Caution! People nearby Keep third parties out of the danger Meaning of symbols..........8 area. For your safety.............9 Safety information..........10 Intended use ............13 Identification plate..........13 Safety devices .............14 Assembly .............14 Operating controls ..........16 Start-up ..............16 Operation .............17 Display cluster (depending on the model; optional) ...............21 Maintenance ............22 Removing/installing and adjusting the cutter...
Página 9: For Your Safety
For your safety Danger! No fires, sparks, naked Warning! flames or smoking. Never drive up and down but always transverse to the slope. Attention! Do not dispose of used batteries with domestic waste. Danger! Unintended activation Prior to working on the device, remove the ignition key.
Página 10: Safety Information
Safety information Safety information Personal and personnel protection Before operating your device for the first time, please read this operating manual ¾ Do not let children or persons who have not carefully and act accordingly. Please read these usage instructions use the device. store away this operating manual for later ¾...
Página 11 Safety information Safety information Prior to use During use ¾ Before you begin work, make sure that you ¾ Do not mow lawns which have grass blades are familiar with the device, its controls and longer than 25 cm. how to operate it. ¾...
Página 12: After Use
Safety information Safety information Before carrying out any work on the mower ¾ Do not use the device without the cutters attached. The subsequently altered weight ¾ Protect yourself against injury by doing the distribution can cause the device to tip over. following prior to all performing work on the ¾...
Página 13: Intended Use
Safety information Safety information ¾ The engine and exhaust become hot and can ¾ Do not start the engine if any petrol has been lead to buns. Do not overfill! spilt. Push the mower away from the area where the petrol was spilt and wait until the petrol fumes ¾...
Página 14: Safety Devices
Safety devices Safety devices Assembly Discharge flap S [A] Note To be able to move the device manually, the CAUTION ! gear release lever must be in the appropri- ate position. Refer to the section "Operation Contact with the cutting blade and items –...
Página 15 Assembly Attaching the seat Ca DANGER ! Risk of poisoning and injury from battery Remove the screws and nuts on the seat Î acid holder 1 . ¾ Wear safety goggles and protective Fix the seat support to the seat holder 2 3 using Î...
Página 16: Operating Controls
Operating controls Charging the battery • tyre pressure • the side coverings, accessory equipment, the WARNING ! area around the air filter for dirt and grass Electrolyte liquid even discharges from Fill up with fuel and check the oil level sealed batteries.
Página 17: Operation
Operation Attention ! Setting the cutter wheels L ¾ Always switch on the parking brake before The cutter wheels should never be lower than leaving the device. 6-12 mm above the ground at the lowest cutter ¾ Do not step on the forward pedal [B] or the position.
Página 18 Operation Starting the engine D E F Driving M Note on the choke WARNING ! The choke F is used for starting the device Risk posed by abrupt starting, sudden with a cold engine. Some models have no stopping and driving at an excessively high choke.
Página 19 Operation Driving with speed control M Note After insertion, the locking pin must be When driving, press the switch [D] turned downwards so that it cannot come Î loose from the pegging hole of its own ac- 3 The forward speed selected at this point (but not cord.
Página 20: Switching The Device Off
Operation Tips on lawn care Note Some models can be used in reverse direction with an active cutting mechanism Mowing (OCR function = reverse mowing mode). A lawn is made up of various different types of Before reverse circulation switch the cutting grass.
Página 21: Display Cluster (Depending On The Model; Optional)
Display cluster (depending on the model; optional) 4 Battery charge This indicator light lights up with Pushing the device N indicator the engine running if the bat- tery is not sufficiently charged. If necessary, pay a visit to a service centre.
Página 22: Maintenance
Maintenance Cleaning the cutter deck Battery voltage – – DANGER ! If you turn the ignition key to the position, the Sharp, moving cutting tools battery voltage is briefly shown and then the total ÂRisk of injury operating hours. ¾ Wear protective gloves. Charge the battery as quickly as possible.
Página 23 Maintenance Starting the device Tyre pressure Observe the servicing instructions in the engine WARNING ! Î manual. Increased tyre pressure At the end of the season, have the mower in- Î spected and serviced by a service centre. ÂRisk of accident and damage to the device Note ¾...
Página 24: Removing/Installing And Adjusting The Cutter Deck
Removing/installing and adjusting the cutter deck Every 50 operating hours The rear axles must be lubricated with a special- Î purpose, water-repellent grease by a service Dirt and grass remnants must be removed from centre. Î the drive gear by a service centre.
Página 25: Storage
Storage Disassembly U V Setting the cutter deck side level Bring the cutter deck to the middle height position. Î Park the device on an even surface and switch the Carefully turn the outer cutters transverse to the Î Î parking brake on. drive direction.
Página 26: Transport
Transport Transport WARNING ! Danger posed by inadequate fastening Note The device is not approved for public thor- ÂTurbulence during transport oughfares in accordance with national road ¾ If you are transporting the device in a legislation (StVO). trailer or lorry, fasten it and secure it adequately.
Página 27: Information On The Engine
Information on the engine Problem Possible cause Remedy Check and charge the battery. Discharged or low battery. If necessary, replace the battery. Replace the fuse. Starter does not turn. Fuse has tripped. If the fuse trips repeatedly, look for the cause (usually short-circuit).
Página 28: Signification Des Symboles
Sommaire Sommaire Prudence ! Personnes présentes Tenez les tiers à l'écart de la zone dan- Signification des symboles ........28 gereuse. Pour votre sécurité ..........29 Consignes de sécurité .........30 Utilisation conforme ..........33 Plaque signalétique ..........33 Dispositifs de sécurité..........34 Montage...............34 Eléments de commande ........36 Mise en service............36 Fonctionnement ...........37 Affichage combiné...
Página 29: Pour Votre Sécurité
Pour votre sécurité Danger ! Il est interdit de faire un feu, Avertissement ! des étincelles, d'utiliser une flamme Ne circulez jamais de haut en bas par nue et de fumer ! rapport à la pente mais toujours dans un sens transversal.
Página 30 Consignes de sécurité Consignes de sécurité Autoprotection et protection des Avant d'utiliser l'appareil pour la première fois, lisez attentivement la présente notice personnes d’utilisation et observez les instructions ¾ Pour des raisons de sécurité, les enfants qu’elle contient. Conservez ces instructions ou les personnes ne connaissant pas les d'emploi pour les consulter ultérieurement ou instructions d’emploi ne doivent pas utiliser...
Página 31: Avant L'utilisation
Consignes de sécurité Consignes de sécurité Avant l'utilisation ¾ Ne travaillez pas avec l'appareil dans un environnement présentant un risque ¾ Avant de commencer à travailler, familiarisez- d'explosion, où se trouvent des liquides, vous avec l'appareil et ses éléments de des gaz ou des poussières inflammables.
Página 32: Après L'utilisation
Consignes de sécurité Consignes de sécurité Avant tous les travaux effectués sur ¾ N'utilisez jamais l'appareil sans le mécanisme de coupe installé. La répartition du poids l'appareil modifiée de ce fait risque de provoquer le ¾ Pour vous protéger des blessures avant renversement de l'appareil.
Página 33: Utilisation Conforme
Consignes de sécurité Consignes de sécurité ¾ N’utilisez l'appareil qu'en plein jour ou en ¾ Manipulez le carburant avec précaution. présence d’un bon éclairage artificiel. Gardez Les vapeurs de carburant / d’essence sont votre zone de travail propre et bien éclairée. explosives et le carburant est facilement inflammable.
Página 34: Dispositifs De Sécurité
Dispositifs de sécurité Dispositifs de sécurité Montage Déflecteur d’éjection S [A] Remarque Pour pouvoir déplacer l'appareil à la main, le PRUDENCE ! levier de déblocage de la transmission doit être dans la position correspondante. Voir à Contact avec la lame de coupe et objets ce propos le paragraphe «...
Página 35: Mise En Service De La Batterie
Montage Montage du siège C DANGER ! Risque d’intoxication et de blessures avec Retirez les vis et écrous du porte-siège 1 . Î l’acide de batterie Fixez le support du siège au porte-siège, en utili- Î ¾ Portez des lunettes de protection et des sant les vis et écrous préalablement enlevés 2 3 .
Página 36: Eléments De Commande
Eléments de commande Mise en service Démontage Démontez le couvre-bornes de la batterie. Î Avant chaque utilisation Déconnectez d’abord le câble noir / les câbles Î noirs (-, pôle négatif). Déconnectez ensuite le câble rouge / les câbles Contrôlez : Î...
Página 37: Réglage De La Colonne De Direction Bb
Fonctionnement Ouverture du robinet d'essence J Réglage des accoudoirs Yb Levez l'accoudoir 1 . Î Tourner le segment de réglage dans la position Le robinet d'essence vous permet d'ouvrir et de Î souhaitée 2 : fermer l'alimentation en carburant des réservoirs - 0 = position la plus basse gauche et droit.
Página 38 Fonctionnement Pour démarrer le moteur, tournez la clé de contact Repoussez lentement le démarreur et la manette Î Î dans le sens horaire / sur (jusqu'au démarrage d'accélérateur jusqu'à ce que le moteur tourne du moteur). Relâcher la clé ensuite. doucement.
Página 39 Fonctionnement Réglage de la hauteur de coupe I Asseyez-vous sur le siège du conducteur. Î Faites démarrer le moteur. Î Desserrez le frein de stationnement, en enfonçant Pour ajuster la hauteur de coupe, actionnez le Î Î levier de réglage prévu à cet effet [3]. la pédale de frein et en la relâchant de nouveau.
Página 40: Conseils Pour Entretenir Le Gazon
Fonctionnement Tonte Asseyez-vous sur le siège du conducteur. Î Faites démarrer le moteur comme indiqué. Î PRUDENCE ! Mettez la manette d'accélérateur sur la Î position Projection d'objets (débris d'herbe coupée, Embrayez le mécanisme de coupe et abaissez-le. Î pièces etc.) Desserrez le frein de stationnement, en enfonçant Î...
Página 41: Remisage De L'appareil
Affichage combiné (selon le modèle, en option) Mulchage ou paillis avec accessoire (option) Lors du mulchage ou paillis, l’herbe coupée en petits morceaux (d’env. 1 cm) à l'issue de la tonte jonche le sol. Le gazon conserve ainsi de nombreuses substances nutritives.
Página 42: Maintenance
Maintenance Maintenance Remarque signifie : le nombre total d’heures de service est affiché. AVERTISSEMENT ! Type 1 Ha Risque de blessures ou de dommages matériels Indicateur de vidange d’huile ¾ N'effectuez les tâches de maintenance et de nettoyage sur l'appareil qu'une fois le Changement moteur à...
Página 43: Maintenance De L'appareil
Maintenance Utilisation d’un câble de démarrage Attention ! Du carburant peut s'écouler dans la chambre de DANGER ! combustion. Risque d'explosion / risque de court-circuit ÂRisque d’endommager le moteur ¾ Ne pontez jamais une batterie ¾ Ne faites jamais basculer la tondeuse de plus défectueuse ou gelée avec un câble de de 30°.
Página 44: Après 10 Heures De Service
Maintenance Après 10 heures de service Remarque Utilisez si possible un chargeur entièrement automatique et observez les consignes Lubrifiez tous les points d'appui et de rotation des Î spécifiques aux durées de chargement dans pédales d’accélérateur et de frein avec quelques la notice d’utilisation de votre chargeur de gouttes d’une huile légère.
Página 45: Démontage / Montage Et Réglage Du Mécanisme De Coupe
Démontage / montage et réglage du mécanisme de coupe Démontage / montage et réglage du Abaissez le mécanisme de coupe et amenez-le Î mécanisme de coupe dans la position la plus basse. Le goujon doit ensuite être inséré de l'extérieur par le côté...
Página 46: Entreposage
Entreposage Mise à niveau latérale du mécanisme de coupe Rechargez la batterie toutes les 6 à 8 semaines Î Placez le mécanisme de coupe dans la position à ainsi qu'avant de la remonter en cas d'entrepo- Î mi-hauteur. sage prolongé. Faites pivoter prudemment les lames de coupe ex- Vidangez le carburant et mettez le moteur hors Î...
Página 47: Suppression Des Perturbations
Suppression des perturbations Suppression des perturbations AVERTISSEMENT ! Risque de blessures ou de dommages matériels ¾ Allez toujours voir un atelier spécialisé en cas de doute. ¾ Arrêtez l'appareil avant toute inspection ou tout travail à accomplir sur les lames de coupe. ¾...
Página 48: Information Sur Le Moteur
Information sur le moteur Information sur le moteur Déclaration de conformité CE Le fabricant du moteur répond de tous les D'autres indications sur l'appareil figurent dans la déclaration de conformité CE jointe problèmes s'y rapportant (puissance, mesure de séparément et faisant partie intégrante de puissance, caractéristiques techniques, garantie ces instructions d’emploi.
Página 49: Bedeutung Der Symbole
Inhalt Inhalt Vorsicht! Umstehende Personen Halten Sie Dritte aus dem Gefahrenbe- Bedeutung der Symbole ........49 reich fern. Zu Ihrer Sicherheit ..........50 Sicherheitshinweise ..........51 Bestimmungsgemäße Verwendung.....54 Typenschild............54 Sicherheitseinrichtungen ........55 Montage...............55 Bedienelemente...........57 Inbetriebnahme............57 Betrieb ..............58 Kombianzeige (je nach Modell, optional).....62 Wartung ...............63 Demontage/Montage sowie Einstellung des Schneidwerks ............66 Lagerung .............67...
Página 50: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Gefahr! Feuer, Funken, offenes Licht Warnung! und Rauchen verboten! Fahren Sie nie auf- und abwärts zum Gefälle, sondern immer nur quer zum Gefälle. Achtung! Entsorgen Sie Altbatterien nicht im Hausmüll. Gefahr! Unbeabsichtigtes Einschalten Ziehen Sie vor Arbeiten am Gerät den Zündschlüssel ab.
Página 51: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Selbst- und Personenschutz Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung ¾ Aus Sicherheitsgründen dürfen Kinder oder sorgfältig und handeln Sie danach. Personen, die die Gebrauchsanweisung nicht Bewahren Sie diese Betriebsanleitung für kennen, das Gerät nicht benutzen. späteren Gebrauch oder Nachbesitzer auf.
Página 52 Sicherheitshinweise Sicherheitshinweise Vor dem Einsatz Beim Einsatz ¾ Machen Sie sich vor Arbeitsbeginn mit dem ¾ Mähen Sie keine Rasenflächen mit einer Gerät und seinen Bedienelementen sowie mit Halmhöhe von mehr als 25 cm. seiner Bedienung vertraut. ¾ Fahren Sie vorsichtig. Reduzieren Sie die ¾...
Página 53: Allgemeine Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Vor allen Arbeiten am Gerät ¾ Betreiben Sie das Gerät nicht ohne angebautes Schneidwerk. Die daraus ¾ Schützen Sie sich vor Verletzungen, indem veränderte Gewichtsverteilung kann zum Sie vor allen Arbeiten am Gerät Umstürzen des Gerätes führen. - den Motor abstellen, ¾...
Página 54: Bestimmungsgemäße Verwendung
Sicherheitshinweise Sicherheitshinweise ¾ Verwenden Sie das Gerät nur bei Tageslicht ¾ Gehen Sie vorsichtig mit Kraftstoff um. oder unter guter künstlicher Beleuchtung. Kraftstoff- und Benzindämpfe sind explosiv Halten Sie Ihren Arbeitsbereich sauber und gut und Kraftstoff ist leicht entflammbar. beleuchtet. Betanken Sie das Gerät nie bei laufendem oder heißem Motor.
Página 55: Sicherheitseinrichtungen
Sicherheitseinrichtungen Sicherheitseinrichtungen Montage Auswurfklappe S [A] Hinweis Um das Gerät von Hand bewegen zu kön‑ VORSICHT ! nen, muss der Getriebeentriegelungshebel in der entsprechenden Stellung sein. Siehe Kontakt mit dem Schneidmesser und dazu Abschnitt "Betrieb – Gerät schieben". herausgeschleuderte Gegenstände ÂVerletzungsgefahr Lenksäule montieren Bb ¾...
Página 56 Montage Sitz montieren Ca GEFAHR ! Vergiftungs- und Verletzungsgefahr durch Entfernen Sie die Schrauben und Muttern am Î Batteriesäure Sitzhalter 1 . ¾ Tragen Sie eine Schutzbrille und Befestigen Sie den Sitzträger mit den zuvor Î Schutzhandschuhe. entfernten Schrauben und Muttern am Sitz- halter 2 3 .
Página 57: Bedienelemente
Bedienelemente Inbetriebnahme Ausbau Demontieren Sie die Batteriepolabdeckung. Î Vor jedem Betreiben Klemmen Sie erst das/die schwarze(n) Kabel (-/ Î Minuspol) ab. Klemmen Sie danach das/die rote(n) Kabel (+/ Kontrollieren Sie: Î Pluspol) ab. • alle Schutzeinrichtungen • den Motorölstand (siehe Motorhandbuch) Batterie laden •...
Página 58: Betrieb
Betrieb Lenksäule einstellen Bb Feststellbremse ein- bzw. ausschalten M Oberer Teil [B] der Lenksäule Um die Feststellbremse einzuschalten, drücken Î Sie das Bremspedal [A] ganz durch und drücken Lösen Sie den Klemmhebel gegen den Uhrzeiger- Î Sie den Schalter [D] sinn 3 .
Página 59 Betrieb Fahren M Die OCR-Funktion wird automatisch ausgeschaltet, sobald der Schlüssel auf Normalstellung gedreht oder der Motor abgeschaltet wird (Stoppstellung WARNUNG ! oder Abschaltung des Motors durch das Gefahr durch abruptes Anfahren, plötzli- Sicherheitssperrsystem). ches Anhalten und Fahren mit zu hoher Geschwindigkeit Hinweis Benutzen Sie die OCR-Funktion nur, wenn...
Página 60 Betrieb Fahren mit Tempomat M Hinweis Der Absteckbolzen muss nach dem Einste‑ Drücken Sie beim Fahren den Schalter [D] cken nach unten gedreht werden, damit er Î sich nicht selbstständig aus dem Absteck‑ 3 Die zu diesem Zeitpunkt gewählte Vorwärtsge- loch lösen kann.
Página 61: Tipps Zur Rasenpflege
Betrieb Achtung ! Hinweise zum Mähen Reduzieren Sie bei Verstopfungen die Fahr‑ ¾ Wenn ein Fremdkörper (z. B. Stein) vom geschwindigkeit und stellen Sie die Schnitt‑ Schneidwerk getroffen wird oder falls das Gerät höhe höher. anfängt ungewöhnlich zu vibrieren, stellen Sie den Motor sofort ab.
Página 62: Kombianzeige (Je Nach Modell, Optional)
Kombianzeige (je nach Modell, optional) Gerät abstellen Kombianzeige (je nach Modell, optional) Halten Sie das Gerät an. Î Schalten Sie das Schneidwerk aus. Î Stellen Sie den Gashebel auf mittlere Position. Hinweis Î Bringen Sie das Schneidwerk in die oberste Die Anzeigen erfolgen nur, wenn der Motor Î...
Página 63: Gerät Reinigen
Wartung Typ 1 Ha Wartung Ölwechselanzeige WARNUNG ! Gefahr von Verletzungen oder Ölwechsel – Sachschäden ¾ Führen Sie Wartungs- und Reinigungsarbeiten am Gerät nur bei Wechseln Sie umgehend das Motoröl (siehe Be- Î stillgesetztem Motor durch. triebsanleitung des Motors). ¾ Ziehen Sie den Zündschlüssel und die Zündkerzenstecker ab.
Página 64: Gerät Warten
Wartung Verwendung eines Starthilfekabels Achtung ! Kraftstoff kann in den Verbrennungsraum laufen. GEFAHR ! ÂMotorschaden Explosionsgefahr / Kurzschlussgefahr ¾ Kippen Sie das Gerät nicht mehr als 30°. ¾ Überbrücken Sie niemals eine defekte Bringen Sie das Schneidwerk in die oberste oder gefrorene Batterie mit einem Î...
Página 65 Wartung Nach 5 Betriebsstunden Nach Bedarf Batterie aufladen: Führen Sie den ersten Motor-Ölwechsel durch Î (Intervalle siehe Motorhandbuch). Wenn Sie das Gerät längere Zeit nicht benutzen, Î Verwenden Sie den Quick-Ölablass (optional) zum bauen Sie die Batterie aus dem Gerät aus. Î...
Página 66: Demontage/Montage Sowie Einstellung Des Schneidwerks
Demontage/Montage sowie Einstellung des Schneidwerks Demontage/Montage sowie Einstellung Lassen Sie das Schneidwerk ab und bringen Sie Î des Schneidwerks es in die unterste Position. Stecken Sie den Absteckbolzen von außen rechts, oberhalb des Schnitthöheneinstellhebels, in die WARNUNG ! Lochposition „ “...
Página 67: Lagerung
Lagerung Seitliches Schneidwerksniveau einstellen Laden Sie die Batterie bei längerer Lagerung alle Î Bringen Sie das Schneidwerk in die mittlere Hö- 6-8 Wochen auf sowie vor Wiedereinbau. Î henposition. Lassen Sie den Kraftstoff ab und legen Sie den Î Drehen Sie vorsichtig die äußeren Schneidmesser Motor still –...
Página 68: Beseitigung Von Störungen
Beseitigung von Störungen Beseitigung von Störungen WARNUNG ! Gefahr von Verletzungen oder Sachschäden ¾ Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf. ¾ Stellen Sie vor jeder Prüfung oder vor Arbeiten an den Schnittmessern das Gerät ab. ¾ Schützen Sie sich vor Verletzungen, indem Sie vor allen Arbeiten am Gerät - den Motor abstellen, - den Zündschlüssel ziehen, - die Feststellbremse einschalten,...
Página 69: Information Zum Motor
Information zum Motor Information zum Motor CE-Konformitätserklärung Der Motorenhersteller haftet für alle Weitere Angaben zum Gerät finden Sie auf der separat beigelegten CE‑Konformitätser‑ motorbezogenen Probleme im Hinblick auf klärung, die ein Bestandteil dieser Betriebs‑ Leistung, Leistungsmessung, technische Daten, anleitung ist. Gewährleistung und Service.
Página 70: Betekenis Van Symbolen
Inhoud Inhoud Voorzichtig! Omstanders Houd derden weg uit de gevarenzone. Betekenis van symbolen........70 Voor uw veiligheid..........71 Veiligheidsaanwijzingen........72 Bedoeld gebruik...........75 Typeplaatje ............75 Veiligheidsvoorzieningen ........76 Montage...............76 Bedieningselementen ..........78 Ingebruikneming ..........78 Gebruik ..............79 Combi-display (afhankelijk van model, optioneel) .............83 Onderhoud............84 Demontage/Montage en Instellingen het snijmechanisme ...........86 Gevaar! Per ongeluk inschakelen Opslag ..............88...
Página 71: Voor Uw Veiligheid
Voor uw veiligheid Gevaar! Vuur, vonken, open licht en Waarschuwing! roken verboden! Rijd nooit hellingen op en af, maar altijd alleen dwars op de helling. Let op! Gooi oude accu's niet in het huishoudelijke afval. Gevaar! Per ongeluk inschakelen Trek vóór werkzaamheden aan het apparaat de contactsleutel eruit.
Página 72: Veiligheidsaanwijzingen
Veiligheidsaanwijzingen Veiligheidsaanwijzingen Bescherming van uzelf en andere personen Lees vóór het eerste gebruik van uw apparaat deze gebruikshandleiding ¾ Om veiligheidsredenen mogen kinderen of zorgvuldig en handel daarnaar. Bewaar andere personen, die de gebruiksaanwijzing deze gebruikshandleiding voor later gebruik niet kennen, het apparaat niet gebruiken. of de volgende eigenaar.
Página 73: Vóór Het Gebruik
Veiligheidsaanwijzingen Veiligheidsaanwijzingen Vóór het gebruik Tijdens het gebruik ¾ Maak u vertrouwd met het apparaat, zijn ¾ Maai geen grasoppervlakken met een bedieningselementen en de bediening ervan, halmhoogte van meer dan 25 cm. voordat u met het werk begint. ¾ Rij voorzichtig. Verminder de snelheid, voordat ¾...
Página 74: Maaien Op Hellingen
Veiligheidsaanwijzingen Veiligheidsaanwijzingen Voor alle werkzaamheden aan de machine ¾ Gebruik het apparaat niet zonder gemonteerd maaiwerk. De daardoor veranderde ¾ Bescherm u tegen verwondingen, door vóór gewichtsverdeling kan tot omvallen van de alle werkzaamheden aan het apparaat machine leiden. - de motor uit te schakelen, ¾...
Página 75: Bedoeld Gebruik
Veiligheidsaanwijzingen Veiligheidsaanwijzingen ¾ Gebruik het apparaat alleen bij daglicht of ¾ Ga voorzichtig met brandstof om. Brandstof- goede kunstmatige verlichting. Houd uw en benzinedampen zijn explosief en brandstof werkgebied schoon en goed verlicht. is licht ontvlambaar. Tank het apparaat nooit bij draaiende of hete motor.
Página 76: Veiligheidsvoorzieningen
Veiligheidsvoorzieningen Veiligheidsvoorzieningen Montage Uitwerpklep S [A] Opmerking Om het apparaat met de hand te kunnen be- VOORZICHTIG! wegen, moet de transmissieontgrendelings- hendel in de juiste stand staan. Zie daartoe Contact met de snijmessen en paragraaf "Gebruik – Apparaat schuiven". weggeslingerde voorwerpen ÂVerwondingsgevaar Stuurkolom monteren Bb ¾...
Página 77 Montage Stoel monteren Ca GEVAAR! Vergiftigings- en verwondingsgevaar door Verwijder de bouten en moeren aan het stoelf- Î accuzuur rame 1 . ¾ Draag een veiligheidsbril en Bevestig het stoelframe met de eerder verwijderde Î werkhandschoenen. bouten en moeren aan de stoelbevestiging 2 3 . ¾...
Página 78: Bedieningselementen
Bedieningselementen Ingebruikneming Accu opladen Vóór elk gebruik WAARSCHUWING! Lekkende elektrolytvloeistof ook uit een Het volgende controleren: verzegelde accu • alle veiligheidsvoorzieningen ÂVerwondings- en brandgevaar • het oliepeil van de motor (zie motorhandboek) • de inhoud van de tank ¾ Voorkom kantelen van de accu •...
Página 79: Gebruik
Gebruik Stuurkolom instellen Bb Parkeerrem in- resp. uitschakelen M Bovenste deel [B] van de stuurkolom Om de parkeerrem in te schakelen, drukt u het Î rempedaal [A] helemaal in en drukt u op de scha- Maak de spanhendel los tegen de wijzers van de Î...
Página 80 Gebruik Rijden M De OCR-functie wordt automatisch uitgeschakeld, zodra de sleutel naar de normale stand wordt gedraaid of de motor wordt uitgeschakeld WAARSCHUWING! (stopstand of uitschakeling van de motor door het Gevaar door abrupt opstarten, plotseling veiligheidsblokkeringssysteem). stoppen en rijden met een te hoge snelheid Opmerking ÂGevaar voor ongevallen Gebruik de OCR-functie alleen als dit abso-...
Página 81 Gebruik Apparaat stoppen M Opmerking Bij het maaien mogen de „transportstand“ Neem uw voet van het gaspedaal [B] resp. [C]. en „demontage-/montagestand“ niet gebruikt Î worden, omdat hierbij de V-snaar van het Trap op het rempedaal [A], tot het apparaat tot Î...
Página 82 Gebruik Tips voor het verzorgen van het gazon Opmerking Afhankelijk van het model is achteruitrijden met ingeschakeld snijwerk mogelijk (OCR- Maaien -functie = maaien tijdens achteruitrijden). Gazon bestaat uit verschillende soorten gras. Als Schakel in normaal bedrijf u vaak maait, bevordert dit de groei van gras met snijwerk voor het achteruit rijden uit en zet stevige wortels.
Página 83: Combi-Display (Afhankelijk Van Model, Optioneel)
Combi-display (afhankelijk van model, optioneel) 4 Oplaadindica- Dit indicatielampje brandt bij een Apparaat duwen N tie accu lopende motor, als de accu niet voldoende is opgeladen. Zoek indien nodig een gespecialiseer- de werkplaats. 5 Bedrijfsuren- Bij het inschakelen van de teller ontsteking wordt kortstondig de accuspanning weergegeven en...
Página 84: Onderhoud
Onderhoud Maaiwerk reinigen Accuspanning – – GEVAAR! Wanneer u de contactsleutel in stand draait, Scherpe, bewegende snijgereedschappen wordt kort de accuspanning weergegeven en vervolgens het totaal aantal bedrijfsuren. ÂVerwondingsgevaar ¾ Veiligheidshandschoenen dragen. Laad de accu zo spoedig mogelijk op. Î ¾...
Página 85 Onderhoud Apparaat onderhouden Bandenspanning De onderhoudsvoorschriften in het motorhand- WAARSCHUWING! Î boek opvolgen. Verhoogde bandenspanning Laat de machine aan het einde van het seizoen Î nakijken en onderhouden door een onderhouds- ÂGevaar voor ongevallen en beschadigin- bedrijf. gen aan het apparaat ¾...
Página 86: Demontage/Montage En Instellingen Het Snijmechanisme
Demontage/Montage en Instellingen het snijmechanisme Elke 50 bedrijfsuren Opmerking Laat met regelmatige tussenpozen (bij uw bezoeken aan de werkplaats) de status van Laat vuil en grasresten door een gespecialiseerde Î de Motorsnaarschijf-snaar van het snijwerk werkplaats van het aandrijfmechanisme verwij- controleren.
Página 87 Demontage/Montage en Instellingen het snijmechanisme Demontage U V Instelling van het snijwerk O Zet het apparaat op een vlak oppervlak en Zet het apparaat op een vlak oppervlak en Î Î schakel de parkeerrem in. schakel de parkeerrem in. Breng de wielen van het snijwerk in de hoogste Î...
Página 88: Opslag
Opslag Opslag Lange afstanden Let op! WAARSCHUWING! Schade aan de machine Gevaar door onstabiele en ongezekerde ¾ Bewaar het apparaat in een schone en droge oprijplaten ruimte. ÂGevaar voor ernstig persoonlijk letsel en ¾ Bescherm het apparaat bij langere opslagduur materiële schade tegen roest.
Página 89: Verhelpen Van Storingen
Verhelpen van storingen Verhelpen van storingen WAARSCHUWING! Gevaar van letsel of materiële schade ¾ Bezoek bij twijfel altijd een gespecialiseerde werkplaats. ¾ Zet vóór elke controle of vóór werkzaamheden aan de snijmessen het apparaat uit. ¾ Bescherm u tegen verwondingen, door vóór alle werkzaamheden aan het apparaat - de motor uit te schakelen, - de contactsleutel eruit te trekken, - de parkeerrem in te schakelen,...
Página 90: Informatie Over De Motor
Informatie over de motor Informatie over de motor CE-conformiteitsverklaring De motorfabrikant is aansprakelijk voor Meer informatie over het apparaat vindt u in de apart bijgevoegde CE-conformiteitsver- alle motorproblemen m.b.t. vermogen, klaring, die een bestanddeel van de ge- vermogensmeting, technische gegevens, garantie bruikshandleiding is.
Página 91: Significato Dei Simboli
Indice Indice Attenzione! Persone nei dintorni Allontanare i terzi dalla zona pericolosa. Significato dei simboli ..........91 Per la vostra sicurezza ........92 Avvertenze di sicurezza ........93 Uso conforme ............96 Targhetta dati ............96 Dispositivi di sicurezza ........97 Montaggio ............97 Elementi di comando ...........99 Messa in funzione..........99 Uso ..............100 Indicatore combinato...
Página 92: Per La Vostra Sicurezza
Per la vostra sicurezza Avvertenza! Pericolo di causticazioni Avvertenza! da acido per batterie Pericolo di incendio a causa dello scappamento caldo o di parti calde. Non falciare mucchi di foglie secche e non parcheggiarvi sopra l'apparecchio. Attenzione! Indossare occhiali protettivi. Avvertenza! Pericolo! Vietato accendere fuochi.
Página 93: Struttura Delle Avvertenze Di Sicurezza
Per la vostra sicurezza Struttura delle avvertenze di sicurezza Avviso! Una situazione potenzialmente dannosa può PERICOLO! verificarsi e, se non evitata, causa danni materiali. Tipo e origine del pericolo. ÂCause in caso di mancata osservanza ¾ Misura per la prevenzione del pericolo Avvertenze di sicurezza [1]Numero dell'elemento Prima di impiegare l'apparecchio per la...
Página 94: Prima Dell'uso
Avvertenze di sicurezza Avvertenze di sicurezza ¾ Durante il lavoro con l'apparecchio o ¾ Agganciare rimorchi ed applicare sull'apparecchio indossare sempre calzature gli apparecchi annessi rispettando le norme. resistenti e pantaloni lunghi, nonché di ulteriori Apparecchi annessi, rimorchi, pesi zavorra e adeguati dispositivi di protezione personale i raccoglierba pieni influenzano il comportamento (occhiali protettivi, casco protettivo, protezione...
Página 95: Avvertenze Generali Di Sicurezza
Avvertenze di sicurezza Avvertenze di sicurezza Dopo l'uso ¾ Se un corpo estraneo (ad es. una pietra) viene colpito dall'apparato falciante, oppure Spegnere sempre il motore quando si lascia se l'apparecchio comincia a vibrare in modo Î il sedile dell'apparecchio. Estrarre sempre la insolito, spegnere immediatamente il motore.
Página 96: Uso Conforme
Avvertenze di sicurezza Avvertenze di sicurezza ¾ L'uscita di liquidi di raffreddamento può ¾ Utilizzare l'apparecchio solo con tempo causare gravi ferite. Non toccare mai i punti secco. Non esporre l'apparecchio alla pioggia di perdita con la mano. A tal fine, utilizzare un e all'umidità.
Página 97: Dispositivi Di Sicurezza
Montaggio Indicazioni di direzione Struttura 1 Numero modello 2 Nome modello Le indicazioni di direzione sull'apparecchio (ad es. 3 Peso lato sinistro, lato destro) si riferiscono sempre al 4 Marcatura CE senso di marcia in avanti. 5 Costruttore Montaggio 6 Numero di giri del motore in giri/min 7 Potenza 8 Numero di serie Nota...
Página 98: Montaggio Del Sedile Ca
Montaggio PERICOLO! Montaggio del sedile Ca Pericolo d’intossicazione e di ferite da Rimuovere le viti e i dadi dal supporto del Î acido per batterie sedile 1 . ¾ Indossare occhiali protettivi e guanti Fissare il supporto del sedile al sostegno del Î...
Página 99: Elementi Di Comando
Elementi di comando Messa in funzione Smontaggio Smontare la copertura dei poli della batteria. Î Prima di ogni uso Scollegare prima il cavo/i cavi nero/i (-/polo nega- Î tivo). Scollegare quindi il cavo/i cavi rosso/i (+/polo Controllare: Î positivo). • tutti i dispositivi di sicurezza •...
Página 100: Uso
Apertura del rubinetto della benzina J Regolazione dei braccioli Yb Regolare il bracciolo verso l'alto 1 . Î Ruotare il segmento di regolazione nella posizione Il rubinetto della benzina permette di aprire e Î desiderata 2 : chiudere l'alimentazione di carburante del serbatoio - 0 = posizione più...
Página 101: Avviamento Del Motore D E F
Blocchetto di accensione con funzione OCR Db Riportare lentamente indietro lo starter o la leva Î Questo blocchetto di accensione è dotato di una dell'acceleratore fino a quando il motore gira funzione OCR (= falciatura in retromarcia controllata normalmente. dall'utente). Arresto del motore D E Per avviare il motore girare la chiave verso destra Î...
Página 102 Regolazione dell'altezza di taglio I Togliere il freno di stazionamento premendo a Î fondo e quindi rilasciando il pedale del freno. Per mettersi in marcia, premere il pedale dell'ac- Per regolare l'altezza di taglio azionare la leva di Î Î celeratore [B] oppure [C].
Página 103 Falciatura Note sulla falciatura Non falciare l'erba bagnata. Guidare lenta- mente al massimo numero di giri del motore. ATTENZIONE! Nella regolazione dell'altezza di taglio e Oggetti proiettati all'esterno (materiale della velocità di marcia fare attenzione a falciato, pietre ecc.) non sovraccaricare l'apparecchio. Adattare l'altezza di taglio e la velocità, in base alla ÂPericolo di lesioni lunghezza, al tipo e all'umidità...
Página 104: Spegnimento Dell'apparecchio
Indicatore combinato (a seconda del modello, opzionale) Spegnimento dell’apparecchio 1 Pressione Se questa spia si accende a dell'olio motore in moto, spegnere subito il motore e controllare il livello Fermare l'apparecchio. Î dell'olio. Rivolgersi eventualmen- Disinserire l'apparato falciante. Î te a un'officina specializzata. Portare la leva dell'acceleratore in posizione Î...
Página 105: Manutenzione
Manutenzione Pulizia dell'apparecchio Livello dell'olio – – Avviso! Il livello dell'olio del motore è troppo basso. ¾ Per la pulizia dell'apparecchio non utilizzare idropulitrici ad alta pressione. Spegnere immediatamente il motore e controllare Î il livello dell'olio del motore (vedi le istruzioni per Posizionare l'apparecchio su una superficie stabile Î...
Página 106: Manutenzione Dell'apparecchio
Manutenzione Pressione degli pneumatici Asciugatura Portare l'apparato falciante nella posizione più in Î alto. AVVERTENZA! Avviare il motore e inserire l'apparato falciante. Î Pressione dei pneumatici elevata Per asciugare l'apparato falciante, far girare il Î motore e l'apparato falciante per alcuni minuti. ÂPericolo di incidenti e danneggiamento Spegnere il motore e disinserire l'apparato fal- dell'apparecchio...
Página 107: Una Volta Ogni Stagione
Smontaggio/montaggio e regolazione dell'apparato falciante Una volta ogni stagione Far rimuovere lo sporco e i residui d'erba sotto Î il carter delle cinghie trapezoidali dell'apparato falciante da un'officina specializzata. Lubrificare tutti i punti di rotazione e supporto (leve Î di comando, regolazione dell'altezza dell'apparato Ogni 50 ore di funzionamento falciante,...) con alcune gocce di olio leggero.
Página 108 Smontaggio/montaggio e regolazione dell'apparato falciante AVVERTENZA! Inserire il perno di posizionamento nella posizione Î più alta e lasciare innestata la leva di regolazione Il dispositivo di sospensione/sollevamento dell'altezza di taglio sopra di esso sul perno di è a supporto elastico e può scattare rapi- posizionamento.
Página 109: Magazzinaggio
Magazzinaggio Trasporto Posizionare l'apparecchio su una superficie in Î piano e inserire il freno di stazionamento. Portare l'apparato falciante nella posizione cen- Nota Î trale. L'apparecchio non è dotato di omologazione Ruotare con cautela le lame di taglio esterne secondo il codice della strada. Î...
Página 110: Eliminazione Dei Guasti
Eliminazione dei guasti Eliminazione dei guasti AVVERTENZA! Pericolo di lesioni o danni materiali ¾ In caso di dubbi, rivolgersi sempre a un'officina specializzata. ¾ Spegnere l'apparecchio prima di ogni controllo o lavoro sulle lame di taglio. ¾ Prima di qualsiasi lavoro sull'apparecchio, proteggersi dalle lesioni - spegnendo il motore, - estraendo la chiave di accensione, - inserendo il freno di stazionamento,...
Página 111: Informazione Sul Motore
Informazione sul motore Informazione sul motore Dichiarazione di conformità CE La casa produttrice del motore risponde di tutti Questi ed altri dati sull'apparecchio sono riportati sulla dichiarazione di conformità CE i problemi relativi al motore in riferimento a separata in allegato, che è parte integrante prestazioni, misurazione della potenza, dati tecnici, di queste istruzioni per l'uso.
Página 112: Significado De Los Símbolos
Contenido Contenido ¡Precaución! Personas en las proxi- midades Significado de los símbolos .........112 Mantenga a terceras personas lejos de la zona de peligro. Para su seguridad ..........113 Indicaciones de seguridad ........114 Uso correcto del vehículo ........117 Placa de características ........117 Dispositivos de seguridad........118 Montaje ..............118 Elementos de manejo ..........120...
Página 113: Indicación
Para su seguridad ¡Peligro! Fuego, chispas, llama al ¡Advertencia! descubierto y fumar prohibido. Conduzca nunca hacia arriba o abajo pero siempre en dirección horizontal a las pendientes. ¡Atención! No tire baterías desechables a la basura doméstica. ¡Peligro! Arranque involuntario Antes de efectuar cualquier tarea en el vehículo quite la llave de encendido.
Página 114: Prohibición De Cambios Y Modificaciones Sin Autorización
Indicaciones de seguridad Indicaciones de seguridad Protección personal y ajena Antes de la primera utilización del vehícu- lo, lea detenidamente estas instrucciones ¾ Por motivos de seguridad, los niños o personas de servicio y actúe en consecuencia. que desconozcan las instrucciones de uso del Guarde estas instrucciones de servicio para vehículo no deben utilizarlo.
Página 115: Antes Del Uso
Indicaciones de seguridad Indicaciones de seguridad Antes del uso ¾ No trabaje con el vehículo en ambientes con peligro de explosión en los que haya líquidos, ¾ Antes de iniciar el trabajo, familiarícese con el gases o polvos inflamables. El vehículo puede vehículo y con los elementos de manejo, así...
Página 116: Corte Del Césped En Pendientes Inclinadas
Indicaciones de seguridad Indicaciones de seguridad ¾ Sea especialmente cuidadoso al circular - extraiga el enchufe de la bujía en el motor para marcha atrás con el sistema de corte en evitar un arranque involuntario del mismo. funcionamiento. Circule marcha atrás con el Indicaciones de seguridad generales sistema de corte en funcionamiento solo cuando sea absolutamente necesario.
Página 117: Uso Correcto Del Vehículo
Indicaciones de seguridad Indicaciones de seguridad ¾ No utilice el vehículo con lluvia o riesgo de ¾ No arranque el motor si se ha derramado tormenta. combustible. Aleje el vehículo de la zona ensuciada con combustible y espere hasta que los ¾...
Página 118: Dispositivos De Seguridad
Dispositivos de seguridad Dispositivos de seguridad Montaje Compuerta de eyección S [A] Indicación Para mover la máquina manualmente, la ¡PRECAUCIÓN! palanca de desbloqueo del engranaje debe encontrarse en la posición correspondiente. Contacto con la cuchilla de corte y Véase a este respecto el apartado «Funciona- lanzamiento de objetos miento - Empuje del vehículo».
Página 119: Desmontaje
Montaje Montaje del asiento Ca ¡PELIGRO! Peligro de envenenamiento y cauterización Retire los tornillos y las tuercas en el Î debido al ácido de la batería portaasiento 1 ¾ Use gafas y guantes de protección. Fije el soporte del asiento en el portaasiento Î...
Página 120: Elementos De Manejo
Elementos de manejo Carga de la batería • el nivel de llenado del depósito • la presión de los neumáticos ¡ADVERTENCIA! • los revestimientos lateral, los accesorios, la zona del filtro de aire para determinar el grado de lim- Pérdida de líquido electrolito también de pieza y la existencia de residuos de césped una a batería sellada Carga de combustible y control del nivel de...
Página 121: Funcionamiento
Funcionamiento Ajuste de la columna de dirección Bb Activación/desactivación del freno de estacionamiento M Pieza superior [B] de la columna de dirección Afloje la palanca de sujeción en el sentido contrario Para activar el freno de estacionamiento, presione Î Î el pedal de freno [A] completamente y presione el de las agujas del reloj 3 .
Página 122 Funcionamiento Circulación M La función de OCR se desactiva automáticamente tan pronto como la llave se gira hasta la posición normal o el motor se desconecta (posición de parada ¡ADVERTENCIA! o desconexión del motor mediante el sistema de Un arranque brusco, una parada repentina bloqueo de seguridad).
Página 123 Funcionamiento Paro del vehículo M Indicación No debe utilizar la «posición de transporte» ni Quite el pie del acelerador [B] o. [C]. «la posición de desmontaje/montaje» cuando Î corte el césped, dado que se puede dañar la Pise el pedal de freno [A] hasta que el vehículo se Î...
Página 124: Recomendaciones Para El Cuidado Del Césped
Funcionamiento Recomendaciones para el cuidado del Indicación Algunos modelos pueden utilizarse en marcha césped atrás con el mecanismo de corte activo (fun- ción OCR = funcionamiento de corte marcha Corte del césped atrás). El césped se compone de diferentes tipos de hierba. Antes de la utilización en marcha atrás, Si corta el césped con frecuencia, las hierbas crecen desactive el mecanismo de corte en el fun-...
Página 125: Indicador Combinado (Según El Modelo, Opcional)
Indicador combinado (según el modelo, opcional) 3 Sistema de La lámpara de este indicador se Empuje del vehículo N corte (PTO) enciende si, durante el arranque del motor, no está desactivado el sistema de corte (PTO). 4 Indicador de La lámpara de este indicador se carga de la enciende cuando el motor está...
Página 126: Mantenimiento
Mantenimiento Limpieza del sistema de corte Tensión de batería – – ¡PELIGRO! Si gira la llave de encendido hasta la posición , se le Sistemas de corte afiladas, móviles indicará brevemente la tensión de la batería y luego la ÂPeligro de lesiones totalidad de las horas de funcionamiento.
Página 127 Mantenimiento Al cabo de 5 horas de funcionamiento Indicación El aceite usado resultante tras un cambio de aceite ha de llevarse a un centro de recogida Realice el primer cambio de aceite del motor (los in- Î de aceite usado o a una empresa de reciclaje tervalos de servicio figuran en el manual del motor).
Página 128: Desmontaje/Montaje Y Ajuste Del Sistema De Corte
Desmontaje/montaje y ajuste del sistema de corte Desmontaje/montaje y ajuste del sistema Controle la tensión de la batería mediante un Î de corte voltímetro. Cargue la batería mediante un car- gador de baterías de 12 V con una tensión de 12,4 V (CC) o menos.
Página 129: Almacenamiento
Almacenamiento Quite la correa trapezoidal U [A] del acoplamiento La distancia debe ser en cada caso la misma. Si Î PTO (polea de la correa del motor) U [B]. Tire a tal es necesario, puede ajustar el nivel adecuado de la fin el lado izquierdo o derecho de la correa trape- siguiente manera: Efectúe el ajuste en el segmento de ajuste [1] del sistema de corte:...
Página 130: Trayectos Cortos
Transporte Transporte ¡ADVERTENCIA! Peligro debido a la sujeción insuficiente Indicación El vehículo no tiene ninguna autorización para ÂTurbulencias durante el transporte circular por carretera según las ordenanzas ¾ Si transporta el vehículo en un de tránsito. remolque o camión, fíjelo y asegúrelo adecuadamente.
Página 131: Eliminación De Fallos
Eliminación de fallos Eliminación de fallos ¡ADVERTENCIA! Peligro de lesiones o daños materiales ¾ En caso de dudas consulte siempre a un taller especializado. ¾ Pare el vehículo antes de realizar un control o tareas en las cuchillas de corte. ¾...
Página 132: Información Sobre El Motor
Información sobre el motor Información sobre el motor Declaración de conformidad CE El fabricante del motor se hace responsable de Otros datos sobre el vehículo puede encon- trarlos en la declaración de conformidad CE todos los problemas relacionados con el mismo en que se entrega por separado y que forma lo referente a potencia, medición de la misma, datos parte de estas instrucciones de servicio.
Página 133: Förklaring Av Symbolerna
Innehåll Innehåll Obs! Andra personer i närheten Håll tredje bart borta från det farliga Förklaring av symbolerna ........133 området. För din säkerhet...........134 Säkerhetsanvisningar ..........135 Ändamålsenlig användning .........138 Märkskylt .............138 Säkerhetsanordningar .........138 Montering.............139 Manöverdon............140 Idrifttagning ............140 Användning............141 Kombiiistrument (beroende på modell, tillval)..145 Underhåll .............146 Demontering/montering liksom inställning av klippaggregatet ............148...
Página 134: För Din Säkerhet
För din säkerhet Fara! Eld, gnistor, öppen låga och Varning! rökning är förbjudet! Kör aldrig upp- och nedför lutningar, utan alltid tvärs över lutningarna. OBS! Gamla batterier får inte kastas bland hushållssoporna. Fara! Oavsiktlig inkoppling Dra ut tändningsnyckeln innan du ar- betar på...
Página 135: Säkerhetsanvisningar
Säkerhetsanvisningar Säkerhetsanvisningar Själv- och personskydd Läs igenom bruksanvisningen noga innan du använder maskinen för första ¾ Av säkerhetsskäl får inte barn eller gången och agera i enlighet med den. andra personer som inte känner till Bevara denna bruksanvisning för framtida bruksanvisningen använda maskinen.
Página 136: Vid Användning
Säkerhetsanvisningar Säkerhetsanvisningar ¾ Avlägsna inställningsverktyg och ¾ Klipp aldrig över högvuxet, torrt gräs (t.ex. skruvnycklar innan du startar maskinen. betesmarker) eller torra lövhögar. Parkera Ett verktyg som befinner sig i området för det inte maskinen på torrt gräs eller löv. Brandrisk roterade klippaggregatet kan ge upphov till på...
Página 137: Efter Användning
Säkerhetsanvisningar Säkerhetsanvisningar ¾ Använd ej tunga påbyggnadsredskap, t.ex. ¾ Denna maskin är avsedd för skötsel av transportsläpvagn, gräsuppsamlare eller gräsmattor i privata områden. För att förhindra gräsvalsar, på sluttningar med mer än 9 % skador på användaren eller andra personer får lutning.
Página 138: Ändamålsenlig Användning
Ändamålsenlig användning Ändamålsenlig användning Säkerhetsanordningar Utkastkåpa S [A] Denna maskin är avsedd att användas - som åkgräsklippare för gräsklippning i trädgårdar. OBS! - med tillbehör som uttryckligen har godkänts för denna åkgräsklippare. Kontakt med skärkniv och utslungade - enligt instruktionerna och säkerhetsanvisningarna föremål som anges i bruksanvisningen.
Página 139: Montering
Montering Montering av styrstång Bb Montera släpvagnskoppling (tillval) (beroende på modell) Cc Nedre delen [A] av styrstången Ta bort släpvagnskopplingen [1] med skru- Î varna [2] och muttrarna [3] från maskinens 1 Hänvisning baksida [4]. Gäller endast på maskiner på vilka den und- re styrstången av transportskäl har fällts ner.
Página 140: Manöverdon
Manöverdon Manöverdon Batteriet är fyllt med batterisyra och förseglat på fabriken. Översikt A Montering Ba 1 Körpedal för framåtkörning Kläm först fast den/de röda kabeln/kablarna Î (+/pluspol) på 1 . 2 Körpedal för bakåtkörning Kläm sedan fast den/de svarta kabeln/kablarna 3 Spännspak för styrstång Î...
Página 141: Användning
Användning Ställa in förarsätet Y Koppla in/ur strålkastare K (beroende på utförande och modell) (tillval beroende på modell) Hänvisning Ställ strömbrytaren i läge ”ON” för att tända strål- Î kastaren. Maskinen ett inställbart säte med monterad närvarosensor, utförandet kan variera något. För att släcka strålkastaren ställer du strömbry- Î...
Página 142 Användning Stänga av motorn D E Tändningslås med OCR-funktion Db Detta tändningslås har en OCR-funktion (= användarkontrollerad klippning under backning). Ställ in gasspaken till det mellersta gasläget. Î Starta motorn genom att vrida nyckeln åt höger Låt motorn vara igång ca 20 sekunder. Î...
Página 143 Användning Stoppa maskinen M Tryck in knappen [1] på klipphöjdsinställnings- Î spaken 1 och dra upp spaken helt 2 tills den Ta bort foten från körpedalen [B] resp. [C]. snäpper in i transportläget /”T”. Î Tryck ned bromspedalen [A], tills maskinen står Välj klipphöjd genom att föra in inställnings- Î...
Página 144: Stänga Av Maskinen
Kombiiistrument (beroende på modell, tillval) Låt inte gräset växa för länge och klipp det inte för Hänvisning kort. Denna maskin är konstruerad för klippning av gräsmattor. Klipp ej snår, ogräs eller för Kör i raka vändor och klipp inte med hög högt gräs.
Página 145: Rengöra Maskinen
Underhåll Kombiinstrumentet kan beroende på modell bestå Motoroljenivån är för låg. av följande element H : Stäng omgående av motorn och kontrollera mo- Î toroljenivån, (se motorns bruksanvisning). Fyll på 1 Oljetryck Om signallampan lyser när mo- olja vid behov. torn är igång stänger du direkt av motorn och kontrollerar oljenivån.
Página 146: Underhåll
Underhåll Rengör maskinen med en borste, en handborste Hänvisning Î eller en trasa. Lämna in förbrukade batterier hos din åter- försäljare eller ett avfallhanteringsföretag. Rengöring av klippaggregatet Montera ur batteriet innan maskinen ska skrotas. FARA! Användning av starthjälpkabel Vassa, rörliga skärverktyg ÂRisk för skada FARA! ¾...
Página 147: Demontering/Montering Liksom Inställning Av Klippaggregatet
Demontering/montering liksom inställning av klippaggregatet Expansionskärl för hydraulsystemet R Hänvisning (beroende på modell) Använd en lämplig uppsamlingsbehållare när oljan tappas ur. Fungerar som expansionskärl för hydrauloljan under drift. Underhåll och kontroll endast av en Efter 10 drifttimmar fackverkstad under den årliga servicen. Smörj alla rörliga delar och lagerdelar på...
Página 148: Förvaring
Förvaring VARNING! Inställning av klippaggregatet O Upphängningen/lyftanordningen är fjädrad Ställ maskinen på en jämn yta och dra åt hand- och kan fjädras tillbaka uppåt när klippag- Î bromsen. gregatet separeras från lyftanordningen. Om du lossar inställningsspaken för klipp- Hänvisning höjd när skärredskapet är demonterat kan Kontrollera däcktrycket på...
Página 149: Transport
Transport VARNING! Montera ur batteriet vid längre förvaring (t.ex. Î under vintern). Fara på grund av otillräcklig fastsättning Ladda batteriet var sjätte till åttonde vecka vid Î ÂStötar under transporten längre förvaring samt innan återmontering. ¾ Fäst och säkra maskinen på ett lämpligt Tappa ur bränslet och stäng av motorn –...
Página 150: Åtgärder Vid Fel
Åtgärder vid fel Åtgärder vid fel VARNING! Risk för person- eller sakskador ¾ Uppsök alltid en fackverkstad om du är osäker. ¾ Ställ ner maskinen innan varje kontroll eller innan arbeten på skärknivarna. ¾ Skydda dig mot skador genom att före arbeten på maskinen alltid - stäng av motorn, - dra ut startnyckeln, - dra åt handbromsen,...
Página 151: Motorinformation
Motorinformation Motorinformation CE-försäkran om överensstämmelse Motortillverkaren är ansvarig för alla motorrelevanta Mer information om maskinen återfinns i den separata CE-försäkran om överensstämmel- problem när det gäller effekt, effektmätning, tekniska se som ingår i denna bruksanvisning. data, garanti och service. Närmare information om detta finns i Miljövänlig avfallshantering motortillverkarens medlevererade separata ägar-/ användarhandbok.
Página 152: Symbolernes Betydning
Indhold Indhold Forsigtig! Omkringstående personer Hold tredjemand væk fra fareområdet! Symbolernes betydning ........152 For din sikkerheds skyld ........153 Sikkerhedsforskrifter ..........154 Tilsigtet anvendelse ..........157 Typeskilt...............157 Sikkerhedsanordninger........157 Montering.............158 Betjeningselementer ..........159 Ibrugtagning............159 Drift ..............160 Kombinationsindikator (alt efter model, ekstraudstyr) ......164 Vedligeholdelse ...........165 Afmontering/montering samt indstilling af skæreværk ............167 Fare! Utilsigtet tænding Opbevaring ............168...
Página 153: For Din Sikkerheds Skyld
For din sikkerheds skyld Fare! Ild, gnister, åbent ild og rygning Advarsel! forbudt! Kør aldrig op- og nedad skråningen, men kør altid på tværs af den. Pas på! Brugte batterier må ikke bortskaffes som husholdningsaffald. Fare! Utilsigtet tænding Før arbejde på maskinen skal du trække tændingsnøglen ud.
Página 154: Sikkerhedsforskrifter
Sikkerhedsforskrifter Sikkerhedsforskrifter Selv- og personbeskyttelse Læs nærværende driftsvejledning omhyggeligt igennem, og følg anvisnin- ¾ Af sikkerhedsgrunde må børn eller personer, gerne, før maskinen tages i brug for som ikke kender driftsvejledningen, ikke første gang. Opbevar denne driftsvejled- bruge maskinen. ning til senere brug eller til senere ejere. ¾...
Página 155 Sikkerhedsforskrifter Sikkerhedsforskrifter ¾ Fjern indstillingsværktøjerne eller ¾ Udfør ikke klipning i højt vokset, tørt græs skruenøgler, før du tænder maskinen. Et (f.eks. foderplanter) eller dynger af tørre værktøj, der findes i området ved de roterende blade. Stil ikke maskinen på tørt græs eller skæreværktøjer, kan føre til kvæstelser.
Página 156 Sikkerhedsforskrifter Sikkerhedsforskrifter ¾ Kør altid forsigtigt på skråninger, og brems ¾ Denne maskine er beregnet til pleje af græs- forsigtigt. Når du kører nedad, skal du lade og plæneflader i private haver. På grund af den motoren være tilkoblet, og kør langsomt. Vær fysiske risiko for brugeren eller andre personer, særlig forsigtig ved retningsskifte.
Página 157: Tilsigtet Anvendelse
Tilsigtet anvendelse Tilsigtet anvendelse Sikkerhedsanordninger Udkastningsklap S [A] Denne maskine er beregnet til brug - som plæneklippertraktor til klipning af græsplæner FORSIGTIG! omkring boligen og i fritidshaver, - med tilbehør, der udtrykkeligt er godkendt til den- Kontakt med klippekniven og udslyngede ne plæneklippertraktor, genstande - i henhold til beskrivelserne og sikkerhedshenvis-...
Página 158: Montering
Montering Montering Bemærk! Ved monteringen af sædet skal du passe på ikke at beskadige kablet til sædekontakten. Bemærk! Skub overskydende kabel ind i åbningen til Hvis maskinen skal kunne bevæges manu- sædeholderen. elt, skal håndtaget til udkobling af gear stå i den tilsvarende stilling.
Página 159: Betjeningselementer
Betjeningselementer Pas på! Betjeningselementer ¾ Vær opmærksom på monteringsrækkefølgen Oversigt A ved afmontering og montering af batteriet. ¾ Batteriet må kun ibrugtages med monteret 1 Kørepedal til fremadkørsel batteripolsafdækning (afhængig af udførelsen 2 Kørepedal til bakning som afdækningsklap på pluspolen eller som 3 Klemarm til ratstamme komplet batteriafdækning).
Página 160: Drift
Drift Indstilling af førersædet Y Tænding/slukning af forlygter K (valgbart (alt efter udførelse og model) alt efter model) Bemærk! Forlygterne tændes ved at stille kontakten på "ON". Î Forlygterne slukkes ved at stille kontakten på "OFF". Alt efter udførelse kan maskinen have Î...
Página 161 Drift Standsning af motoren D E Tændingslås med OCR-funktion Db Denne tændingslås er udstyret med en OCR- funktion (= brugerkontrolleret græsklipning ved Stil gashåndtaget på midterste gasindstilling. Î bagudkørsel). Lad motoren kører i ca. 20 sekunder. Î Motoren startes ved at dreje nøglen mod højre Stil tændingsnøglen på...
Página 162 Drift Kørsel med fartpilot M Klippestilling: Låseboltene [2] er i hullerne med markeringen Î Tryk på kontakten [D] under kørslen. "1" til "4". Grebet til indstilling af klippehøjde er Î 3 Hastigheden, der er valgt i fremadgående retning derover gået i indgreb på låsebolten. på...
Página 163: Slukning Af Maskinen
Drift En græsplæne har normalt en højde på ca. 4–5 cm. Bemærk! Græsset skal helst kun klippes tilbage med 1/3 af Alt efter model er baglæns kørsel med indkoblet skæreværk muligt (OCR-funktion = dets totale højde. Det vil sige, at hvis græsset er drift med bakklipning).
Página 164: Kombinationsindikator (Alt Efter Model, Ekstraudstyr)
Kombinationsindikator (alt efter model, ekstraudstyr) Type 1 Ha Bemærk! Maskinen må aldrig bugseres. Det kan have alvorlige gearskader til følge. Olieskiftsindikator Olieskift – Skift omgående motorolie (se driftsvejledningen til Î Der køres videre ved at skubbe begge greb til motoren). Î...
Página 165: Vedligeholdelse
Vedligeholdelse Vedligeholdelse Skæreværk med rensedyse (ekstraudstyr) T ADVARSEL! Rengøring Fare for kvæstelse eller materielle skader Stil maskinen på et rent og fast underlag. Î Aktivér parkeringsbremsen. ¾ Udfør udelukkende vedligeholdelses- og Î Fastgør en vandslange med en gængs lynkobling rengøringsarbejde på maskinen, mens Î...
Página 166 Vedligeholdelse Bemærk! Bemærk! Når det strømgivende batteri er monteret i Lad et fagværksted udføre disse arbejder. et køretøj, må køretøjet ikke startes under starthjælpen. Få snavs og græsrester under skæreværkets Î kileremsafdækning fjernet på et fagværksted. Start maskinen. Î Hver 50. driftstime Aktivér parkeringsbremsen.
Página 167: Afmontering/Montering Samt Indstilling Af Skæreværk
Afmontering/montering samt indstilling af skæreværk Afmontering U V Få de bageste hjulakser smurt med vandafvi- Î sende specialfedt på et fagværksted. Få skæreværktøjet skærpet eller udskiftet på et Stil maskinen på et fladt underlag, og aktivér par- Î Î fagværksted. keringsbremsen. Før skæreværkets hjul til den højeste position.
Página 168: Opbevaring
Opbevaring Transport Indstilling af sideværts skæreværksniveau Før skæreværket til den midterste højdeposition. Î Drej de ydre skæreknive forsigtigt på tværs af Bemærk! Î kørselsretningen. Maskinen er ikke godkendt til kørsel på Mål afstanden til jorden af de to ydre knive (kni- offentlige gader og veje.
Página 169: Afhjælpning Af Fejl
Afhjælpning af fejl Afhjælpning af fejl ADVARSEL! Fare for kvæstelse eller materielle skader ¾ Tag i tvivlstilfælde på fagværksted med maskinen. ¾ Sluk maskinen før enhver kontrol eller før arbejde på skæreknivene. ¾ Beskyt dig selv mod kvæstelser ved før ethvert arbejde på maskinen, at - slukke motoren, - trække tændingsnøglen ud.
Página 170: Information Om Motoren
Information om motoren Information om motoren CE-overensstemmelseserklæring Motorproducenten er ansvarlig for alle Yderligere angivelser vedrørende maskinen findes i den separat medfølgende CE-over- motorrelaterede problemer med hensyn til kapacitet, ensstemmelseserklæring, der er bestanddel kapacitetsmåling, tekniske data, garanti og service. af denne driftsvejledning. Informationer herom findes i den separat medleverede ejer-/brugermanual fra Miljøkorrekt bortskaffelse...
Página 171: Symbolenes Betydning
Spis treści Spis treści Forsiktig! Personer i nærheten Hold utenforstående borte fra fareom- Symbolenes betydning ........171 rådet. For din egen sikkerhet .........172 Sikkerhetshenvisninger ........173 Riktig bruk............176 Merkeskilt ............176 Sikkerhetsinnretninger .........176 Montering.............177 Betjeningselementer ..........178 Igangsetting ............178 Drift ..............179 Kombinasjonsindikasjon (alt etter modell, ekstrautstyr) ......183 Vedlikehold ............184 Demontering/montering såsom innstilling av klippeverket ............186...
Página 172: For Din Egen Sikkerhet
For din egen sikkerhet Fare! Bruk av åpen ild, gnister og Advarsel! flammer samt røyking forbudt! Kjør aldri rett opp eller ned bakken, men alltid på tvers. Obs! Kast ikke gamle batterier i husholdningsavfallet. Fare! Utilsiktet innkobling Ta ut tenningsnøkkelen før arbeider på maskinen.
Página 173: Sikkerhetshenvisninger
Sikkerhetshenvisninger Sikkerhetshenvisninger Selv- og personbeskyttelse Før første gangs bruk av maskinen les nøye igjennom denne driftsveiledningen, ¾ Av sikkerhetsgrunner må barn og og følg den. Oppbevar denne bruksanvis- andre personer som ikke er kjent med ningen for senere bruk, og gi den videre til bruksanvisningen, ikke bruke utstyret.
Página 174 Sikkerhetshenvisninger Sikkerhetshenvisninger ¾ Bruk aldri en maskin med defekte, ¾ Vær forsiktig med trafikken ved arbeider på skadete eller manglende sikkerhets- gater eller ved kryssing av en gate. Maskinen / verneinnretninger. Sikkerhets-/ er ikke beregnet på bruk på offentlige gater. verneinnretningene er en del av maskinen, og ¾...
Página 175: Etter Bruk
Sikkerhetshenvisninger Sikkerhetshenvisninger ¾ Ved tilhengerdrift eller annet påheng på ¾ Ved lekkasjer av hydraulikkvæsker kan hengerfestet må følgende maksimale verdier det oppstå alvorlige skader. Forsøk aldri å ikke overskrides: tette lekkasjer med hendene! Bruk et stykke - Max. helling i bakker 9% papir eller papp til dette.
Página 176: Riktig Bruk
Riktig bruk Riktig bruk Sikkerhetsinnretninger Utkastklaff S [A] Denne maskinen er beregnet for bruk - som gressklippertraktor for klipping av gressflater FORSIKTIG ! rundt hus- og fritidshage, - med tilbehør som er uttrykkelig godkjent for denne Kontakt med klippekniven og gjenstander gressklippertraktoren som slynges ut - i henhold til de beskrivelsene og sikkerhetshenvis-...
Página 177: Montering
Montering Montering Merknad Sørg for at kabelen til setebryteren ikke skades ved montering av setet! Oversky- Merknad tende kabel skyves tilbake inn i åpningen i For å kunne bevege maskinen for hånd setefestet. må utløsningsspaken for drevene stå i den tilsvarende stillingen.
Página 178: Betjeningselementer
Betjeningselementer Obs ! Betjeningselementer ¾ Ta hensyn til monteringsrekkefølgen når batteriet Oversikt A blir klemmet på og av. ¾ Batteri må bare tas i bruk med montert 1 Pedal for kjøring framover batteripoldeksel (enten som dekselplate på 2 Pedal for kjøring bakover plusspol eller som komplett batterideksel, alt 3 Klemmespak for styrestang etter utførelse).
Página 179: Drift
Drift Innstilling av førersetet Y Slå lyskaster på/av K (alt etter modell) (alt etter utførelsen og modell) For å slå lyskasterne på sett bryteren i "ON". Î Merknad For å slå lyskasterne av sett bryteren i "OFF". Î Alt etter utførelse har maskinen et justerbart Åpne bensinkranen J sete med innebygd tilstedeværelsessensor.
Página 180 Drift Kjøring M For å starte motoren vri nøkkelen til høyre Î motoren starter. Slipp deretter nøkkelen. 3 Nøkkelen står i , og muliggjør klipping ved ADVARSEL ! rygging. Fare ved brå start, plutselig stopp og kjø- For å aktivere OCR-funksjonen vri nøkkelen til Î...
Página 181 Drift Stopping av maskinen M Trykk knappen [1] på spaken for innstilling av Î snitthøyden 1 , og spaken trekkes helt opp 2 , Ta foten av kjørepedalen [B] eller [C]. inntil den smekker inn i transportstillingen /"T". Î Tråkk på bremsepedalen [A] til maskinen blir stå- Snitthøyden må...
Página 182 Drift Kjør i rette baner, ikke klipp med høy Merknad kjørehastighet, særlig ikke når maleren eller Denne maskinen er konstruert for klipping av gressplen. Ikke klipp busker, ugress eller for gressoppsamlingsinnretningen er montert. høyt gress. Ta plass på førersetet. Î Start motoren som angitt.
Página 183: Kombinasjonsindikasjon (Alt Etter Modell, Ekstrautstyr)
Kombinasjonsindikasjon (alt etter modell, ekstrautstyr) Kombinasjonsindikasjon Type 2 Hb (alt etter modell, ekstrautstyr) Indikasjon for vedlikehold Merknad Oljeskift – – – Anvisningene foretas bare når motoren går. Merknad Skift motoroljen omgående (se motorens bruksan- Î visning). Dersom oljeskift og vedlikehold av luftfilteret forfaller på...
Página 184: Vedlikehold
Vedlikehold Vedlikehold Skjæreverk med rengjøringsdyse (opsjon) T ADVARSEL ! Rengjøring Fare for personskader eller materielle skader Still maskinen på et rent, fast og jevnt underlag. Î Sett på parkeringsbremsen. ¾ Utfør vedlikeholds- og rengjøringsarbeider Î Fest en vannslange med vanlig hurtigkobling på på...
Página 185 Vedlikehold Merknad Merknad Dersom giverbatteriet står i et kjøretøy, må La disse arbeidene utføres på et fagverk- dette kjøretøyet ikke startes under starthjel- sted. peprosessen. Få smuss og gressrester under kilereimdekslet på Î Start maskinen. klippeverket fjernet på et fagverksted. Î...
Página 186: Demontering/Montering Såsom Innstilling Av Klippeverket
Demontering/montering såsom innstilling av klippeverket Få hjulakslene bak smurt inn med vannavvisende Senk skjæreverket ned, og sett det i den nederste Î Î spesialfett på et fagverksted. posisjonen. Få skjæreverktøyet slipt eller skiftet ut på et fag- Sett i stikkbolten utenfra til høyre, over spaken for Î...
Página 187: Lagring
Lagring Transport Avstanden skal alltid være lik. Du kan ev. stille inn riktig nivå som følger. Foreta innstillingen på innstillingssegmentet [1] på skjæreverket: Merknad Løsne kontramutter [2]. Maskinen er ikke godkjent og registrert i Î For å stille inn nivået skru på innstillingsmut- henhold til veiloven.
Página 188: Feilretting
Feilretting Feilretting ADVARSEL ! Fare for personskader eller materielle skader ¾ Oppsøk ev. et fagverksted hvis du er i tvil. ¾ Sett skjæreknivene på maskinen av før kontroller eller før arbeider. ¾ Beskytt deg mot skader før alle arbeider på maskinen ved å - slå...
Página 189: Informasjon Om Motoren
Informasjon om motoren Informasjon om motoren CE-samsvarserklæring Motorprodusenten er ansvarlig for alle problemer Flere opplysninger om maskinen finner du i den separate CE-samsvarserklæringen som når det gjelder motorens ytelse, ytelsesmåling, er en del av denne driftsveiledningen. tekniske data, garanti og service. Informasjonen finner du i den separat medfølgende Miljøriktig avhending eier-/betjeningshåndboken fra motorprodusenten.
Página 190: Kuvakkeiden Selitykset
Sisältö Sisältö Varo! Ulkopuolisia henkilöitä! Pidä muut pois vaara-alueelta! Kuvakkeiden selitykset ........190 Turvallisuus ............191 Turvaohjeet ............192 Määräystenmukainen käyttö........195 Tyyppikilpi ............195 Turvalaitteet ............195 Osien kiinittäminen ..........196 Hallintalaitteet ............197 Käyttöönotto ............197 Käyttö ..............198 Merkkivalopaneeli (mallista riippuen, lisävaruste) ............201 Huolto ..............202 Leikkuulaitteen irroittaminen, kiinnittäminen ja säätäminen ............204 Vaara! Koneen tahattoman päällekyt- Säilyttäminen ............205...
Página 191: Turvallisuus
Turvallisuus Vaara! Avotuli, kipinät ja tupakointi Varoitus! kielletty! Aja rinteen suuntaisesti. Älä aja poikki- suuntaan, suoraan rinnettä ylös ja alas. Huomio! Älä hävitä käytettyjä akkuja talousjätteiden mukana. Vaara! Koneen tahattoman päällekyt- kemisen vaara Ota virta-avain pois ennen kuin alat huol- taa ajoleikkuria.
Página 192: Turvaohjeet
Turvaohjeet Turvaohjeet Oma ja muiden turvallisuus Lue nämä käyttöohjeet huolellisesti ennen ajoleikkurin ensimmäistä käyttö- ¾ Turvallisuussyistä lapset ja henkilöt, jotka kertaa ja noudata niissä olevia ohjeita. eivät ole lukeneet käyttöohjetta, eivät saa Säilytä käyttöohje myöhempää tarvetta ja käyttää ajoleikkuria. seuraavaa omistajaa varten. ¾...
Página 193 Turvaohjeet Turvaohjeet ¾ Irroita säätötyökalu, ruuvitaltta ja kiintoavain ¾ Älä leikkaa ylikorkeaa, kuivaa ruohoa (tai ennen kuin kytket ajoleikkuriin virran päälle. sänkipeltoa). Älä aja kuivan lehtikasan päältä. Pyörivän leikkuulaitteen alle joutuva työkalu Älä pysäköi ajoleikkuria kuivan ruohon tai aiheuttaa tapaturmavaaran. lehtikasan päälle.
Página 194 Turvaohjeet Turvaohjeet ¾ Aja rinteessä aina rauhallisesti ja jarruta ¾ Tämä ajoleikkuri on tarkoitettu vain varovasti. Kun ajat alaspäin, pidä moottori yksityisalueiden nurmikoiden hoitamiseen. vaihteelle kytkettynä ja aja hitaasti. Ole erittäin Kuljettajaan tai muihin ihmisiin mahdollisesti varovainen suuntaa vaihtaessasi. kohdistuvien tapaturmavaarojen vuoksi ajoleikkuria ei saa käyttää...
Página 195: Määräystenmukainen Käyttö
Määräystenmukainen käyttö Määräystenmukainen käyttö Turvalaitteet Ulosheittoaukon suoja S [A] Tämä laite on tarkoitettu käytettäväksi - ajoleikkurina nurmikoiden leikkaamiseen koti- ja VARO! harrastelijapuutarhoissa, - ainoastaan tälle ajoleikkurille hyväksytyillä varus- Älä koske leikkuulaitteeseen. Varo ulos teilla ja sinkoutuvia esineitä. - tässä käyttöohjeessa annettujen käyttö- ja turvalli- ÂTapaturmavaara suusohjeiden mukaisesti.
Página 196: Osien Kiinittäminen
Osien kiinittäminen Osien kiinittäminen Ohje Älä vahingoita istuimen pitimen kaapelia istuinta asentaessasi! Työnnä liian pitkä kaa- Ohje peli takaisin istuimen kannattimen aukkoon. Jotta ajoleikkuria voi työntää käsin, on voi- mansiirron irtikytkentävivun oltava vastaa- vassa asennossa. Ks. kohta Käyttö - Ajoleik- kurin työntäminen.
Página 197: Hallintalaitteet
Hallintalaitteet Hallintalaitteet Huomio! ¾ Kiinnitä ja irrota akku aina oikeassa Yleiskuva A järjestyksessä. ¾ Käytä akkua vain napojen suojus (mallista 1 Eteenpäinajopoljin riippuen joko plusnavan suojus tai koko akun 2 Peruutuspoljin suojakansi) asennettuna. 3 Ohjauspylvään lukitusvipu 4 Leikkuukorkeuden säätövipu 5 Kaasuvipu/rikastin* Ohje 6 Rikastin* Akku sijaitsee kuljettajan istuimen alla.
Página 198: Käyttö
Käyttö Kuljettajan istuimen säätäminen Y Ajovalaisimien kytkeminen päälle ja pois (riippuen tyypistä ja mallista) päältä K (lisävaruste mallista riippuen) Ohje Kytke ajovalaisin päälle kääntämällä kytkin Î ON-asentoon. Mallista riippuen ajoleikkurissa on säädettä- vä istuin ja läsnäolon tunnistava anturi. Kytke ajovalaisin pois päältä kääntämällä kytkin Î...
Página 199 Käyttö Moottorin sammuttaminen D E OCR-toiminnolla varustettu virtalukko Db Tämä virtalukko on varustettu OCR-toiminnolla (= käyttäjä valvoo ruohonleikkuuta peruutusvaihdetta Siirrä kaasuvipu keskiasentoon. Î käytettäessä). Anna moottorin käydä noin 20 sekuntia. Î Käynnistä moottori kääntämällä virta-avainta oi- Käännä virta-avain asentoon Î Î kealle , kunnes moottori käy.
Página 200: Ruohon Leikkaaminen
Käyttö Laitteen pysäyttäminen M Valitse leikkuukorkeuden esisäätö laittamalla sok- Î katappi [2] korkeudensäätölevyn reikään 3 . Nosta jalka ajopolkimelta [B] tai [C]. Î Paina jarrupoljinta [A], kunnes ajoleikkuri py- Ohje Î sähtyy. Korkeus muuttuu reiästä reikään noin 6,4 mm verran. Pienin leikkuukorkeus on noin 3,2 cm ja suurin noin 10 cm.
Página 201: Vihjeitä Nurmikonhoitoon
Merkkivalopaneeli (mallista riippuen, lisävaruste) Istu kuljettajanistuimelle. Noudata seuraavia ohjeita: Î Käynnistä moottori ohjeiden mukaisesti. • Älä leikkaa märkää ruohoa. Lyhennä ruohoa Î Siirrä kaasuvipu asentoon korkeintaan 2 cm kerrallaan. Î Kytke leikkuulaite päälle. • Leikkaa korkea nurmikko vähitellen. Î Vapauta seisontajarru painamalla jarrupoljin ensin •...
Página 202: Huolto
Huolto Merkkivalopaneelissa on mallista riippuen seuraavat Öljytaso – – näytöt H : 1 Öljynpaine Tämän merkkivalon syttyessä Öljytaso on liian alhainen. sammuta moottori heti ja tarkista Sammuta moottori heti ja tarkista öljytaso (ks. öljytaso. Toimita ajoleikkuri tarvit- Î moottorin käyttöhje). Lisää öljyä tarvittaessa. taessa pienkonehuoltoon.
Página 203 Huolto Leikkuulaitteen puhdistaminen Ohje Toimita vanhat akut myyjäliikkeeseen tai ongelmajätekeräykseen. Poista akku ennen VAARA! kuin viet ajoleikkurin romutettavaksi. Leikkuulaitteessa on liikkuvia ja teräviä teriä. Käynnistysapukaapelin käyttö ÂTapaturmavaara VAARA! ¾ Käytä suojakäsineitä. ¾ Puhdista varovasti leikkuuterät. Räjähdysvaara. Oikosulun vaara. ¾ Huomaa, että yhden terän liikuttaminen ¾...
Página 204: Leikkuulaitteen Irroittaminen, Kiinnittäminen Ja Säätäminen
Leikkuulaitteen irroittaminen, kiinnittäminen ja säätäminen 10 käyttötunnin jälkeen Sulakkeiden vaihto: Vaihda viallisten sulakkeiden tilalle vain saman- Î Voitele kaikki ajo- ja jarrupolkimen nivel- ja laake- tyyppiset sulakkeet. Î rointikohdat muutamalla tipalla voiteluöljyä. Hydrauliöljyn paisuntasäiliö R Puhdista akun navat ja liittimet. Î...
Página 205: Säilyttäminen
Säilyttäminen Leikkuulaitteen säätö O VAROITUS! Ripustus / nostovarret toimivat jousiavus- Siirrä ajoleikkuri tasaiselle alustalle. Kytke seison- Î teisesti ja voivat ponnahtaa takaisin ylös, tajarru. kun leikkuulaite on irroitettu nostovarsista. Ohje Vapautettaessa leikkuukorkeuden säätövi- Tarkista renkaiden ilmanpaine ennen leik- pu leikkuulaitteen ollessa irrotettu se saat- kuulaitteen suoristamista.
Página 206: Kuljettaminen
Kuljettaminen Pitkät matkat Pyyhi kaikki metalliosat ruostumisen estämiseksi Î öljyyn kastetulla rievulla tai käytä sprayöljyä. Lataa akku. VAROITUS! Î Irroita akku ajoleikkurista pitkän säilytyksen ajaksi Î Epävakaa ja kiinnittämätön ajoluiska on (esim. talveksi). vaarallinen. Lataa akkua pitkän säilytyksen aikana 6 - 8 viikon Î...
Página 207: Häiriöiden Selvittäminen
Häiriöiden selvittäminen Häiriöiden selvittäminen VAROITUS! Tapaturmien tai laitevaurioiden vaara. ¾ Epäselvässä tapauksessa toimita ajoleikkuri pienkonehuoltoon. ¾ Sammuta ajoleikkuri aina ennen leikkuulaitteelle tehtäviä töitä ja tarkastuksia. ¾ Suojaa itsesi tapaturman varalta ennen koneelle tehtäviä huoltotöitä - sammuta moottori - irroita virta-avain - kytke pysäköintijarru - odota, kunnes kaikki liikkuvat osat ovat varmasti pysähtyneet - odota, kunnes moottori on jäähtynyt...
Página 208: Moottoriin Liittyvää Tietoa
Moottoriin liittyvää tietoa Moottoriin liittyvää tietoa EY-vaatimustenmukaisuusvakuutus Moottorin valmistaja on vastuussa kaikista moottoriin Löydät nämä ja muut tiedot erillisestä EY-vaatimustenmukaisuusvakuutuksesta, liittyvistä ongelmista, jotka koskevat tehoa, joka on tämän käyttöohjeen olennainen osa. tehonmittausta, teknisiä tietoja, takuuta ja huoltoa. Lisätietoja löydät koneen mukana toimitettavasta Hävittäminen ympäristöystävällisesti erillisestä...
Página 209: Znaczenie Symboli
Spis treści Spis treści Ostrożnie! Osoby postronne W obszarze zagrożenia nie mogą prze- Znaczenie symboli ..........209 bywać osoby trzecie! Dla własnego bezpieczeństwa ......210 Instrukcje bezpieczeństwa........211 Użytkowanie zgodne z przeznaczeniem .....214 Tabliczka znamionowa.........214 Wyposażenie zabezpieczające ......215 Montaż ..............215 Elementy obsługowe ...........217 Uruchomienie ............217 Eksploatacja ............218 Wskazanie łączone...
Página 210: Dla Własnego Bezpieczeństwa
Dla własnego bezpieczeństwa Niebezpieczeństwo! Niedopuszczal- Ostrzeżenie! ne jest występowanie ognia, iskier, Kosić tylko w poprzek do kierunku otwartego światła i palenie tytoniu! nachylenia zbocza, nigdy w kierunku do góry i na dół zbocza. Uwaga! Nie wyrzucać zużytych akumulatorów do domowego kosza na śmieci. Niebezpieczeństwo! Nieumyślne włączenie Przed rozpoczęciem prac przy urządze-...
Página 211: Instrukcje Bezpieczeństwa
Instrukcje bezpieczeństwa Instrukcje bezpieczeństwa Ochrona użytkownika i ochrona innych Przed pierwszym użyciem urządzenia należy starannie przeczytać niniejszą osób instrukcję eksploatacji oraz przestrzegać ¾ Ze względów bezpieczeństwa nie należy jej. Zachować niniejszą instrukcję eksplo- pozwalać na użytkowanie urządzenia przez atacji do późniejszego użytku lub w celu dzieci lub inne osoby, które nie zapoznały się...
Página 212: Przed Rozpoczęciem Pracy
Instrukcje bezpieczeństwa Instrukcje bezpieczeństwa Przed rozpoczęciem pracy Podczas pracy ¾ Przed rozpoczęciem pracy zapoznać się ¾ Nie kosić trawników z trawą o źdźbłach z urządzeniem, jego funkcjami i elementami dłuższych niż 25 cm. obsługowymi. ¾ Zachować ostrożność podczas jazdy. Przed ¾...
Página 213: Ogólne Instrukcje Bezpieczeństwa
Instrukcje bezpieczeństwa Instrukcje bezpieczeństwa Po zakończeniu pracy ¾ Jeśli zespół tnący natrafi na ciało obce (np. kamień) lub urządzenie zacznie nagle drgać Po opuszczeniu siedzenia urządzenia zawsze w sposób nietypowy, natychmiast wyłączyć Î wyłączyć silnik. Wyjąć kluczyk zapłonowy i włą- silnik.
Página 214: Użytkowanie Zgodne Z Przeznaczeniem
Instrukcje bezpieczeństwa Instrukcje bezpieczeństwa ¾ Wyciekające płyny hydrauliczne mogą ¾ Nie używać urządzenia, gdy istnieje ryzyko spowodować poważne obrażenia ciała. Nigdy wystąpienia deszczu lub burzy. nie sprawdzać nieszczelności gołą ręką! ¾ Obchodzić się ostrożnie z paliwem. Opary Użyć w tym celu kawałka papieru lub tektury. paliwa/benzyny są...
Página 215: Wyposażenie Zabezpieczające
Wyposażenie zabezpieczające Informacje o kierunkach Budowa 1 Numer modelu 2 Nazwa modelu Informacje o kierunkach (np. z lewej, z prawej 3 Masa strony urządzenia) odnoszą się zawsze do jazdy do 4 Znak CE przodu. 5 Producent Montaż 6 Prędkość obrotowa silnika w min 7 Moc 8 Numer seryjny Wskazówka...
Página 216 Montaż Montaż siedzenia C NIEBEZPIECZEŃSTWO! Niebezpieczeństwo zatrucia i odniesienia Odkręcić i wyjąć śruby oraz nakrętki na wsporniku Î obrażeń w przypadku kontaktu z kwasem siedzenia 1 . akumulatorowym Przymocować wspornik siedzenia do uchwytu Î ¾ Nosić okulary i rękawice ochronne. wspornika 2 3 usuniętymi wcześniej śrubami i nakrętkami.
Página 217: Elementy Obsługowe
Elementy obsługowe Uruchomienie Demontaż Zdemontować pokrywę biegunów akumulatora. Î Przed każdym użyciem Odłączyć najpierw czarny przewód/czarne prze- Î wody (-/biegun ujemny). Następnie odłączyć czerwony przewód/czerwone Sprawdzić: Î przewody (+/biegun dodatni). • wszystkie elementy wyposażenia zabezpiecza- jącego, Ładowanie akumulatora • poziom oleju (patrz instrukcja obsługi silnika), •...
Página 218: Eksploatacja
Eksploatacja Otwarcie zaworu benzyny J Ustawienie podłokietników Yb Podnieść podłokietnik 1 . Î Obrócić element regulacyjny, ustawiając go w od- Za pomocą zaworu benzyny można otworzyć lub Î powiednim położeniu 2 : zamknąć dopływ paliwa lewego i prawego zbiornika - 0 = najniższe położenie paliwa.
Página 219 Eksploatacja Stacyjka zapłonowa z funkcją OCR Db Wskazówka Stacyjka zapłonowa jest wyposażona w funkcję Próba rozruchu powinna trwać maksymalnie 5 sekund. Przed kolejną próbą rozruchu OCR (= koszenie na biegu jazdy wstecz pod odczekać 10 sekund. kontrolą użytkownika). Aby uruchomić silnik, przekręcić kluczyk zapło- Î...
Página 220 Eksploatacja Ustawienie wysokości cięcia I Zająć miejsce na siedzeniu kierowcy. Î Włączyć silnik. Î Zwolnić hamulec postojowy, wciskając do oporu Aby ustawić wysokość cięcia, użyć dźwigni regu- Î Î lacji wysokości cięcia [3]. pedał hamulca, a następnie ponownie go zwal- niając.
Página 221: Wskazówki Dotyczące Pielęgnacji Trawy
Eksploatacja Koszenie Wskazówki dotyczące koszenia Nie kosić mokrej trawy. Jechać powoli z maksymalną prędkością obrotową silnika. OSTROŻNIE! Przy ustawianiu wysokości cięcia i prędkości Przedmioty wyrzucane z dużą siłą jazdy zwracać uwagę, aby nie przeciążyć (skoszona trawa, kamienie itp.) urządzenia. Zależnie od długości, rodzaju i wilgotności koszonej trawy należy dopaso- ÂNiebezpieczeństwo odniesienia obrażeń...
Página 222: Wskazanie Łączone (W Zależności Od Modelu, Opcjonalnie)
Wskazanie łączone (w zależności od modelu, opcjonalnie) 1 Ciśnienie Gdy lampka sygnalizacyjna świe- Odstawienie urządzenia oleju ci przy włączonym silniku, natych- miast wyłączyć silnik i sprawdzić Zatrzymać urządzenie. Î poziom oleju. W razie potrzeby Wyłączyć zespół tnący. Î zwrócić się do specjalistycznego Ustawić...
Página 223: Konserwacja
Konserwacja Czyszczenie urządzenia Poziom oleju – – Uwaga! Zbyt niski poziom oleju silnikowego. ¾ Do czyszczenia urządzenia nie używać myjki wysokociśnieniowej. Niezwłocznie wyłączyć silnik i sprawdzić poziom Î oleju silnikowego (patrz instrukcja eksploatacji Ustawić urządzenie na twardym i równym pod- Î...
Página 224: Konserwacja Urządzenia
Konserwacja Konserwacja urządzenia Ciśnienie opon Przestrzegać instrukcji dotyczących konserwacji, OSTRZEŻENIE! Î podanych w instrukcji obsługi silnika. Zwiększone ciśnienie opon Pod koniec sezonu zlecić sprawdzenie i konser- Î wację urządzenia w specjalistycznym punkcie ÂNiebezpieczeństwo wypadku i uszkodze- serwisowym. nia urządzenia ¾ Nie przekraczać maksymalnego Wskazówka dopuszczalnego ciśnienia opon (patrz Stary, zużyty olej pozostały po wymianie...
Página 225: Demontaż/Montaż I Nastawianie Zespołu Tnącego
Demontaż/montaż i nastawianie zespołu tnącego Co 50 godzin pracy Zlecić w specjalistycznym punkcie serwisowym Î nasmarowanie osi tylnych kół specjalnym smarem Usunięcie zabrudzeń i resztek trawy z przekładni hydrofobowym. Î napędu zlecić w specjalistycznym punkcie serwi- Zlecić naostrzenie lub wymianę zespołu tnącego Î...
Página 226: Przechowywanie
Przechowywanie Demontaż U V Ustawienie bocznego poziomu zespołu tnącego Ustawić zespół tnący w środkowym położeniu Î Ustawić urządzenie na równym podłożu i włączyć wertykalnym. Î hamulec postojowy. Ostrożnie obracać zewnętrzne noże tnące w po- Î Ustawić koła zespołu tnącego w najwyższym przek do kierunku jazdy.
Página 227: Transport
Transport OSTRZEŻENIE! W przypadku dłuższego okresu przechowywania Î ładować akumulator co 6–8 tygodni i przed po- Niebezpieczeństwo przy nownym zamontowaniem. niewystarczającym zamocowaniu Spuścić paliwo i wyłączyć silnik – patrz instrukcja Î ÂTurbulencje podczas transportu obsługi silnika. ¾ Przed wjechaniem na przyczepę lub Sprawdzić...
Página 228: Usuwanie Usterek
Usuwanie usterek Usuwanie usterek OSTRZEŻENIE! Niebezpieczeństwo odniesienia obrażeń lub wystąpienia szkód materialnych ¾ W wątpliwych przypadkach zawsze zwracać się do specjalistycznego punktu serwisowego. ¾ Przed każdą kontrolą lub pracami przy nożach tnących wyłączyć urządzenie. ¾ Przed rozpoczęciem wszelkich prac przy urządzeniu chronić się przed zranieniami, wykonując następujące czynności: - wyłączyć...
Página 229: Informacje Dotyczące Silnika
Informacje dotyczące silnika Informacje dotyczące silnika Deklaracja zgodności CE Producent silnika odpowiada za wszystkie problemy Więcej informacji dotyczących urządzenia znajdą Państwo w oddzielnej deklaracji związane z mocą, pomiarem mocy, danymi zgodności CE, która stanowi część niniej- technicznymi, gwarancją i serwisem. szej instrukcji eksploatacji.
Página 230: Sümbolite Tähendused
Sisu Sisu Ettevaatust! Ümberseisvad isikud Hoidke kolmandad isikud ohupiirkonnast Sümbolite tähendused .........230 eemal. Teie ohutuse huvides ...........231 Ohutusjuhised............232 Sihtotstarbekohane kasutus ........235 Tüübisilt ...............235 Ohutusseadised...........235 Montaaž ...............235 Käsitsemiselemendid...........237 Käikuvõtmine ............237 Käitus..............238 Kombinäidik (olenevalt mudelist, optsionaalne) ..241 Hooldus ...............242 Lõikemehhanismi demontaaž/montaaž ja seadistamine ............244 Ladustamine ............245 Oht! Ettekavatsematu sisselülitamine...
Página 231: Teie Ohutuse Huvides
Teie ohutuse huvides Oht! Tuli, sädemed, lahtine valgustus Hoiatus! ja suitsetamine keelatud! Ärge sõitke kunagi mööda kallakut üles- ja allamäge, vaid alati ainult risti kallakuga. Tähelepanu! Ärge käidelge vanu akusid olmejäätmetes. Oht! Ettekavatsematu sisselülitamine Tõmmake enne seadme kallal töötamist süütevõti välja. Järgige käesolevas juhendis esitatud juhiseid.
Página 232: Ohutusjuhised
Ohutusjuhised Ohutusjuhised Enese- ja inimeste kaitse Lugege enne oma seadme esmakordset kasutamist käesolev käitusjuhend ¾ Ohutusalastel põhjustel ei tohi lapsed või hoolikalt läbi ja tegutsege selle järgi. isikud, kes ei tunne kasutuskorraldust, seadet Hoidke käesolevat käitusjuhendit hilise- kasutada. maks kasutamiseks või hilisemate omanike jaoks alal.
Página 233 Ohutusjuhised Ohutusjuhised ¾ Käitage seadet ainult tehniliselt laitmatus ¾ Ärge sõitke kunagi töötava seisundis. Ärge muutke kunagi tehase lõikemehhanismiga üle kruusa või poolt eelseadistatud mootoriseadeid. Laske kõnniteede. Valitseb kivilöögi oht! kahjustused kvalifitseeritud erialaspetsialistil või ¾ Ärge sõitke niitmisel üle kõrge kasvuga erialatöökojas remontida.
Página 234: Pärast Kasutamist
Ohutusjuhised Ohutusjuhised ¾ Võtke nõlvadel alati võimalikult pehmelt ¾ Antud seade on ette nähtud rohu- ja kohalt ja pidurdage ettevaatlikult. Kui sõidate murupindade hoolitsuseks eravaldkonnas. allapoole, siis jätke mootor sidestatuks ja sõitke Kasutaja või teiste isikute kehalise ohustamise aeglaselt. Olge suuna muutmisel eriti ettevaatlik. tõttu ei tohi seadet liigivõõrasteks eesmärkideks kasutada.
Página 235: Sihtotstarbekohane Kasutus
Sihtotstarbekohane kasutus Sihtotstarbekohane kasutus Ohutusseadised Väljaheiteklapp S [A] Antud seade on ette nähtud kasutamiseks - traktor-muruniidukina muru niitmiseks maja ümber ETTEVAATUST ! ja koduaedades. - koos tarvikutega, mis on antud traktor-muruniiduki Kokkupuude lõikenugade ja jaoks heaks kiidetud. väljapaisatavate esemetega - vastavalt käesolevas käitusjuhendis esitatud kirjel- ÂVigastusoht dustele ja ohutusjuhistele.
Página 236 Montaaž Roolisamba monteerimine Bb Haakeseadise monteerimine (optsionaalne) (olenevalt mudelist) Cc Roolisamba alumine osa [A] Eemaldage haakeseadis [1] koos poltide [2] ja Î mutritega [3] seadme 1 tagaseinalt [4]. Juhis Pöörake haakeseadist horisontaalselt 180° võrra. Ainult seadmetel, millel klapiti alumine rooli- Î...
Página 237: Käsitsemiselemendid
Käsitsemiselemendid Paigaldus Ba 11 Kütusepaak Ühendage esmalt punane kaabel / punased 12 Paagi täitetaseme näidik* Î 13 Käigukasti lahtilukustushoob kaablid (+/plusspoolus) külge 1 . 14 Haakeseade* Ühendage seejärel must kaabel / mustad kaablid Î 15 Purgihoidik (-/miinuspoolus) külge 2 . Monteerige akupooluste kate.
Página 238: Käitus
Käitus Seisupiduri sisse- või väljalülitamine M Käetugede seadistamine Yb Seadke käetugi üles 1 . Î Keerake seadistussegment soovitud posit- Vajutage seisupiduri sisselülitamiseks piduripe- Î Î daal [A] täiesti alla ja vajutage lülitit [D] siooni 2 : - 0 = madalaim positsioon Vajutage seisupiduri väljalülitamiseks piduripe- Î...
Página 239 Käitus Tähelepanu ! Mootori käivitamine D E F ¾ Ärge vajutage edaspidi- või tagurpidisõidu Juhis segurikastusseadise kohta pedaali, mil vajutate piduripedaali või seisupidur Segurikastusseadist F kasutatakse seadme on sisse lülitatud. See võib põhjustada käivitamiseks külma mootori korral. Osadel käigukastil kahjustusi. mudelitel segurikastusseadis puudub, moo- tor seadub automaatselt vastavale käivi- Piduripedaal tusprotseduurile.
Página 240 Käitus Lõikekõrguse seadistamine I Tähelepanu ! ¾ Kui lõikemehhanism tabab võõrkeha (nt kivi) Rakendage lõikekõrguse seadistamiseks lõikekõr- Î või seade hakkab ebatavaliselt vibreerima, siis guse seadehooba [3]. seisake kohe mootor. ¾ Uurige seadet enne edasist käitust kahjustuste Transpordiasend: suhtes. Ärge kasutage seadet kahjustuste Hoob on kõige ülemises asendis „T“.
Página 241: Kombinäidik (Olenevalt Mudelist, Optsionaalne)
Kombinäidik (olenevalt mudelist, optsionaalne) Muruhoolitsuse nõuanded Juhis Ärge pukseerige kunagi seadet. Selle Niitmine tagajärjeks võivad olla rasked käigukastikah- justused. Muru koosneb erinevatest rohuliikidest. Kui Te niidate sageli, kasvavad rohkem rohttaimed, mis juurduvad tugevasti ja moodustavad tugeva rohukamara. Kui Te niidate harva, siis arenevad rohkem kõrge kasvuga rohttaimed ja muud metsürdid (nt ristik, kirikakar...).
Página 242: Hooldus
Hooldus Tüüp 1 Ha Hooldus Õlivahetuse näit HOIATUS ! Vigastuste või materiaalsete kahjude oht Õlivahetus – ¾ Viige seadmel hooldus- ja puhastustöid läbi ainult seisatud mootori korral. ¾ Tõmmake süütevõti välja ja süüteküünla Vahetage viivitamatult mootoriõli (vt mootori käi- Î pistik maha.
Página 243 Hooldus Puhastusdüüsiga lõikemehhanism Kui abiaku on paigaldatud sõidukisse, siis ei tohi olla sõiduki käivitusabiprotseduuri ajal (optsionaalne) T käivitatud. Puhastamine Pange seade seisma puhtale kõvale aluspinnale. Käivitage seade: Î Î Lülitage seisupidur sisse. Lülitage seisupidur sisse. Î Î Kinnitage veevoolik laiatarbe kiirliitmikuga puhas- Ühendage käivitusabikaablid vastupidises järje- Î...
Página 244: Lõikemehhanismi Demontaaž/Montaaž Ja Seadistamine
Lõikemehhanismi demontaaž/montaaž ja seadistamine Lõikemehhanismi demontaaž/montaaž ja Iga 50 töötunni tagant seadistamine Laske mustus ja rohujäägid ajamikäigukastist Î erialatöökojas eemaldada. HOIATUS ! Laske ajamikiilrihmad, noavõllid ja pingutusrullid Î Vigastuste või materiaalsete kahjude oht erialatöökojas kulumise ning kahjustuste suhtes üle kontrollida. ¾...
Página 245: Ladustamine
Ladustamine Lõikemehhanismi nivoo seadistamine eest Eemaldage kiilrihm U [A] PTO sidurilt (mootori Î rihmaseib) U [B]. Selleks tõmmake kiilrihma tahapoole P vasakut või paremat külge tahapoole ja siis alla, mil ajate mootori rihmaseibi käsitsi vastupidises Juhis suunas ringi. Kontrollige esmalt lõikemehhanismi külgmist nivood.
Página 246 Transportimine Pikad vahemaad Tähelepanu ! Keskkonna ohustamine väljavoolava kütuse tõttu HOIATUS ! ¾ Ärge transportige seadet kallutatud asendis. Oht ebastabiilsete ja kindlustamata rampide tõttu Kasutage suurte kauguste korral transpordisõidukit. Î Lükake seade käsitsi tühikäigul transpordisõiduki ÂRaskete inim- ja materiaalsete kahjude oht Î...
Página 247: Rikete Kõrvaldamine
Rikete kõrvaldamine Rikete kõrvaldamine HOIATUS ! Vigastuste või materiaalsete kahjude oht ¾ Pöörduge kahtluse korral alati erialatöökotta. ¾ Seisake iga kord enne kontrolli või lõikenugade kallal töötamist seade. ¾ Kaitske ennast vigastuste eest, enne kõiki töid seadmel - seisake mootor, - tõmmake süütevõti eest ära, - lülitage seisupidur sisse, - oodake ära, kuni kõik liikuvad osad on täielikult seisma jäänud,...
Página 248: Informatsioon Mootori Kohta
Informatsioon mootori kohta Informatsioon mootori kohta CE vastavusdeklaratsioon Mootori tootja vastutab kõigi mootoriga seonduvate Edasised andmed leiate seadme kohta eraldi kaasapandud CE vastavusdeklarat- probleemide eest nagu võimsus, võimsuse sioonist, mis on käesoleva käitusjuhendi mõõtmine, tehnilised andmed, pretensiooniõigus ja koostisosa. teenindus. Informatsiooni leiate mootori tootja eraldi Keskkonnasõbralik utiliseerimine kaasapandud omaniku/operaatori käsiraamatust.
Página 249 MTD Products Aktiengesellschaft Industriestraße 23 • 66129 Saarbrücken • Germany Fon/Phone + 49 6805 79-0 • Fax +49 6805 79-442 www.cubcadet.eu...

Cub Cadet 17CIDGHB603 Instrucciones De Funcionamiento Originales

English

Français

Deutsch

Dutch

Italiano

Español

Svenska

Dansk

Norsk

Suomi

Polski

Idiomas disponibles

Enlaces rápidos

Capítulos

Manuales relacionados para Cub Cadet 17CIDGHB603

Resumen de contenidos para Cub Cadet 17CIDGHB603
