Programar puntos
POINT LABEL (ETIQUETA DEL PUNTO): Presione esta tecla programable para colocar el
cursor en este campo. Escriba una etiqueta de punto de 20 caracteres como máximo que aparecerá
en los formatos de mensaje. Si no se ingresa nada, la opción predeterminada será la dirección del
punto.
EXTENDED LABEL (ETIQUETA EXTENDIDA): Presione para colocar el cursor en este
campo. Escriba una etiqueta extendida de hasta 12 caracteres para definir en más detalle la
ubicación o naturaleza del punto.
MORE (MÁS): Presione para pasar a la siguiente pantalla para más programación de puntos.
ACCEPT (ACEPTAR): Presione para guardar las entradas realizadas en esta pantalla.
Programación de puntos de módulo (módulo de monitoreo)
Al presionar la tecla programable MORE (MÁS) en la pantalla Programación de puntos de módulo,
aparece esta pantalla si el tipo de módulo es monitorear.
Posición en la asignación de zonas 1: Se usa para participación en la inhabilitación grupal de zonas.

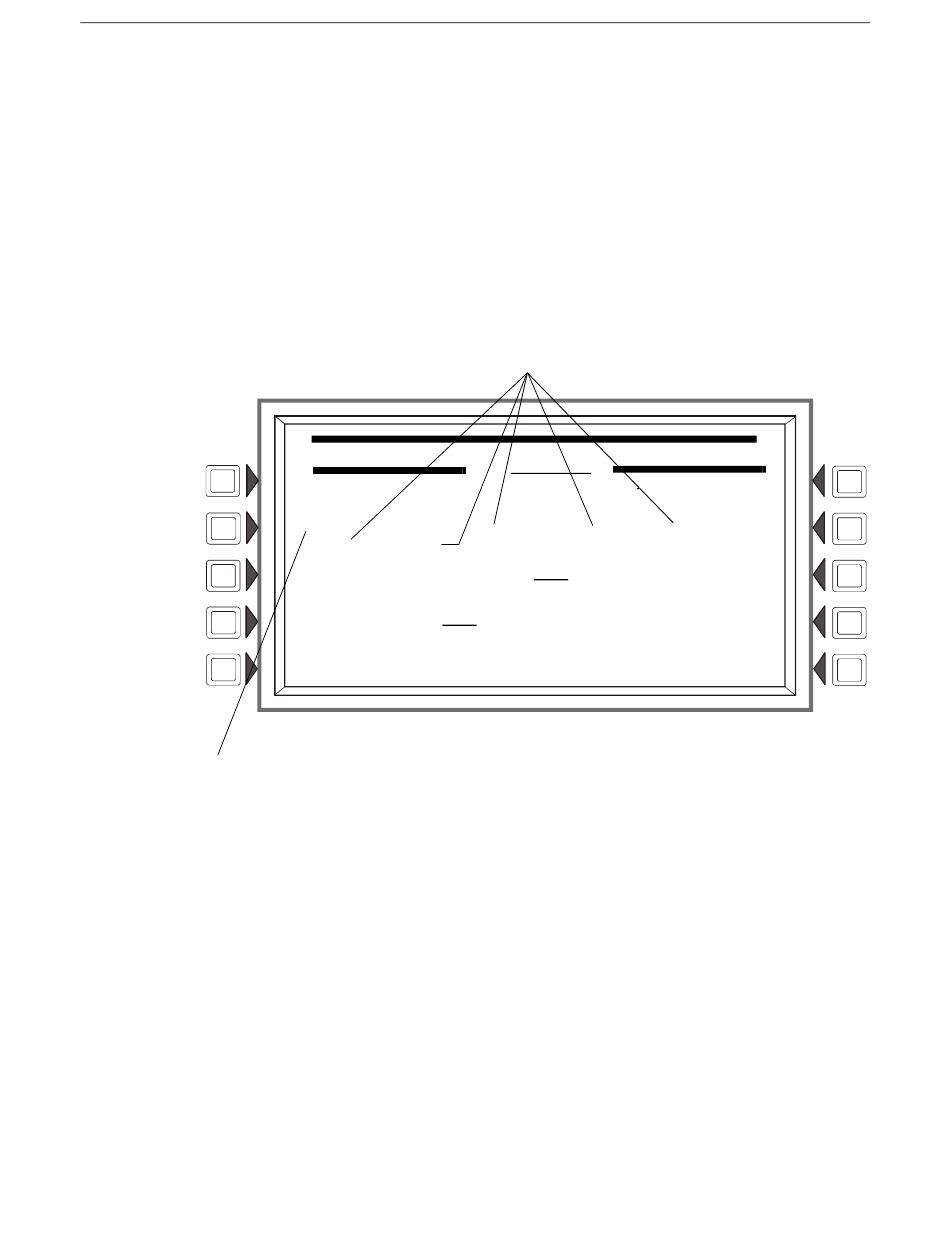

Figura 3.41 Pantalla Programación de puntos de módulo 2 (monitoreo)
Teclas programables
CUSTOM ACTION MESSAGE (MENSAJE DE ACCIÓN PERSONALIZADO): Muestra el
número del mensaje de acción personalizado (un valor de 1 a 100). El valor predeterminado es de 0
(sin mensaje). Presione esta tecla programable para pasar a la pantalla Mensaje de acción
personalizado (se muestra en la Figura 3.35), para ver el mensaje o para elegir un mensaje distinto
para ver cuando se active este punto. Para crear un nuevo mensaje de acción personalizado,
consulte la Sección 3.3.5, "Mensaje de acción personalizado", en la página 45.
ZONE MAP (ASIGNACIÓN DE ZONAS): Muestra las zonas asignadas a este punto. Durante la
programación inicial, la posición uno en la asignación de zonas para cada módulo de monitoreo se
configura en Z0YY, donde YY representa el número de lazo donde se encuentra el módulo. En la
Figura 3.41 más arriba, la posición de zona uno tiene un valor de Z003 (YY = 03). El módulo del
ejemplo se encuentra en el lazo 3.
Para agregar o eliminar zonas, presione esta tecla programable para pasar a la pantalla Asignación
de zonas del módulo. Consulte en "Asignación de zonas" en la página 49 una ilustración y
explicación de la pantalla Asignación de zonas del detector. La pantalla Asignación de zonas del
Manual de programación de NFS2-3030 — N.º de pieza 52545SP:K1 08/05/2013
M O D U L E P O I N T P R O G R A M M I N G
C U S T O M A C T I O N M E S S A G E : 0 2 0
Z O N E M A P :
Z 0 0 3 , Z 1 0 4
Z 1 1 0 , Z 1 1 4
A L A R M V E R I F I C A T I O N : O F F
L O C A L M O D E : O F F
4 - 2 0 D E V I C E S E T U P
Esta selección del menú aparecerá cuando se haya ingresado 4-20MA como la etiqueta de código de
tipo del módulo.
FMM-4-20 solamente: Las posiciones 3 - 7 de la
asignación de zonas se asignan automáticamente a los
umbrales 1 - 5 respectivamente.
L 0 3 M 1 2 3
, Z 1 0 5 , Z 1 0 6
, Z 1 1 5 , Z 1 1 6
Programar
, Z 1 0 7
, Z 1 1 7
M O R E
A C C E P T
B A C K
