Programación de punto especificado
Programación de puntos especificados del módulo (Módulo de monitoreo)
Si presiona la tecla multifunción MORE (Más) en la pantalla Programación de puntos especificados
del módulo, se mostrará la siguiente pantalla si el módulo es de monitoreo.
Esta selección de menú aparecerá cuando se haya ingresado 4-20MA como la Etiqueta de código de tipo del módulo.
Mapeo de zona, posición 1 - Utilícela para la participación en la desactivación de la zona de grupo.

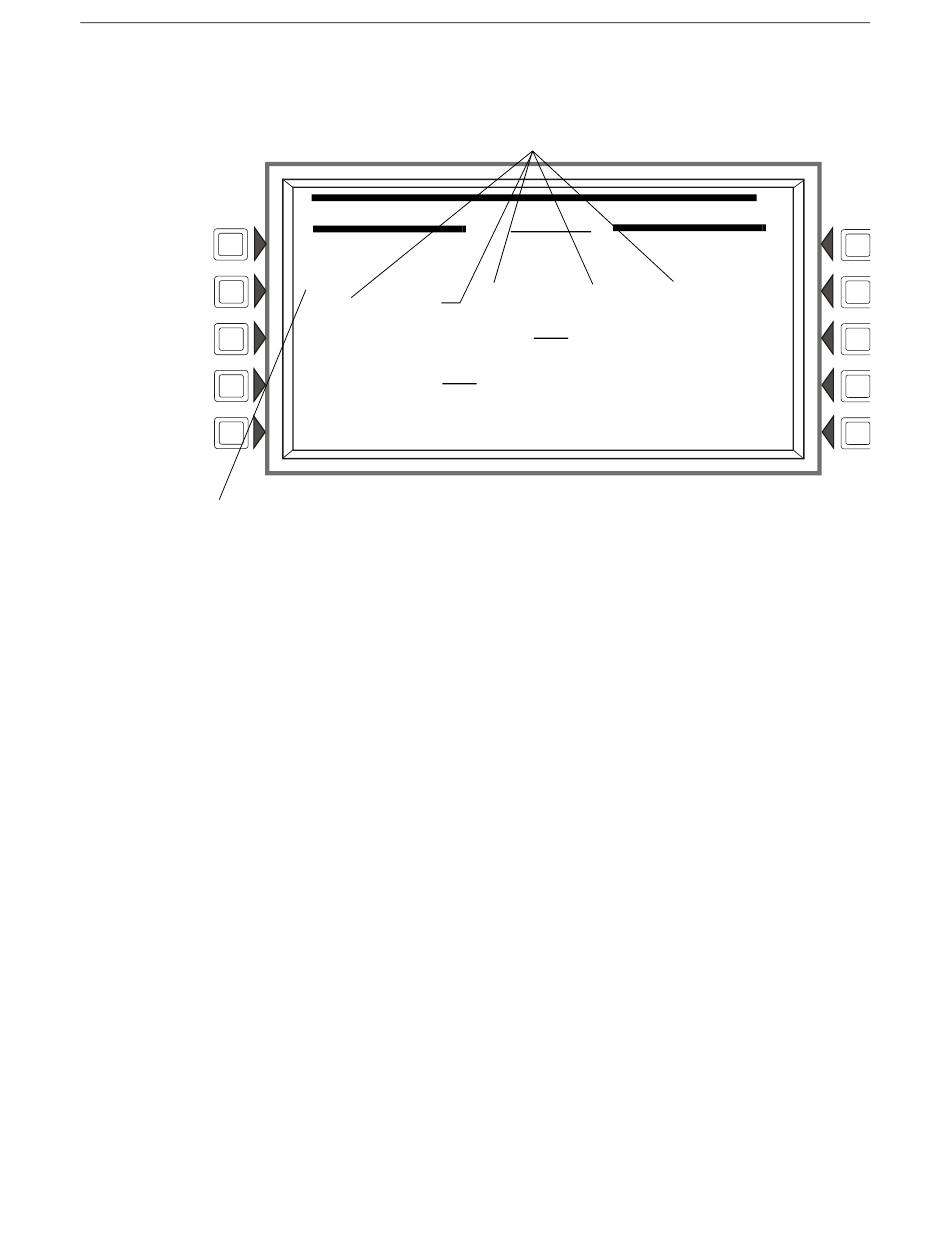

Figura 3.34 pantalla Programación de puntos especificados del módulo 2 (Monitoreo)
Teclas multifunción
CUSTOM ACTION MESSAGE (Mensaje de acción personalizado): Muestra el número de
mensaje de acción personalizado (un valor de 1 a 100). El valor predeterminado es 0 (sin mensaje).
Presione esta tecla multifunción para proceder a la pantalla Mensaje de acción personalizado (que
se muestra en la figura 3.29) para ver el mensaje o para elegir que se vea un mensaje diferente
cuando se activa este punto especificado. Para crear un nuevo mensaje de acción personalizado,
consulte la sección 3.3.5, "Mensaje de acción personalizado", en la página 38.
ZONE MAP (Mapeo de zona): Muestra las zonas mapeadas para este punto especificado. Durante
la programación inicial, la posición uno de mapeo de zona para cada módulo de monitoreo se
configura en Z0YY, donde YY representa el número de lazo donde reside el módulo. En la
figura 3.34 que aparece anteriormente, la posición uno de zona tiene un valor de Z003 (YY = 03).
El módulo del ejemplo reside en el lazo 3.
Para agregar o eliminar zonas, presione esta tecla multifunción para proceder a la pantalla Mapeo
de zona del módulo. Consulte "Mapeo de zona" en la página 42 para obtener una ilustración y una
explicación de la pantalla Mapeo de zona del detector. La pantalla Mapeo de zona del módulo es la
misma, excepto que Módulo reemplaza a Detector en el título y que aparece la dirección del
módulo en lugar de la dirección del detector. Puede mapearse un máximo de diez zonas generales,
de descarga o especiales a un módulo de monitoreo: ninguna de las posiciones de mapeo de zona es
fija. Las posiciones 1 y 3 a 7 tienen funciones adicionales.
Posición 1 - Esta posición se verifica cuando se emite un comando para desactivar la zona de grupo.
Si el número de zona en el comando para desactivar la zona de grupo coincide con el número de
zona en la primera posición del mapeo de zona, se desactivará el punto especificado del módulo.
Posiciones 3 a 7 - Solamente para el módulo FMM-4-20. Estas posiciones se asignan a los
niveles de umbral del FMM-4-20 1 a 5 respectivamente. (El usuario puede programar los
niveles de umbral. Consulte "Programación del módulo de monitoreo FMM-4-20" en la
página 50.) Cada una se activará solamente si el dispositivo se encuentra actualmente en ese
nivel de umbral. Una vez que el dispositivo abandona ese nivel de umbral, la zona en su
posición CBE correspondiente permanecerá activa o inactiva en función de si su umbral está
programado para enclavamiento o rastreo.
Manual de programación NFS2-3030 — P/N 52545SP:D1 10/19/2011
FMM-4-20 solamente - Las posiciones 3 a 7 en el mapeo de zona se
asignan automáticamente a los umbrales 1 a 5 respectivamente.
