BTL PF _ 400- _ _ _ _ -C15A _ _ _ _ - _ _ _ _ _ _
磁歪式リニアスケール – プロファイル形状
5
取付けと接続(続き)
電気接続
5.4
接続バリエーションに応じて、電気接続はケーブルまた
はコネクタを介して行われます。各仕様の接続の割当て
とピン配列については、表 5-2から表 5-5を参照してく
ださい。
シールドとケーブルの配線(13 ページ)に
関する情報を確認してください。
コネクタ
5.4.1
コネクタ S15

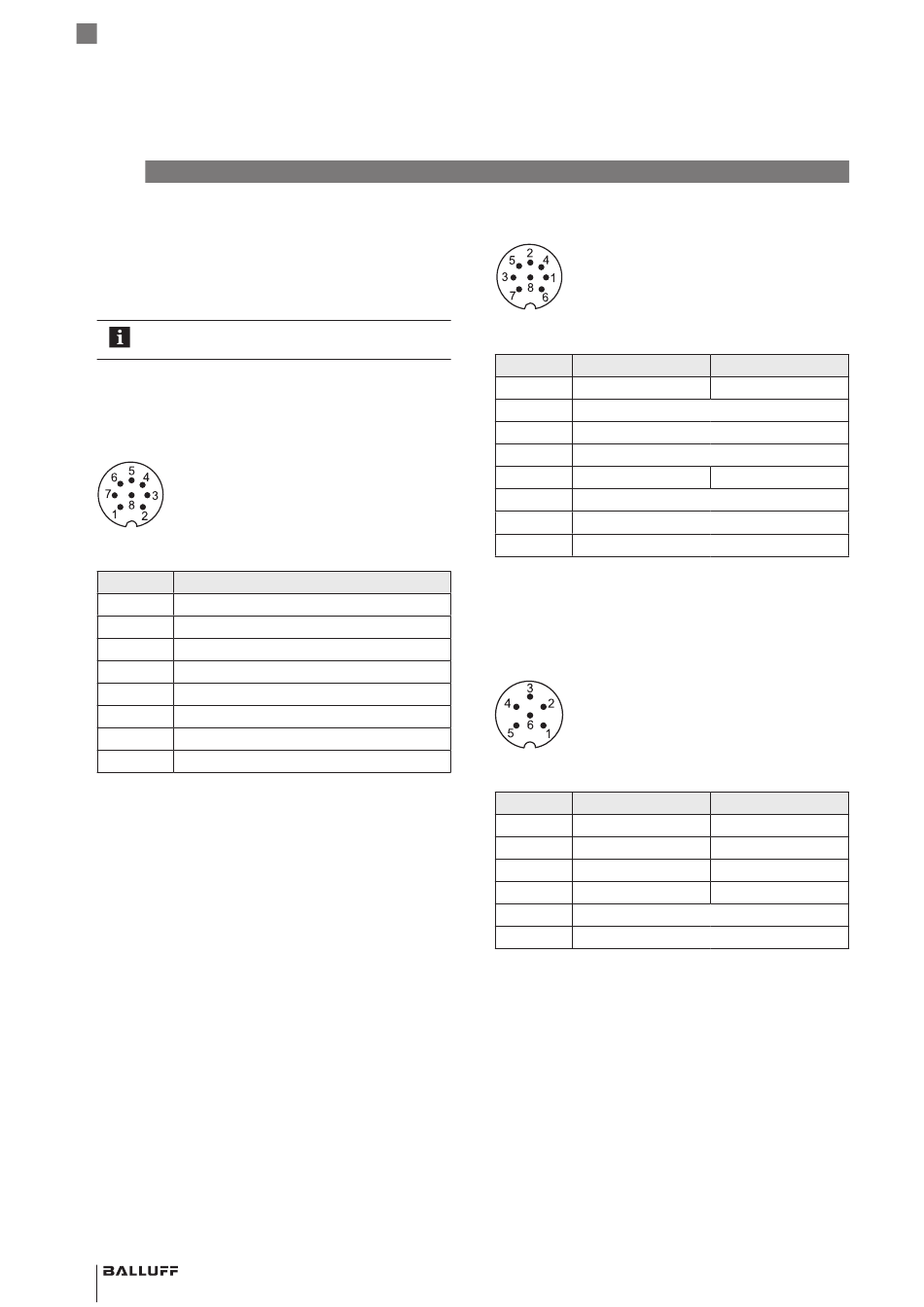

図 5-9:
S15 のピン配列(BTL のコネクタ詳細図)
ピン
1
0 V(出力 2)
2
0 V(出力 1)
3
出力 2
4
C/Q
5
出力 1
6
GND
1)
7
10...30 V
8
未使用
2)
EMC-GND および供給電圧の接地電位。
1)
未使用の心線はコントローラ側で GND に接続することはできます
2)
が、シールドに接続することはできません。
表 5-2:
S15 のピン配列
日本語
12
信号
コネクタ S32
図 5-10:
S32 のピン配列(BTL のコネクタ詳細図)
ピン
C15AA/A1...
1
未使用
1)
2
3
4
5
出力 1
6
7
8
未使用の心線はコントローラ側で GND に接続することはできます
1)
が、シールドに接続することはできません。
EMC-GND および供給電圧の接地電位。
2)
表 5-3:
S32 のピン配列
コネクタ S35
図 5-11:
S35 のピン配列(BTL のコネクタ詳細図)
ピン
C15AA/A1...
1
出力 1
2
0 V(出力 1)
3
出力 2
4
0 V(出力 2)
5
6
未使用の心線はコントローラ側で GND に接続することはできます
1)
が、シールドに接続することはできません。
EMC-GND および供給電圧の接地電位。
2)
表 5-4:
S35 のピン配列
C15AE/A5/AC...
出力 1
0 V
出力 2
C/Q
未使用
1)
GND
2)
10...30 V
未使用
1)
C15AE/A5/AC5...
出力 1
0 V
未使用
1)
未使用
1)
10...30 V
GND
2)
