10.4 Modificación de la zona de válvulas
La simbología utilizada para los componentes de la zona de válvulas se explica en
el capítulo "Zona de válvulas".
La placa de circuitos de ampliación de un sistema de válvulas suministrado de-
be utilizar placas optimizadas en cuanto a longitud en función de la configura-
ción.
No se pueden acortar posteriormente. En función de las necesidades, la zona
de las placas base detrás del 2.º lugar de válvula debe sustituirse por placas ba-
se de ampliación.
Para la ampliación o modificación puede emplear los componentes siguientes:
• Juego de ampliación de placas base (versión multipolo)
• Juego de ampliación de placas de alimentación neumática (versión multipolo)
• Juego de ampliación de placa combinada (versión multipolo)

10.4.1 Secciones

La zona de válvulas de un sistema de válvulas puede constar de varias secciones.
Una sección empieza siempre con una placa de alimentación neumática que mar-
ca el comienzo de una nueva zona de presión. La primera sección siempre mide al
menos 2 lugares de válvula.
6 2 10 11 10
1
IO-Link
P
MIN
S1

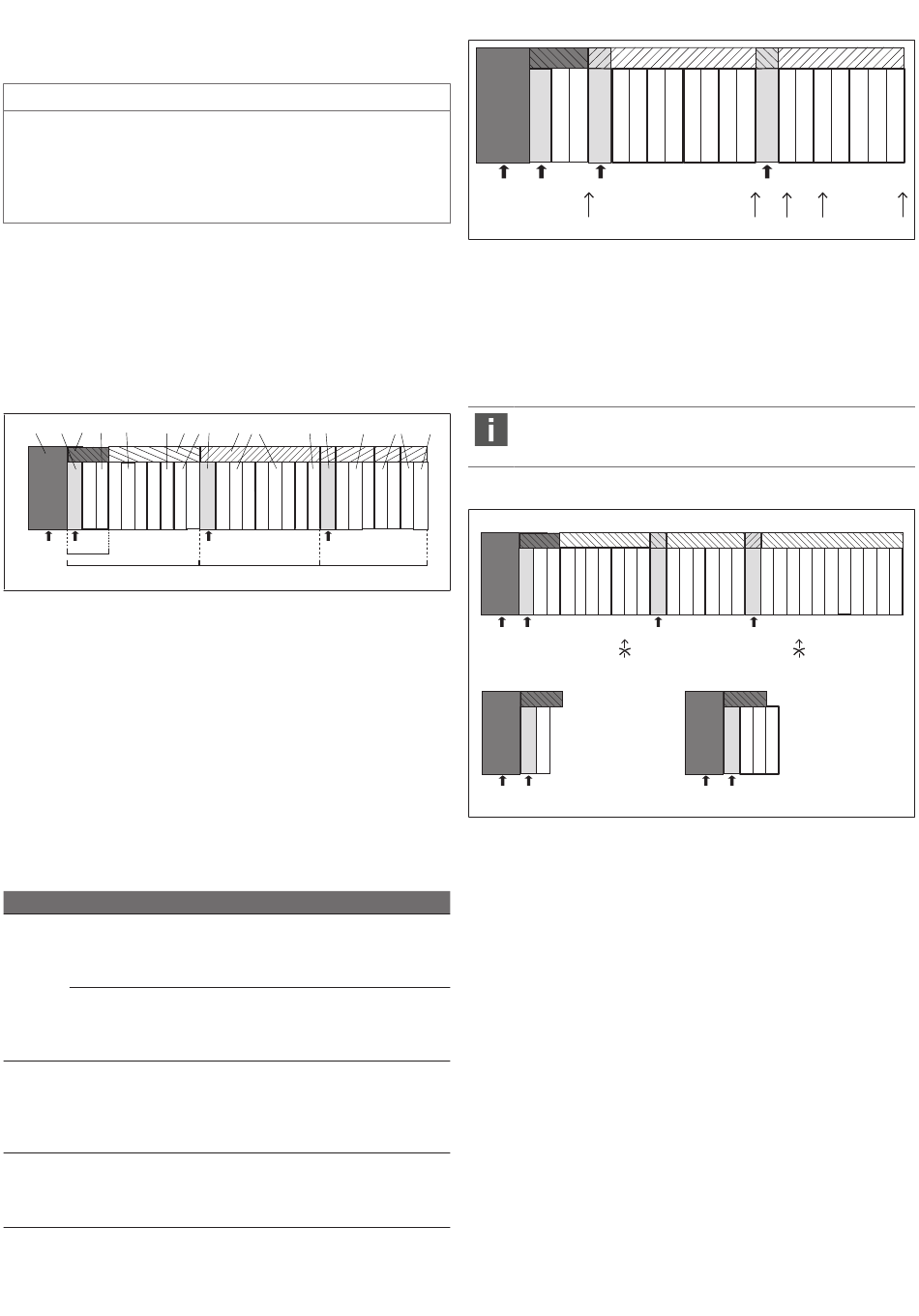

Fig. 7: Ejemplo de un sistema de válvulas formado por tres secciones.
1 Conexión IO-Link
6 Placa de alimentación neumática
11 Placa base triple
15 Juego de ampliación de placa de ali-
mentación
17 Placa base de ampliación triple con
tarjeta multipolo
S1 Sección 1, ampliación multipolo
(configuración de fábrica)
S3 Sección 3, ampliación multipolo
(ampliación posterior)
P Alimentación de presión
El sistema de válvulas de la figura 7 consta de tres secciones:
Tab. 9: Ejemplo de un sistema de válvulas formado por tres secciones
Sección Componentes
1.ª sección Configura- • Placa de alimentación neumática (6)
ción míni-
• dos placas base dobles (10)
ma
• tarjeta multipolo de la conexión IO-Link (2)
• 2 válvulas (18)
Ampliación • placa base triple (11)
• dos placas base dobles (10)
• tarjeta multipolo séptuple (13)
• 7 válvulas (18)
2.ª sección Ampliación • Placa de alimentación neumática (6)
• dos triples (11)
• placa base doble (10)
• tarjetas multipolo óctuple (14)
• 8 válvulas (18)
3.ª sección Ampliación • juego de ampliación de placa de alimentación con placa (15)
• placa base triple (11) con tarjeta multipolo
• placa base doble (10) con tarjeta multipolo
• 7 válvulas (18)
AVENTICS™ | R412018154-BAL-001-AA | Español
NOTA
13 10 6 13 11 10 15
P P
S2
2 Conexión IO-Link para 2 válvulas
10 Placa base doble
13 Tarjeta multipolo
16 Placa base de ampliación doble con
tarjeta multipolo
18 válvula
S2 Sección 2, ampliación multipolo
(configuración de fábrica)
MIN Configuración mínima
IO- Alimentación de tensión y señal
Link

10.4.2 Configuraciones admisibles

IO-Link
Fig. 8: Configuraciones admisibles
El sistema de válvulas se puede ampliar en todos los puntos marcados con flecha
mientras no se supere el número máximo de 24 bobinas magnéticas:
• Después de la configuración mínima (A)
• Delante de una placa de alimentación neumática (B), excepto la primera
• Después de una placa de alimentación ampliada posteriormente (C)
• Después de una placa base ampliada posteriormente (C)
• Al final de un sistema de válvulas (D)
Para que la documentación y la configuración resulten sencillas le re-
16 18
17
comendamos ampliar el sistema de válvulas por el extremo derecho
(E).

10.4.3 Configuraciones no admisibles

F
S3
IO-Link P
H
IO-Link P
Fig. 9: Configuraciones no admisibles
No puede:
• Montar más de 24 bobinas magnéticas (F)
• Separar dentro de una tarjeta multipolo (G)
• Montar menos de 2 lugares de válvulas (H)
• Ocupar 3 lugares de válvula (I)
10.4.4 Comprobación de la modificación de la zona de válvulas
Después de modificar la unidad de válvulas, compruebe con las siguientes lis-
u
tapreguntas si ha respetado todas las reglas:
• ¿Ha montado como máximo 24 bobinas de válvula?
• ¿Ha montado siempre las tarjetas multipolo adecuadas a los límites de placa
base?
• Es decir:
– una placa base doble con una tarjeta multipolo doble
– una placa base triple con una tarjeta multipolo triple
• ¿Ha respetado la configuración mínima con una placa base doble?
Si ha respondido afirmativamente a todas las preguntas, puede continuar con las
tareas de documentación y configuración del sistema de válvulas.
P P
A
P
G
I
IO-Link
P
B C D E
P
G
P
