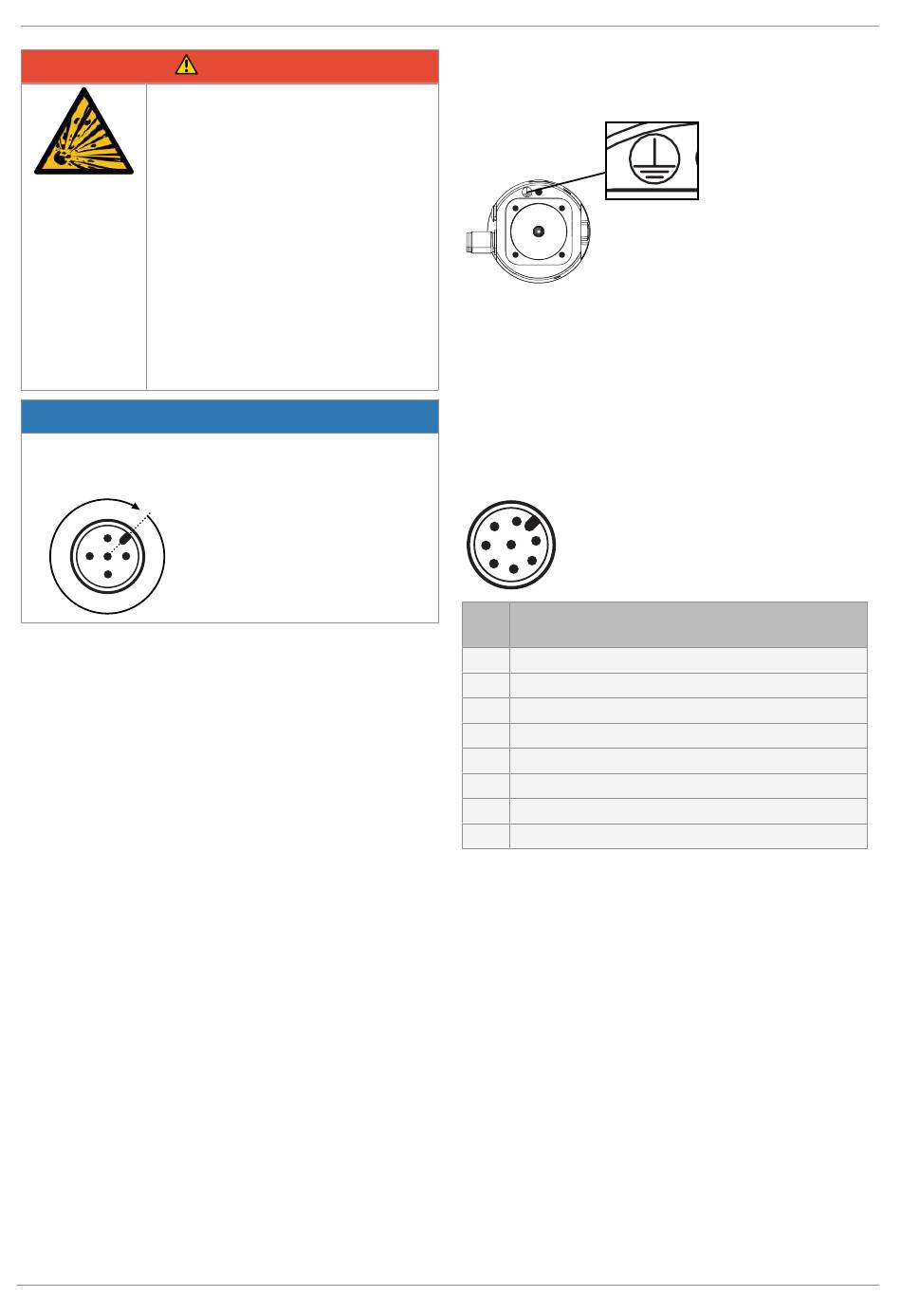

12 Conexión eléctrica
Peligro de explosión
▶ Riesgo de lesiones muy graves o muer-
te.
No conectar ni desenchufar el aparato
●
hasta que la corriente esté desactiva-
da o la zona esté clasificada como
exenta de peligro.
No está permitido utilizar el producto
●
en su versión estándar (sin la función
especial X o Y) en zonas con riesgo de
explosión.
Peligro por formación de chispas. No
●
desenchufar en ningún caso los cables
de conexión si la tensión eléctrica está
activa.
INDICACIÓN
Peligro de rotura de cable
▶ Un giro excesivo provoca daños en los cables internos.
Girar las conexiones eléctricas 360° como máximo.
●
2
1
3
5
4
12.1 Conexión eléctrica
1. Conectar el producto según la asignación de clavijas.
Para la conexión eléctrica recomendamos los conectores
M12 para zona Ex de la empresa IFM, serie EVCxxA.
Los conectores M12 deben ser montados, conectados y
puestos en servicio exclusivamente por personal cualificado.
El personal cualificado debe tener conocimientos sobre los ti-
pos de protección, normativas y regulaciones para medios de
trabajo en la zona Ex.
2. Tender el cable de conexión de forma fija o asegurarse de
que la descarga de tracción resulte suficiente.
3. Deducir las secciones transversales de los conductores
según los datos técnicos y la documentación del prensa-
estopas.
4. Proteger el producto y el cable contra posibles daños.
5. Limpiar el producto únicamente con un paño antiestático
o un paño húmedo.
6. Operar el producto únicamente en estado totalmente
montado.
GEMÜ 4242
PELIGRO
12.2 Equipotencial función especial X e Y
Conexión del equipotencial
1. Fijar el equipotencial con el tornillo M4x6 en el indicador
eléctrico de posición.
ð Equipotencial para la carcasas metálicas en atmósfe-
ras potencialmente explosivas mínimo 4 mm².
2. Asegurar la conexión de forma que no se pueda aflojar ac-
cidentalmente.
12.3 24 V, opción de pedido bus de campo, código 000
12.3.1 Asignación de clavijas
2
3
1
8
4
7
5
6
Clavi-
ja
1
U, 24 V DC, tensión de alimentación
2
24 V DC, salida posición final Abierta
3
U, GND
4
24 V DC, salida posición final Cerrada
5
24 V DC, entrada de programación
6
24 V DC, entrada de control
7
24 V DC, salida de error
8
n. c.
La clavija 5 y la clavija 6 son activas High. Si no se usan, po-
nerlas a GND o dejarlas abiertas
A través de la clavija 7 (salida de error) se señalan los fallos siguien-
tes: fallos del sensor, fallos neumáticos, fallos de programación, fa-
llos internos
12.3.2 Entradas (clavija 5, 6)
Impedancia de entrada
mín. 27 kΩ
Tensión de entrada
máx. 30 V DC
Nivel High
≥ 18 V DC
Nivel Low
≤ 5 V DC
22 / 46
