Lifetime ADVENTURE CASTLE 91090 Instrucciones De Montaje página 49

SECTION 2 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
Or
3/16 in/po
(≈5 mm)
Ou
(2)
O
2.15

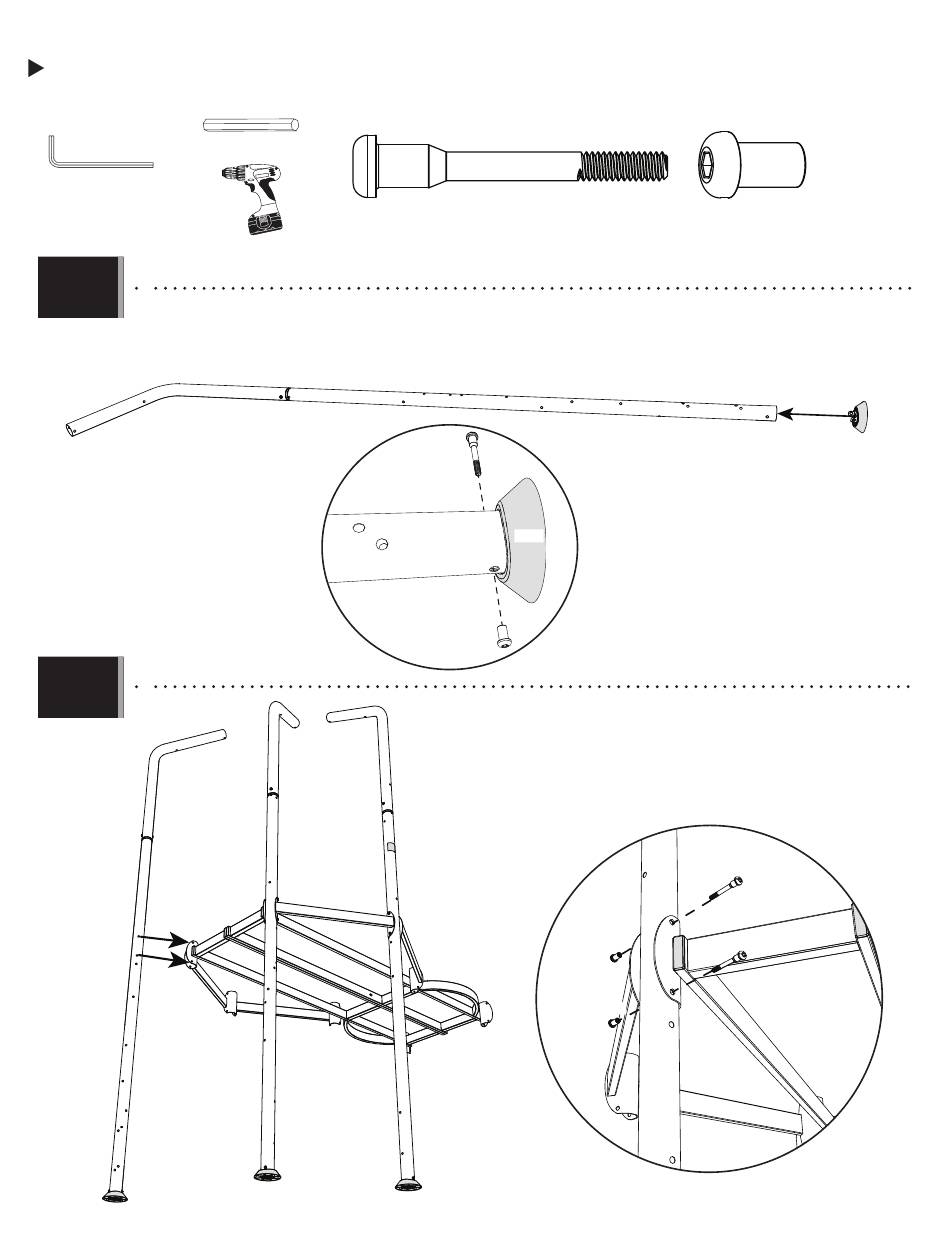

• Attach the footcap (FCN) to the tower pole with the hardware indicated.
• Fixer le capuchon de pied (FCN) au poteau de la tour avec la quincaillerie indiquée.
• Fijar el soporte de base (FCN) al poste de la torre con el herraje indicado.
2.16
GRR
GRL
SECTION 2 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
(1)
FAM (x3)
(1)
GRR
/ SECCIÓN 2 (CONTINUACIÓN)
/ INSTRUMENTAL Y HERRAJE REQUERIDOS
GRL
FAM
FCN
GRL
BTS
• Align the holes as shown and attach the tower pole to the deck
supports with the hardware indicated.
• Aligner les trous comme indiqué et fi xer le poteau de la tour aux
supports de pont avec la quincaillerie indiquée.
• Alinear los orifi cios como se indica y fi jar el poste de la torre a los
soportes de la cubierta con el herraje indicado.
BTS
BTS
49
BTS (x3)
FCN
FAM
FAM
