5. Después del diagnóstico, vuelva a enroscar el tapón roscado de la interface de
¡ALTO!
El tipo de protección indicado en los datos técnicos sólo será aplicable si los tapones
roscados del potenciómetro de consigna y de la interface de diagnóstico X50 están
montados correctamente.
En caso de que los tapones roscados no estén montados o estén montados
incorrectamente pueden producirse daños en el convertidor MOVIMOT
Instrucciones de funcionamiento –
®
MOVIMOT MM..D con AS-Interface y motor de CA DRS/DRE/DRP
Diagnóstico con MOVITOOLS® MotionStudio

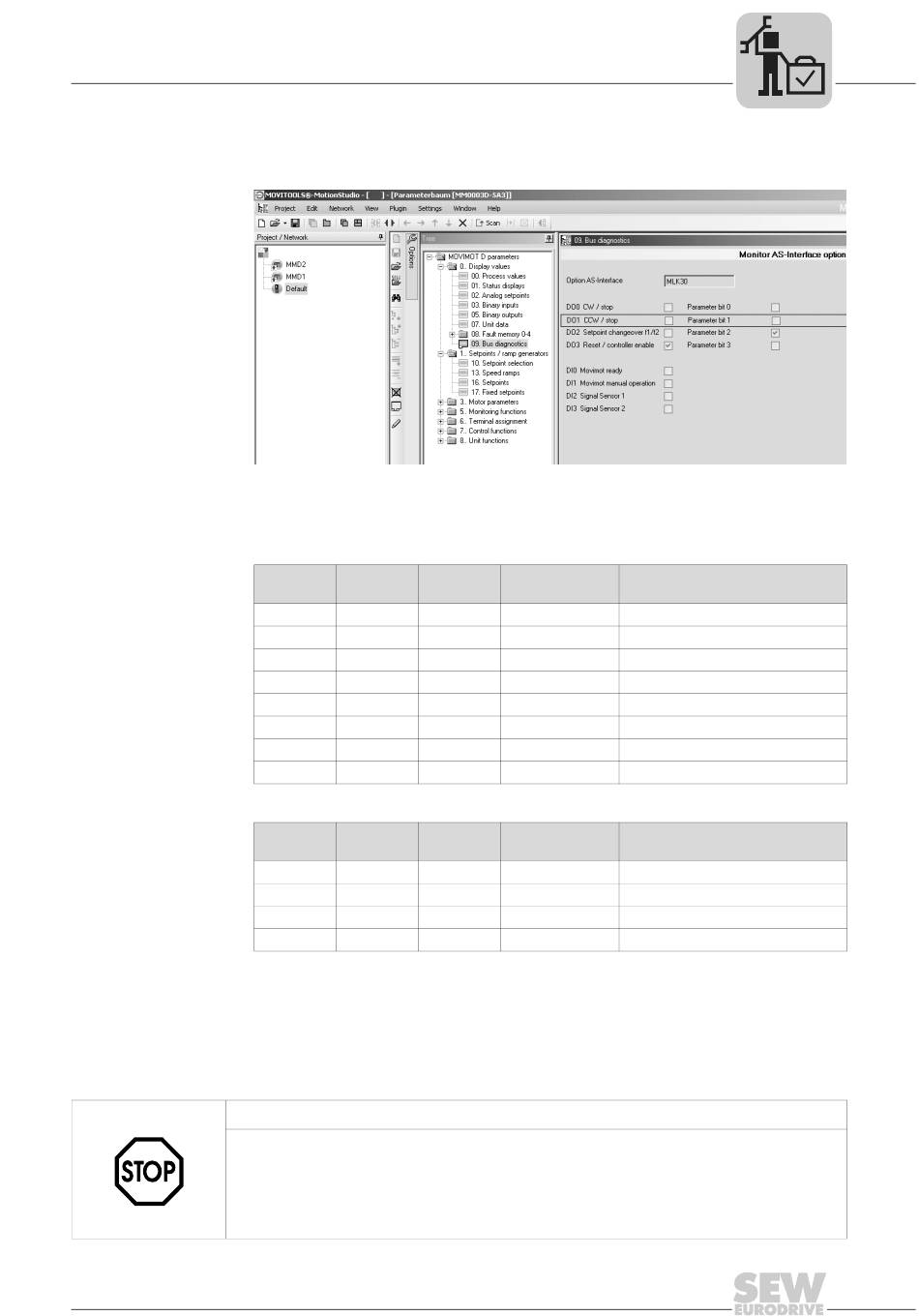

En el funcionamiento con la opción MLK30A aparece visualizada la siguiente
ventana:
Los parámetros P094 y P097 sirven de monitor de bus de AS-interface y muestran
la transmisión de los bits de AS-interface desde y hacia el convertidor MOVIMOT
La siguiente tabla muestra la asignación de los bits de salida de AS-interface:
Índice Subíndice Bit
8455 0 9
8455 0 10
8455 0 11
8455 0 6
8455 0 12
8455 0 13
8455 0 14
8455 0 15
La siguiente tabla muestra la asignación de los bits de entrada de AS-interface:
Índice Subíndice Bit
8458 0 0
8458 0 1
8455 0 2
8455 0 3
1) En el funcionamiento con la opción MLK31A es determinado el significado de los bits de AS-interface
por los módulos de función seleccionados.
Para el diagnóstico, el árbol de parámetros pone a disposición otros datos más, p.ej.
estado de la unidad, datos de proceso, etc.
diagnóstico X50 con junta.
Servicio
Bit de Significado con MLK30A
AS-interface
DO0 Giro a la derecha / Parada
DO1 Giro a la izquierda / Parada
DO2 Velocidad f2 / Velocidad f1
DO3 Reset / Habilitación del regulador
P0 Bit de parámetro 0
P1 Bit de parámetro 1
P2 Bit de parámetro 2
P3 Bit de parámetro 3
Bit de Significado con MLK30A
AS-interface
DI0 Señal de preparado
DI1 Modo automático / Modo manual
DI2 Entrada de sensor 1
DI3 Entrada de sensor 2
11
