Instrucciones de montaje
4
4

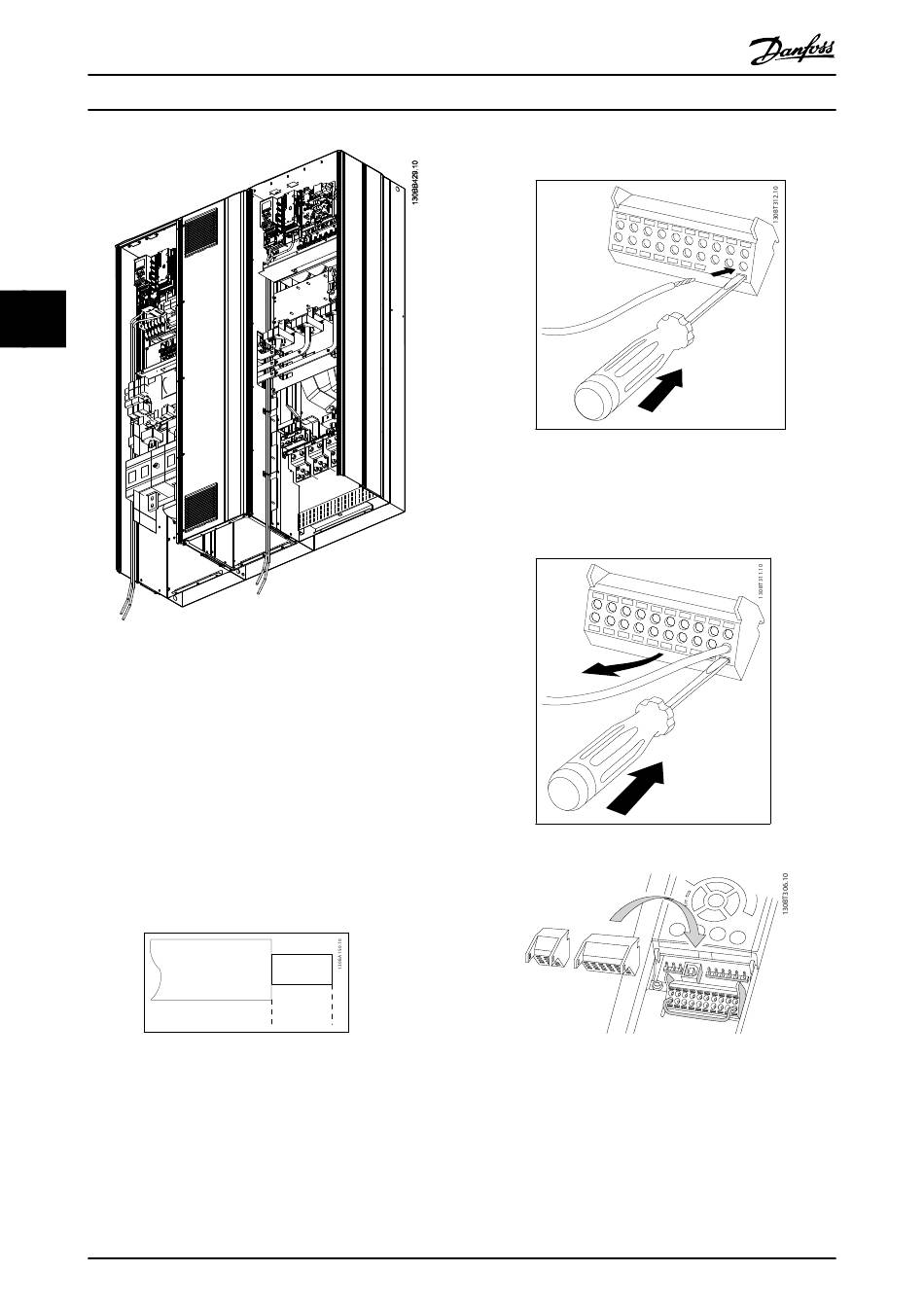

Illustration 4.33 Trayecto del cableado de la tarjeta de control
para el E9
4.6.21 Acceso a los terminales de control
Todos los terminales a los cables de control se encuentran
debajo del LCP (tanto para el LCP del filtro como del
convertidor de frecuencia). Se accede a ellos abriendo la
puerta de la unidad.
4.6.22 Instalación eléctrica, Terminales de
control
Para conectar el cable al terminal:
1.
Quite unos 9 o 10 mm de aislante
2.
Introduzca un destornillador
cuadrado.
50
Manual de funcionamiento del convertidor de frecuencia de bajos armónicos VLT
Automation - AAF006
9 - 10 mm
(0.37 in)
1)
en el orificio
®
MG37A105 - VLT
es una marca registrada de Danfoss
3.
Introduzca el cable en el orificio circular
adyacente.
4.
Retire el destornillador. Ahora el cable está
montado en el terminal.
Para quitar el cable del terminal:
1.
Introduzca un destornillador
cuadrado.
2.
Saque el cable.
1)
Máx. 0,4 x 2,5 mm
Illustration 4.34
1)
en el orificio
