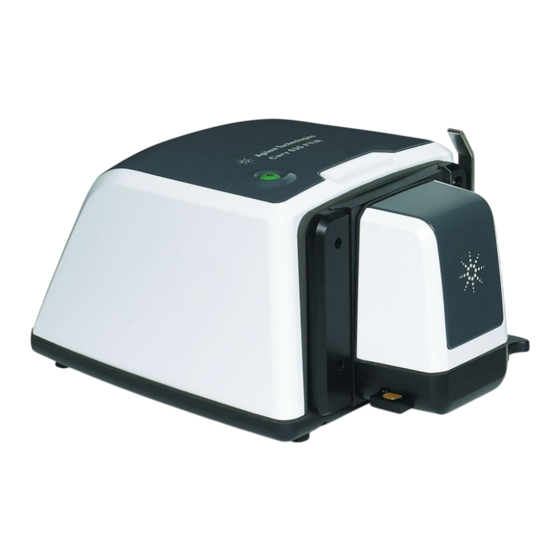

- Página 1 Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 2 1987) de la FAR. Los usuarios del respecto a este manual y toda la © Agilent Technologies, Inc. 2024 Gobierno estadounidense recibirán solo información contenida en el presente, los derechos limitados como se define incluidas, entre otras, las garantías...
- Página 3 Estado del LED del interruptor de energía Apagado Verificación del rendimiento Valores de diagnóstico Validación Análisis de muestras Intercambio de accesorios de muestreo Accesorio de muestreo de ATR de cristal de diamante Limpieza Colectar un espectro de fondo Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 4 Limpieza Colectar un espectro de fondo Colectar de un espectro de muestra Accesorio de muestreo TumblIR Limpieza Colectar un espectro de fondo Colectar un espectro de muestra Accesorio de muestreo DialPath Limpieza Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 5 Recopilación de un espectro de fondo Colectar un espectro de muestra Mantenimiento Limpieza Reemplazo del desecante Reemplazo de las ventanas Reemplazo de la fuente Piezas de repuesto Accesorios de muestreo Especificaciones Técnicas Información de seguridad Condiciones ambientales Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 6 Contenido Esta página se ha dejado intencionadamente en blanco. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 7 Michelson único. Este diseñado patentado es la clave para crear una tecnología de FTIR compacta, liviana y resistente. El Cary 630 FTIR está disponible en dos configuraciones según el intervalo de frecuencia necesario para su aplicación. Para ver detalles, consulte las especificaciones del Cary 630 FTIR.
- Página 8 Este accesorio se coloca en el compartimento de transmisión.. El Cary 630 FTIR está controlado por computadora y utiliza el software MicroLab PC de Agilent. MicroLab PC es intuitivo, fácil de usar y no requiere de una capacitación técnica especializada.
- Página 9 En el instrumento aparecen los siguientes símbolos para brindarle información. Encendido (Energía) Apagado (Energía) Corriente continua Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 10 Introducción Esta página se ha dejado intencionadamente en blanco. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 11 El transporte de Cary 630 FTIR en un empaque que no sea el envase original anulará la garantía. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 12 NOTA anulará la garantía. Extraiga el sistema Cary 630 FTIR de su caja de envío y colóquelo a un costado sobre una superficie estable y plana. El instrumento debe mantenerse lejos de superficies calientes y de cualquier fuente de interferencia electromagnética.
- Página 13 Cómo empezar Instalación El Cary 630 FTIR está diseñado de manera tal que el cliente pueda realizar toda la instalación. Instale su Cary 630 según las pautas que se detallan más abajo. Para obtener una guía de referencia rápida, consulte la tarjeta de instalación.
- Página 14 Para conectar el sistema de espectrómetro a una fuente de alimentación: Coloque la conexión de corriente proporcionada a una fuente de alimentación en el conector de energía ubicado en el lateral izquierdo inferior en la parte trasera del sistema Cary 630 FTIR (consulte la Error! Reference source not found.). Energía Figura 2.
- Página 15 Selección del cable de alimentación De ser necesario, reemplace el cable de alimentación solo con un cable PRECAUCIÓN equivalente al especificado a continuación. Se puede utilizar los siguientes cables de alimentación: Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 16 Cómo empezar Figura 3. Cables de alimentación adecuados. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 17 Cómo empezar Condiciones Ambientales Su Cary 630 FTIR se debe mantener alejado de superficies calientes y fuentes de PRECAUCIÓN interferencia electromagnética. Software MicroLab PC Su Cary 630 FTIR se suministra con el software MicroLab PC de Agilent. Para obtener instrucciones sobre cómo instalar el software, consulte la Guía del usuario del software MicroLab PC de Agilent.
- Página 18 El botón de potencia es un interruptor momentáneo para evitar el apagado PRECAUCIÓN accidental. Para encender o apagar el sistema, mantenga sostenido el botón durante dos (2) segundos. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 19 Cómo empezar Verificación del rendimiento Su Cary 630 FTIR ha sido probado exhaustivamente en fábrica; por lo tanto, no se requieren pasos de alineación. Sin embargo, se recomienda ejecutar la prueba de rendimiento al principio para asegurarse de que el espectrómetro funcione correctamente.
- Página 20 Los siguientes valores se pueden ver en la página Diagnóstico en el software MicroLab PC. En cada caso, el valor óptimo indica que el sistema Cary 630 FTIR funciona según su nivel de rendimiento pretendido. El valor marginal indica que el espectrómetro funciona, pero a un nivel de rendimiento inferior.
- Página 21 Para acceder a las pruebas de validación, ingrese en la página Control del sistema, Características avanzadas del software MicroLab PC. El sistema Cary 630 FTIR se debe calentar durante 120 minutos, como mínimo, antes de realizar cualquiera de estas pruebas.
- Página 22 Para la prueba de calibración de frecuencia del láser, no deben usarse las mediciones de ATR de varios rebotes ni las del accesorio de reflectancia difusa. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 23 Accesorio de muestreo DialPath Accesorio de muestreo de reflectancia difusa El espectrómetro Agilent Cary 630 FTIR requiere un accesorio de muestreo a fin de presentar la muestra al haz infrarrojo. Cuando solicitó su Cary 630 FTIR, tiene que haber seleccionado uno o más accesorios de muestreo. Los accesorios de muestreo adicionales se pueden comprar posteriormente si es necesario que cambie su muestreo.
- Página 24 Observe las dos clavijas de acero inoxidable que sobresalen de la unidad del Cary 630 FTIR. Esto tiene el objetivo de garantizar la ubicación y la alineación correctas de los accesorios. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 25 1 hasta 14. Por lo tanto, se pueden analizar de forma segura las muestras duras o abrasivas, e incluso los ácidos Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 26 Si la muestra es un líquido o una pasta, no es necesario en absoluto utilizar la NOTA prensa de la muestra. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 27 Si se observa una película, repita el procedimiento de limpieza en la página 27 hasta que el visor de muestreo esté libre de residuos. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 28 Si la muestra es un líquido o una pasta, no es necesario en absoluto utilizar la prensa de la muestra. En ese caso, ahora está listo para continuar con el análisis. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 29 DATR. Puede aceptar muestras con un pH de entre 5 y 9. Las muestras duras o abrasivas y los ácidos fuertes no deben analizarse mediante la ATR de ZnSe. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 30 ZnSe. Si la muestra es un líquido o una pasta, no es necesario en absoluto utilizar la NOTA prensa de la muestra. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 31 Si se observa una película, repita el procedimiento de limpieza en la página 27 hasta que el visor de muestreo esté libre de residuos. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 32 Si la muestra es un líquido o una pasta, no es necesario en absoluto utilizar la prensa de la muestra. En ese caso, ahora está listo para continuar con el análisis. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 33 El accesorio de muestreo de la reflectancia total atenuada de germanio de Agilent (ATR de Ge) para el Cary 630 FTIR aprovecha las propiedades físicas de la luz cuando se encuentra con dos materiales con diferencias en el índice de refracción.
- Página 34 Ge. If the sample is a liquid or paste, the sample press does not need to be used at all. NOTA Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 35 Ge y observe si hay opacidad o alguna película proveniente de la medición de la muestra anterior. Si se observa una película, repita el procedimiento de limpieza hasta que el visor de muestreo esté libre de residuos. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 36 Un mecanismo de resorte mantiene la presión sobre la muestra; tenga cuidado de no ajustar demasiado. Cuando el brazo de presión no se mueva más, no supere ¼ de giro con la perilla de la muestra. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 37 ATR es fija según el número de reflexiones en el ATR. La alineación del accesorio también está configurada previamente en fábrica y, por lo tanto, no se requiere un ajuste óptico o mecánico. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 38 El cristal es el material claro de forma circular que el disco de metal circundante mantiene en su lugar. Asegúrese de que la muestra cubra toda el área de superficie del cristal de ZnSe. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 39 Dichos soportes incluyen aquellos soportes para pastillas de KBr, celdas de líquidos y placas de sal. Figura 9. Accesorio de transmisión que muestra el compartimento de la muestra. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 40 El análisis de transmisión también se puede usar para el análisis cuantitativo mediante el uso de celdas selladas o celdas desmontables con longitudes de trayectoria constantes. El accesorio de transmisión para el Cary 630 FTIR está específicamente diseñado para aceptar las celdas de tamaño estándar de la industria.
- Página 41 MicroLab PC de Agilent. Para obtener instrucciones sobre cómo revisar los resultados y manipular los datos de la muestra, consulte la Guía del usuario del software MicroLab PC de Agilent. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 42 Figura 10. SRA de 10 grados (izquierda) y de 45 grados (derecha). El SRA de 10 grados se desliza dentro y fuera del Cary 630 FTIR en segundos, sin necesidad de alinear nada. Consulte la página 24 para ver las instrucciones de instalación.
- Página 43 Análisis de muestras Figura 11. Instalación del SRA de 45 grados dentro del accesorio de transmisión del Cary 630 FTIR. El software MicroLab PC de Agilent le permite realizar cálculos de la ley de Beer o cálculos simples lineales basados en alturas pico, áreas o relaciones. Los modelos a través de los programas PLS también están disponibles y se pueden integrar...
- Página 44 MicroLab PC de Agilent. Para obtener instrucciones sobre cómo revisar los resultados y manipular los datos de la muestra, consulte la Guía del usuario del software MicroLab PC de Agilent. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 45 Limpie la ventana superior con un paño de algodón suave humedecido en acetona. Limpie la ventana inferior. Para limpiar el sensor óptico y el área de muestreo, utilice únicamente un paño de NOTA algodón suave, como hisopos de algodón o un sustituto adecuado. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 46 Si se observa una película, repita el procedimiento de limpieza de la página 45 hasta que las superficies del visor estén libres de residuos. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 47 100 micrones, es posible que algunos tipos de muestras, como los materiales de alta absorción de infrarrojos, no brinden resultados óptimos. Cierre el TumblIR; para ello, gire el brazo en sentido de las agujas del reloj hasta que este encaje en su lugar. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 48 Visor óptico en posición 2 Visor óptico en posición 1 Visor inferior (superficie amarilla de 2 mm de diámetro) Figura 13. DialPath con visor óptico apuntando hacia arriba. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 49 Limpie el área inferior de montaje de la muestra (Consulte Figura 15). Si se utiliza la posición 2, limpie la posición 3 o 1, dependiendo de la dirección en que se giró el DialPath. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 50 Si rompe el sello, se anulará la garantía. Colectar un espectro de fondo Para obtener instrucciones sobre cómo colectar un espectro de fondo usando el software, consulte la Guía del usuario del software MicroLab PC. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 51 Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 52 3 y 5%. Sin embargo, la carga de la muestra en KBr se puede ajustar a fin de obtener la sensibilidad requerida. El accesorio de reflectancia difusa está mejorado para el uso con el sistema óptico Cary 630 FTIR y proporciona la sensibilidad máxima disponible para mediciones rápidas y precisas.
- Página 53 Figura 17. Soporte de muestra de reflectancia difusa. Figura 18. Accesorio de reflectancia difusa sujetado al Cary 630 FTIR. El soporte de la muestra se empuja en la ranura en la parte derecha inferior del accesorio.
- Página 54 Mezcle la muestra con KBr a un nivel de concentración de entre 3 y 5%. Esto normalmente se realiza con un mortero para lograr una muestra homogénea. Transfiera las muestras en la posición adecuada del soporte. No contamine otras posiciones. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 55 Para obtener instrucciones sobre cómo revisar los resultados y manejar los datos de la muestra, consulte la Guía del usuario del software MicroLab PC de Agilent. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 56 Análisis de muestras Esta página se ha dejado intencionadamente en blanco. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 57 Reemplazo de la fuente Limpieza Cuando deba limpiar la parte exterior de su sistema Cary 630 FTIR de Agilent, desconecte el cable de alimentación y cualquier otra conexión. Para limpiar la parte exterior de la unidad, utilice un paño suave y húmedo y un detergente suave. No sumerja el Cary 630 FTIR en agua completamente.
- Página 58 (en lugar de rosado o azul). Se recomienda cambiar el desecante una vez que el nivel de humedad ha llegado al 30%. Figura 20. Indicador de humedad en la parte trasera del Cary 630 FTIR (izquierda), y vista cercana de dicho indicador (derecha). Cartucho de desecante Figura 21.
- Página 59 Figura 22. Visores ópticos. En algún momento durante la vida útil de su Cary 630 FTIR, es posible que sea necesario cambiar el visor. Esto podría suceder por una variedad de motivos.
- Página 60 Destornillador Phillips • Antes de comenzar este procedimiento, apague su Cary 630 FTIR. Desenchufe el sistema de la fuente de alimentación principal y de la conexión USB que va a la computadora. Además, extraiga cualquier accesorio de muestreo del Cary 630 FTIR de forma que solo se quede con la unidad principal.
- Página 61 Cartucho de desecante Figura 24. Parte inferior del Cary 630 FTIR; se muestran los tornillos que se extraerán (con un círculo). Los cuatro tornillos son cautivos y no se desengancharán completamente. Tenga NOTA cuidado de no confundir los tornillos que sostienen las ubicaciones de la base con los tornillos correctos para extraer la placa base.
- Página 62 6 clavijas y la combinación de cables anaranjados, negros y rojos (Consulte Figura 27). Figura 27. Desconexión del cableado de energía de la fuente/láser. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 63 Sujete con tres tornillos de cabeza Philips que se extrajeron previamente. Figura 29. Extracción del montaje de la fuente. La disposición de los orificios se ha diseñado para evitar la colocación incorrecta NOTA de la fuente. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 64 Lleve a cabo solo esos procedimiento descritos en este manual. Con respecto al resto de los problemas técnicos, comuníquese con su representante autorizado de Agilent. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 65 Ventana de ZnSe con herramienta de extracción y conector de purga G8043-67003 Prensa de ATR de cristal de diamante de giro de Cary FTIR G8043-67004 Prensa de Ge-ZnSe de giro de Cary FTIR Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 66 ATR de cristal de diamante 1B G8043-68321 ATR de ZnSe 1B G8043-68322 ATR de Ge 1B Si desea obtener accesorios de muestreo adicionales, contratos de servicio y servicios de reparaciones y renovación, comuníquese con Agilent. Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 67 Ancho: 21 cm (8.25 pulg) Profundidad: 10.2 cm (4.00 pulg) Altura: 17.1 cm (6.75 pulg) Peso: 2.9 kg (6.5 lb) Fuente de alimentación: 100–240 V de CA, 0.93 A, 50–60 Hz Espectrómetro Agilent Cary 630 FTIR Guía del usuario...
- Página 68 Especificaciones Información de seguridad Los sistemas Cary 630 FTIR contienen un láser en estado sólido de baja potencia necesario para su funcionamiento; sin embargo, en ningún modo de funcionamiento o mantenimiento el usuario estará expuesto a niveles de radiación que superen aquellos que definen un producto láser Clase 1.
