ˆ SNMP (opcional): Utilizada para la transmisión de los
datos al exterior a través de LAN.
ˆ INTERRUPTOR: NORMAL/BYPASS.
ˆ INTERRUPTOR: NORMAL/SERVICIO.
Selector (SW)
Selector
NORMAL/
NORMAL/
BYPASS.
SERVICIO.
SNMP
(opcional)..
MODBUS (opcional).

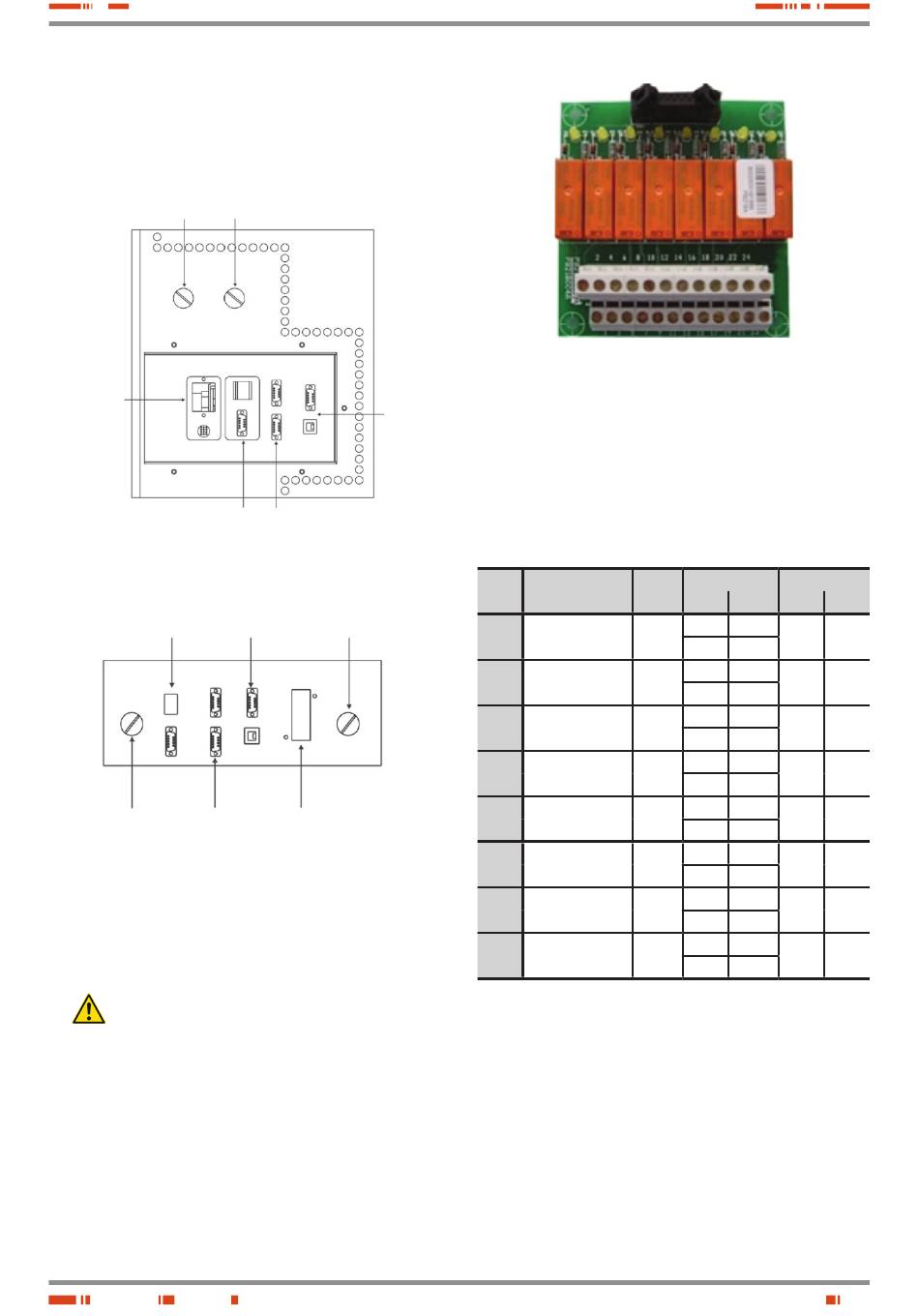

Fig. 32. Interface para modelos de 200 a 300 kVA.
MODBUS
(opcional).
Selector
Paralelo
NORMAL/
(opcional).
SERVICIO.
Fig. 33. Interface para modelos de 400 a 800 kVA.
5.4.8. Conexión tarjeta interface a relés
(Opcional).
La línea de comunicaciones (COM) constituye un circuito
de muy baja tensión de seguridad. Para conservar la ca-
lidad debe instalarse separada de otras líneas que lleven ten-
siones peligrosas (línea de distribución de energía).
• El puerto de comunicación a relés opcional, proporciona
unas señales digitales en forma de contactos libres de po-
tencial con una tensión y corriente máxima aplicable de:
ˆ 1 A (carga resistiva) 50 V DC.
ˆ ó 1 A 120 V AC.
Este canal hace posible un diálogo entre el equipo con otras
máquinas o dispositivos.
SALICRU
RS232/
USB.
Paralelo (opcional).
Selector (SW)
NORMAL/
RS232/
BYPASS.
USB.
SNMP
(opcional).
Fig. 34. Tarjeta interface a relés (opcional).
• La conexión eléctrica se realiza directamente en la regleta
de bornes dispuesta en la misma tarjeta del opcional (ver
figura 30), en la que se suministra un contacto conmutado
por cada uno de los ocho relés de las alarmas disponibles
para su libre utilización.
• La utilización más común de estos tipos de puertos es la de
suministrar la información necesaria al software de cierre
de ficheros.
Alarma (A) / Estado
Relé
Estado
(E)
No
RL1
(A) Alarma general
activado
No
RL2
(A) Fallo de red
activado
(A) Final autonomía
No
RL3
(batería agotada)
activado
(A) Inversor fuera de
No
RL4
límites
activado
(A) En bypass (carga
No
RL5
sobre bypass)
activado
RL6
(E) Booster Ok
Activado
(E) Carga alimentada
RL7
Activado
inversor
RL8
(E) Bypass OK
Activado
Tabla 14. Listado de alarmas del interface a relés (opcional).
M1
Led
Pins
Estado
Ref.
Estado
2-3
Abierto
D1
Off
1-2
Cerrado
5-6
Abierto
D2
Off
4-5
Cerrado
8-9
Abierto
D3
Off
7-8
Cerrado
11-12
Abierto
D4
Off
10-11
Cerrado
14-15
Abierto
D5
Off
13-14
Cerrado
17-18
Cerrado
D6
Off
16-17
Abierto
20-21
Cerrado
D7
Off
19-20
Abierto
23-24
Cerrado
D8
Off
22-23
Abierto
