Interfaz De Control/Estado: X8; Definición De Interfaces - Siemens SINAMICS V90 Serie Instrucciones De Servicio Resumidas

4.3

Interfaz de control/estado: X8

4.3.1 Definición de interfaces
Los pines con asterisco (*) se han reasignado en la tabla siguiente, donde DO4(+/-) a DO6(+/-) se utilizan en el
servoaccionamiento para soportar el cableado de ambos tipos NPN y PNP.
Nota
Las actualizaciones de la asignación de pines se aplican solo cuando la versión del estado funcional (FS) sea la siguiente:
V90 200 V: FS02 o posterior
•
V90 400 V: FS04 o posterior
•
Consulte la versión FS del servoaccionamiento SINAMICS V90 en la placa de características de la caja del accionamiento.
N.º Señal Descripción
pin

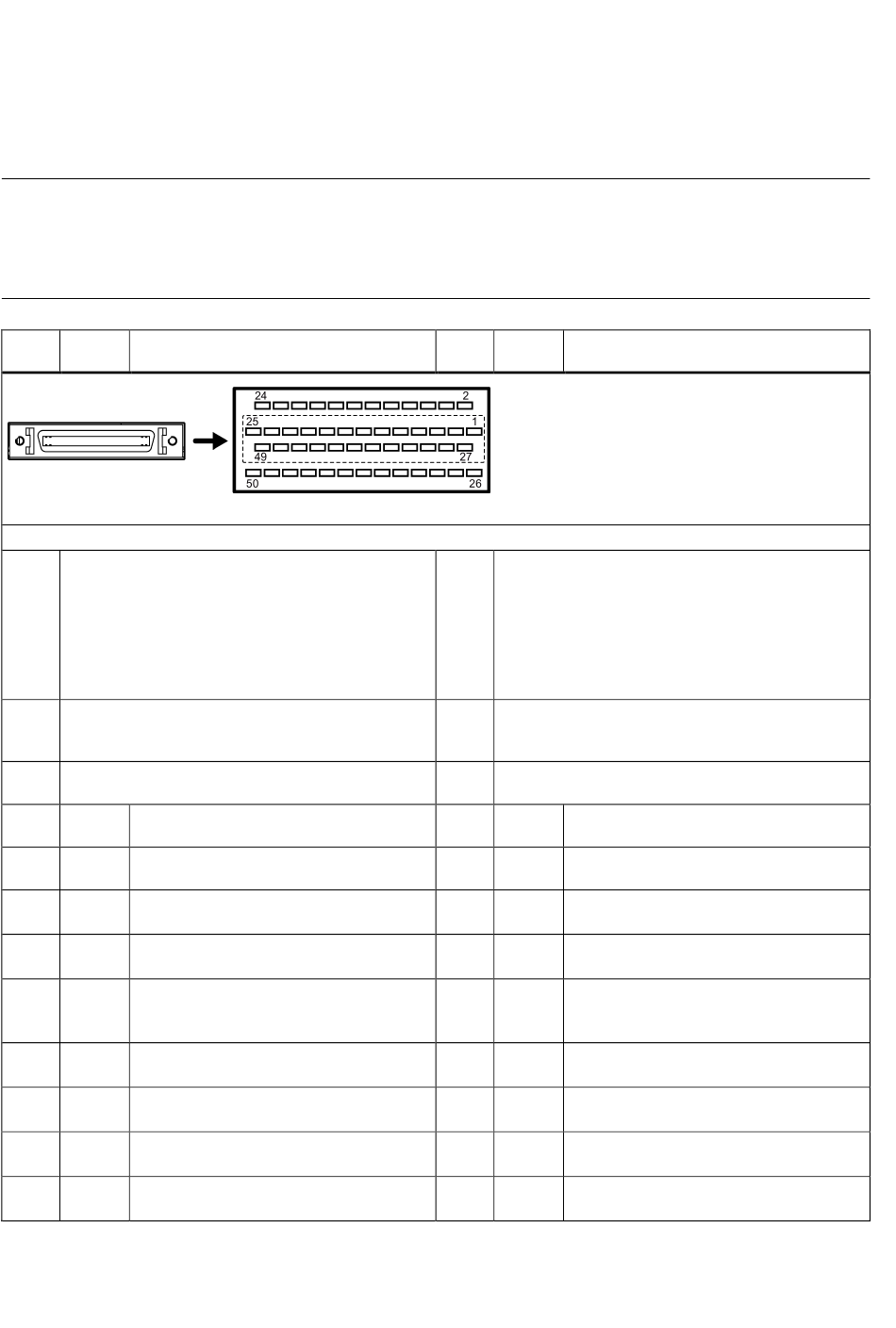

Tipo: Conector hembra MDR de 50 pines
Entradas de tren de impulsos (PTI)/salidas de encóder de tren de impulsos (PTO)
1, 2, Consigna de posición con entrada de tren de impul-
26, 27 sos.
Entrada de tren de impulsos diferencial de 5 V a
alta velocidad (RS 485)
Frecuencia máxima: 1MHz
Es mejor la inmunidad al ruido de la transmisión de
señales por este canal.
15, Salida de impulsos de emulación de encóder con
16, señales diferenciales de 5 V a alta velocidad (A+/A-
40, 41 , B+/B-)
17 Salida de impulsos de fase cero de encóder en
colector abierto
1 PTIA_D Entrada de tren de impulsos diferencial
+ de 5 V a alta velocidad A (+)
2 PTIA_D Entrada de tren de impulsos diferencial
- de 5 V a alta velocidad A (-)
26 PTIB_D Entrada de tren de impulsos diferencial
+ de 5 V a alta velocidad B (+)
27 PTIB_D Entrada de tren de impulsos diferencial
- de 5 V a alta velocidad B (-)
36 PTIA_2 Entrada A de tren de impulsos de 24 V,
4P positiva
37 PTIA_2 Entrada A de tren de impulsos de 24 V,
4M tierra
38 PTIB_2 Entrada B de tren de impulsos de 24 V,
4P positiva
39 PTIB_2 Entrada B de tren de impulsos de 24 V,
4M tierra
50
N.º Señal Descripción
pin
36, Consigna de posición con entrada de tren de impul-
37, sos.
38, 39
Entrada de tren de impulsos asimétrica de 24 V
Frecuencia máxima: 200 kHz
42, 43 Salida de impulsos de fase cero de encóder con
señales diferenciales de 5 V a alta velocidad
15 PTOA+ Salida de encóder de tren de impulsos
diferencial de 5 V a alta velocidad A (+)
16 PTOA- Salida de encóder de tren de impulsos
diferencial de 5 V a alta velocidad A (-)
17 PTOZ Señal Z de salida de encóder de tren de
(OC) impulsos (salida en colector abierto)
24 * M Tierra de referencia de PTO y PTI_D
25 * PTOZ_ Tierra de referencia señal Z de salida de
M (OC) tren de impulsos (salida en colector abier-
to)
40 PTOB+ Salida de encóder de tren de impulsos
diferencial de 5 V a alta velocidad B (+)
41 PTOB- Salida de encóder de tren de impulsos
diferencial de 5 V a alta velocidad B (-)
42 PTOZ+ Salida de encóder de tren de impulsos
diferencial de 5 V a alta velocidad Z (+)
43 PTOZ- Salida de encóder de tren de impulsos
diferencial de 5 V a alta velocidad Z (-)
Getting Started (primeros pasos)
A5E36617860-003, 04/2017
