TRAPIANTATRICE MECCANICA
MECHANICAL TRANSPLANTING MACHINE
PLANTEUSE MECANIQUE
multiPlA
TRASPLANTADORA MECANICA
IT

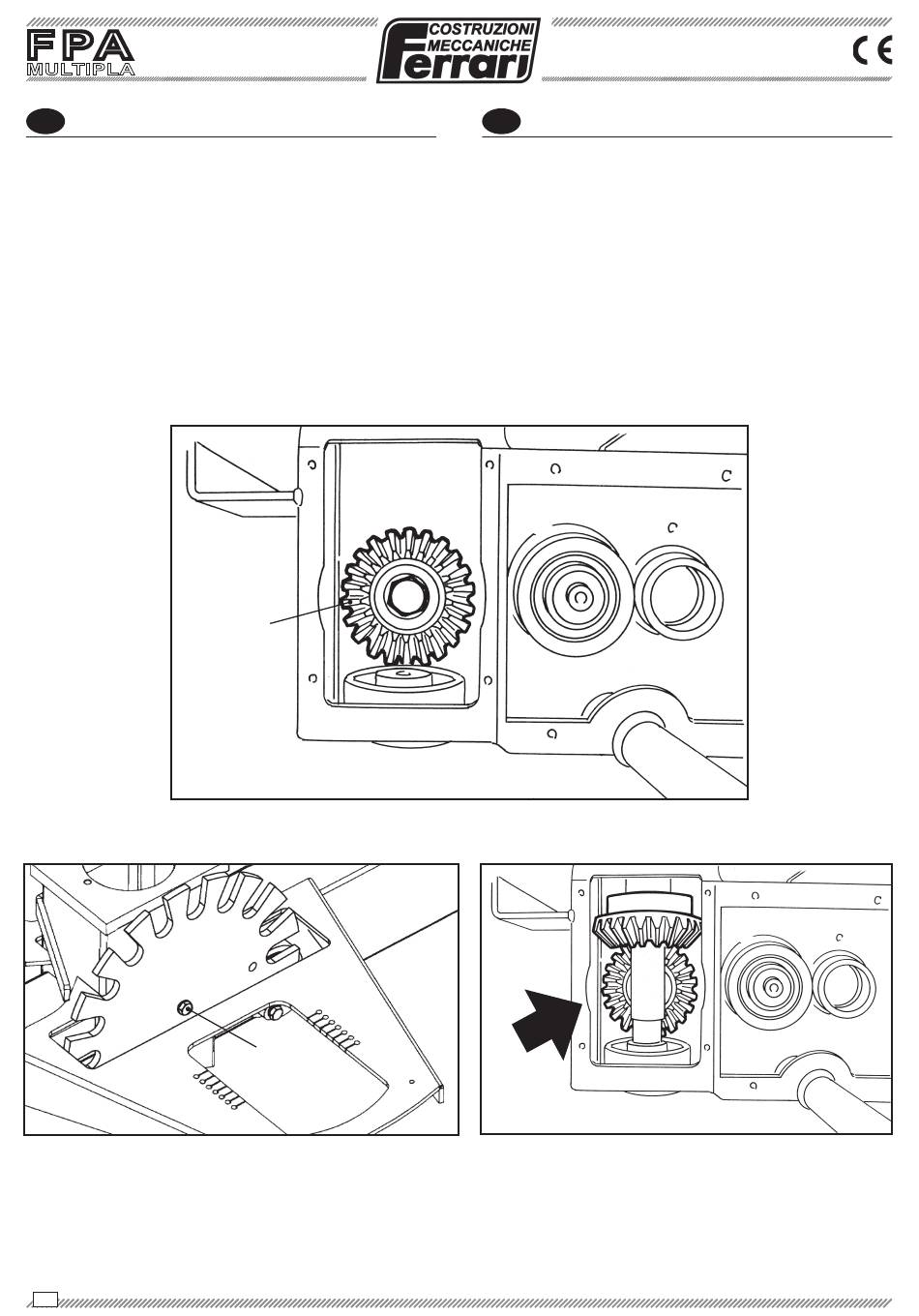

MONTAGGIO COPPIA CONICA
• Alloggiare l'ingranaggio conico Z22 (A) e fissarlo
attraverso la vite M10×30 (B).
• Inserire l'albero distributore con ingranaggio conico
Z22 (C) avvitandolo con la boccola di registro cop-
pia conica (D), fino a far sfiorare i due ingranaggi
conici (Fig. 1).
90
A
B
Manuale d'uso e manutenzione
Operating and service manual
Mode d'emploi et d'entretien
Manual de uso y mantenimiento
EN
ASSEMBly OF ThE BEVEl GEAR
• Place the conical gear Z22 (A) and fix it with the
M10×30 screw (B).
• Insert the distributor shaft distributor with the coni-
cal gear Z22 (C) by screwing with the bevel calibra-
ting bushing (D), until the two conical gears emerge
(Fig. 1).
Fig. 1
