5. Installasjon

FARE
PERICOLO
Plassering
ADVARSEL
AVVERTENZA
PERICOLO FARE
RISCHIO DI SCOSSE FARE FOR
ELETTRICHE ELEKTRISK STØT
Forankring
Elektropumpen må forankres godt til en betongbase eller lignende metallstruktur (hylle eller plattform)
ved hjelp av egnete bolter.
Dersom pumpen er stor og må installeres i nærheten av et bosted, anbefales det å isolere pumpen fra
strukturen i armert betong ved hjelp av vibrasjonsdempende støtter og vibrasjonsdempende rørstykker
på pumpens innsugings- og trykkrør.
Pumpebasens og forankringshullenes dimensjoner angis i fig. 1 på side 110.
Innsugings- og trykkrør
Bruk rør som egner seg for pumpens maks. driftstrykk.
Innsugingsrøret må være helt tett og dimensjonert i forhold til innsugingsforholdene.
Når nivået på væsken som skal transporteres er lavere enn pumpen, må det installeres en bunnventil i
innsugingsrørets ende (se skjemaene i fig. 2A-2B for en korrekt vanntilkopling).
ADVARSEL
AVVERTENZA

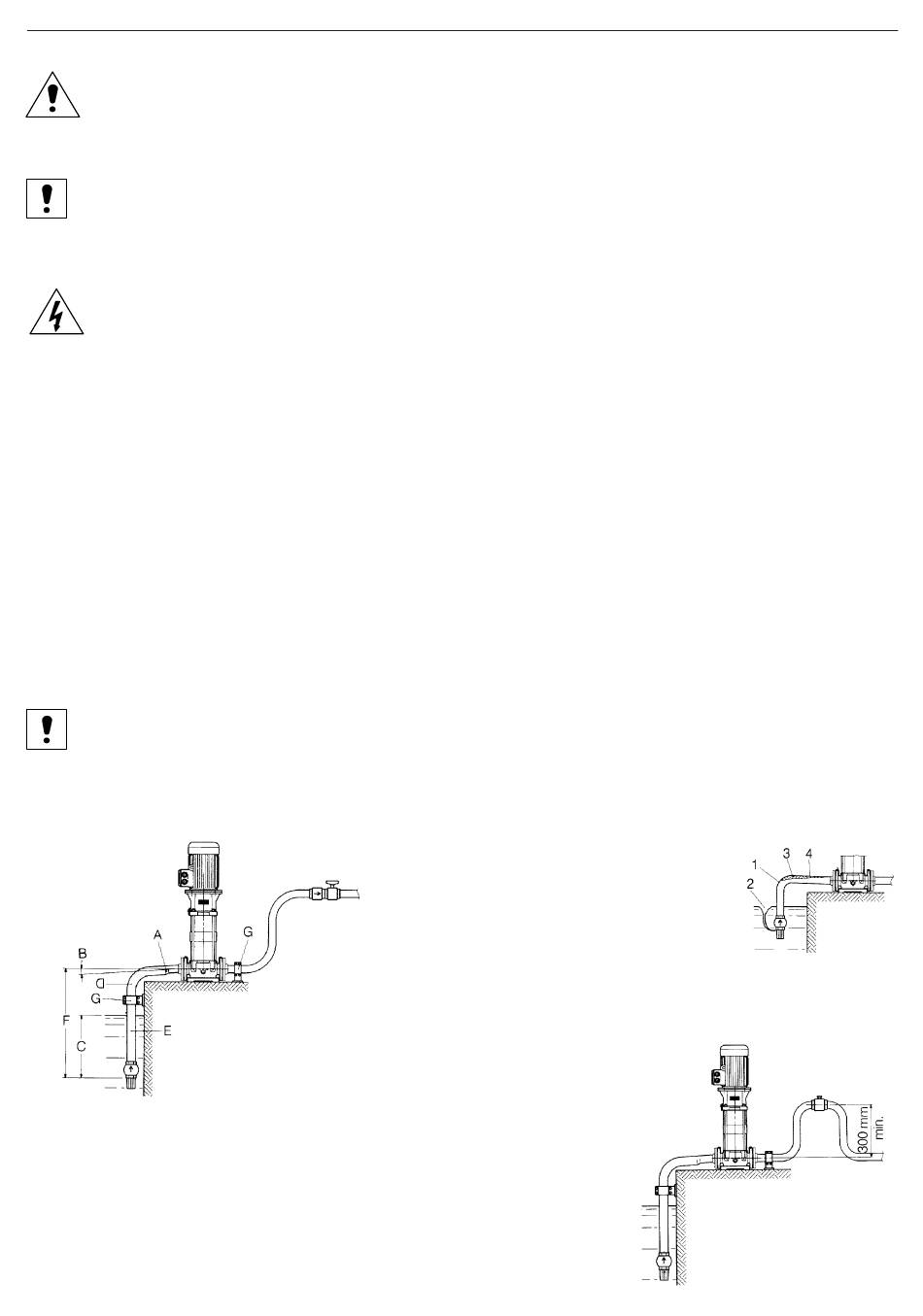

Korrekt installasjon
A = Eksentriske reduksjonsstykker
B = Positiv helling
C = Bra nedsenking
D = Vide rørkurver
E = Innsugingsrørets diameter er større enn eller
FIG. 2A
F = Nivåforskjell for pumpen og installasjonen (*).
G = Rør som ikke belaster pumpen, men belaster
(*) Nivåforskjellen bestemmes i forhold til væske-
temperaturen, NPSH og belastningstapene.
Når enheten skal flyttes eller håndteres må den festes på en sikker måte. Ikke
bruk løfteringene på motoren fordi de er ikke dimensjonert for å tåle hele enhe-
tens vekt.
- Elektropumpen egner seg for bruk i miljøer som er beskyttet mot vær, vind og
frost.
- Kontroller at det ikke finnes hindringer som hindrer den normale kjøleluft
strømningen fra motorviften.
- Elektropumpen må koples til et effektivt jordingssystem i overensstemmelse
med gjeldende lokale standarder angående elektrisk sikkerhet.
- Kontroller at pumpen er koplet fra strømnettet før ethvert installasjons- eller
vedlikeholdsinngrep.
For pumper i linje med åpent system og et trykkrør som tømmer på et lavere
nivå enn pumpene, må det lages til en forhøyning på minst 300 mm og det må
installeres en avluftingsventil. Dette forhindrer at pumpen tømmes etter hvert
stopp (fig. 3).
Forankring av rørene må utføres separat fra pumpen slik at flensene ikke utset-
tes for overdreven kraft og belastninger.
like stor som diameteren på pumpens
munnstykke
Ved optimale forhold er nivåforskjellen ikke
over 5-6 m.
separate støtter.
FIG. 2B
Feilaktig installasjon
1 = Skarp kurve med høye bel
stningstap
2 = Utilstrekkelig nedsenking,
nedsenking med kavitasjon
3 = Negativ helling med luftlomme
4 = Rørdiameter som er mindre enn
pumpens munnstykke med høye
belastningstap.
no
AVLUFTINGSVENTIL
FIG. 3
