Installation
Följande punkter skall beaktas vid kabeldragningen:
• Signal- och aktiveringsströmkabeln leder en spänningssignal med endast en par millivolt och
måste därför dras kortast möjliga sträcka. Maximal tillåten signalkabellängd är 50 m.
• Undvik närhet till större elektriska maskiner och kopplingselement som förorsaka
läckstrålning, kopplingsimpulser och induktioner. Om detta inte är möjlig, dra signal- och
aktiveringsströmkabeln i ett metallrör ooch anslut detta till driftsjord.
• Dra ledningar med skärm och förlägg driftsjordningspotential.
• Led inte signalkabeln via fördelardosor eller klämplintar. En skärmad aktiveringsströmkabel
(vit) dras parallellt med signalledningarna (röd och blå) så att endast en kabel krävs mellan
sensor och mätomvandlare.
• Kabeln får en yttre skärm till skydd mot magnetisk läckstrålning, denna ansluts till SE-plinten.

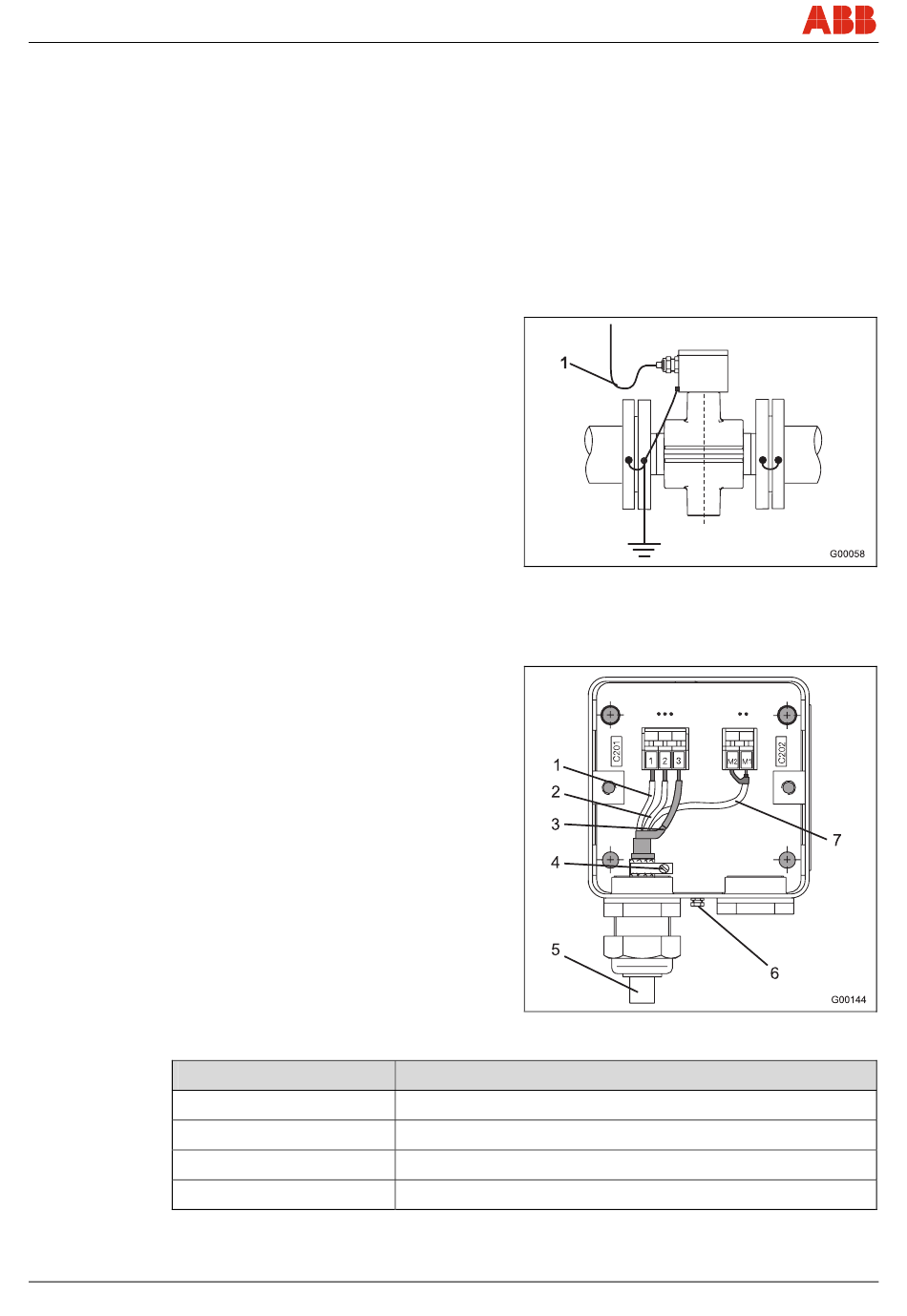

• Beakta att kabeln dras med en
vattenuppsamlare (1) under installationen.
Rikta kabelförskruvningarna nedåt vid
vertikal montering.
3.4.2 Signal- och aktiveringskabelanslutning för modell FXE4000 (MAG-XE)
Mätsensorn är ansluten till mätomvandlaren
via signal- / aktiveringsströmkabel
(komponentnummer D173D025U01).
Mätsensorns spolar försörjs med
aktiveringsspänning via mätomvandlaren och
plintarna M1/M2. Anslut signal-
/aktiveringsströmkabeln enligt illustrationen.
1 röd
2 blå
3 gul
4 SE-plint
5 Signalkabel
6 Jordningsanslutning
7 vit
Plintbeteckning
1 + 2
3
M1 + M2
SE
16 - SV
Anslutning
Ledare för mätsignal.
Inre medansluten kabel (gul), mätpotential.
Anslutningar för magnetfältsaktivering.
Yttre kabelskärm.
FXE4000 (COPA-XE/MAG-XE)
Fig. 18
Fig. 19
D184B133U02
