Montage du tube de mesure

En tenant compte des conditions de montage, l'appareil peut être monté en n'importe quel
endroit de la canalisation.
Attention – Détérioration de l'appareil !
Ne pas utiliser de graphite pour les joints de la bride ou des connexions processus car ce
matériau risque de permettre la formation d'une couche électroconductrice sur la paroi interne
du tube de mesure. Eviter impérativement les dépressions soudaines dans les canalisations
pour des raisons liées au revêtement (revêtement en PTFE) Elles risquent de détruire
l'appareil.
1. Le cas échéant, démonter les plaques de protection à droite et à gauche du tube de mesure.
Tout en veillant à ne pas couper ni détériorer le revêtement afin d'éviter tout risque de fuite.
2. Centrer le tube de mesure de manière plane et parallèle entre les canalisations.
3. Insérer des joints entre les surfaces.
Remarque
Afin d'obtenir des résultats de mesure optimaux, il faut veiller à bien centrer les joints du
débitmètre et le tube de mesure.
4. Utiliser les vis adaptées conformément au chapitre "Indications de couple de serrage" dans
les alésages.
5. Légèrement graisser le boulon fileté.
6. Serrer les écrous en croix conformément à la figure suivante. Observer les couples de
serrage conformément au chapitre "Couples de serrage" !
Lors du premier serrage, il faut appliquer env. 50%, lors du deuxième env. 80% et c'est
uniquement au troisième serrage qu'il faut appliquer le couple de serrage maximal. Ne pas
dépasser le couple de serrage maximal.

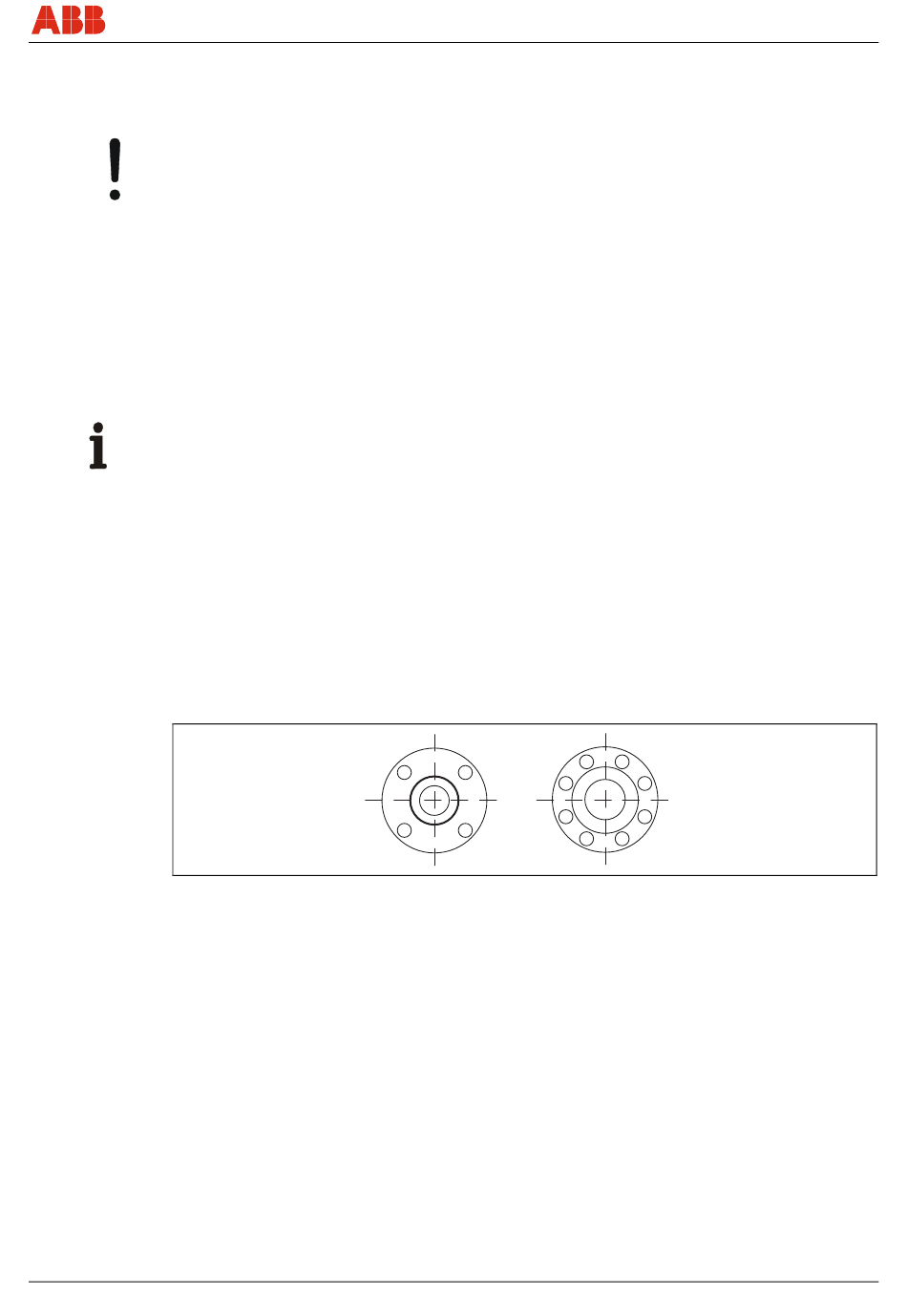

Fig. 11
D184B133U02
3
1
4 2
FXE4000 (COPA-XE/MAG-XE)
5
1
3
8
4
7
6 2
Installation
G00034
