Bosch Rexroth AG
Funciones y parámetros

Modo de control de 2 hilos 2 (Avance/ retroceso, marcha / parada)

Paso 1: Activar modo de control de 2 hilos 2
Ajustar [E1.15] = «1: Avance de 2 hilos / inversión, marcha /parada».
Paso 2: Definir dos entradas digitales
Ajustar una de las entradas digitales como «35: Marcha de avance (FWD)
●
Ajustar una de las entradas digitales como «36: Marcha inversa (REV)»
●
Ejemplo:
Conectar el interruptor K1 a X1 y definir [E1.00] = «35: Marcha de avance
(FWD)».
Conectar el interruptor K2 a X2 y definir [E1.01] = «36: Marcha inversa (REV)».

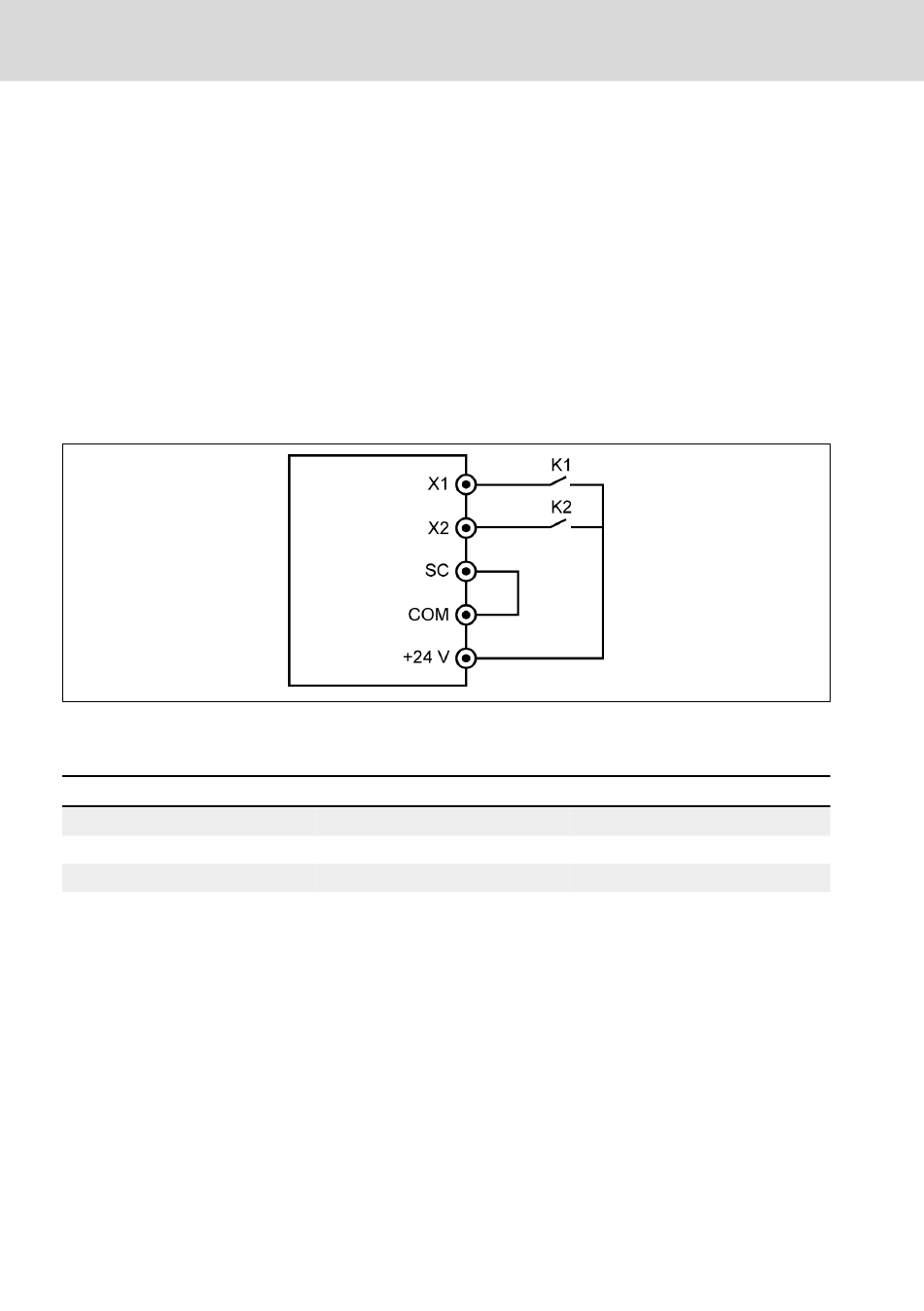

Fig. 12-38: Modo de control de 2 hilos 2
La lógica de control de cada bit se muestra en la tabla siguiente:
K1
Abierto
Cerrado
Abierto
Cerrado
Tab. 12-12: Configuración del modo de control de 2 hilos 2
208/489
K2
Abierto
Abierto
Cerrado
Cerrado
Serie EFC x610
Estado de ejecución
Parada
Marcha de avance
Parada
Marcha inversa
DOK-RCON03-EFC-X610***-IT07-ES-P
