Medidor electromagnético de caudal
COPA-XE / MAG-XE
c)
Tuberías de plástico u hormigón, o tuberías
con recubrimientos aislantes.
1)
Instale el MEC en la tubería con un anillo de puesta a
tierra.
2)
Conecte la lengüeta de conexión del anillo de puesta a
tierra a la conexión de tierra del primario de medida, con
una abrazadera de tierra.
3)
Conecte un cable de Cu de 2,5 mm
de tierra del primario de medida y una tierra de buena
calidad.
En el caso de las tuberías de plástico o de tuberías con
recubrimientos aislantes, el fluido se conecta a tierra a través
del anillo de puesta a tierra, tal y como se muestra en las
figuras 26 y 27, o mediante los electrodos de puesta a tierra
que están instalados en el primario de medida
(opcionalmente). Si están instalados los electrodos de puesta
a tierra, no son necesarios los anillos de puesta a tierra que
aparecen en las figuras 26 y 27.
Si en la tubería existen corrientes parásitas, se recomienda
instalar un anillo de puesta a tierra en cada extremo del
primario de medida.

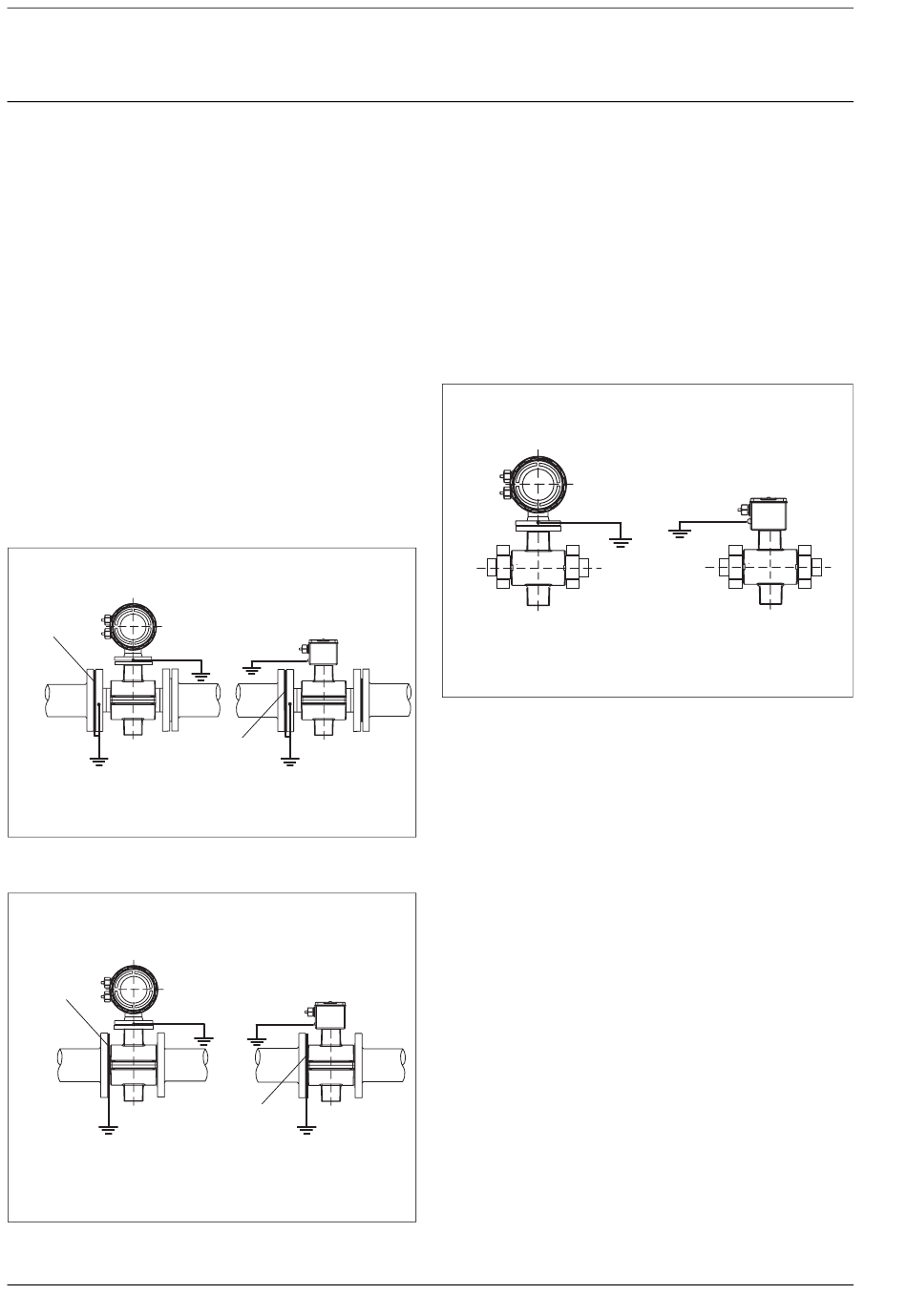

Anillo de puesta
a tierra
Fig. 26
Primario de medida 1/8"- 4" [DN3 - DN100] bridado
Anillo de puesta
a tierra
Fig. 27
Primario de medida 1/8"- 4" [DN3 - DN100] diseño "Wafer"
42
2
entre la conexión
Anillo de puesta
a tierra
Anillo de puesta a tierra
9.1.1
Puesta a tierra de los modelos DE21_ y
DE23_
Las conexiones a tierra se efectúan como se indica en la figura
28. El fluido queda conectado a tierra al entrar en contacto con
el adaptador, lo que elimina la necesidad de efectuar
conexiones a tierra adicionales.
Excepción:
Los primarios de medida con conexiones al proceso de plástico
soldado mediante disolvente deben disponer de un electrodo
de puesta a tierra, que debe instalarse en el primario de
medida.
Fig. 28
Primario de medida 1/8"- 4" [DN3 - DN100]
9.1.2
Puesta a tierra de caudalímetros con
recubrimientos de goma dura o blanda
Este tipo de caudalímetros llevan incorporada una sección
conductora en el recubrimiento, a partir de tamaños de 5" [DN
125] y superiores. Esta sección conecta a tierra el fluido.
