Cómo programar una zona de descarga
Ejemplos

Ejemplo de programación de un módulo de monitoreo programado como interruptor MANREL
DELAY para la zona de descarga R5.
Para los ejemplos 1, 2 y 3, programe la zona de descarga R5 con un interruptor de retardo de
descarga manual y las siguientes selecciones de descarga:
Ejemplo 1: El temporizador de retardo programado en el FACP comienza su cuenta regresiva de 60
segundos. El interruptor de retardo de descarga manual se acciona cuando el temporizador de retardo
del FACP ha llegado a 48 segundos en la cuenta regresiva (han transcurrido 12 segundos). Los 48
segundos restantes de la cuenta regresiva son anulados por el retardo de 30 segundos que ha iniciado
el interruptor de retardo de descarga manual. En este ejemplo, el tiempo total transcurrido desde el
inicio de la cuenta regresiva del FACP hasta la descarga del agente es de 42 segundos (12 + 30),
menor que los 60 segundos originales de la cuenta regresiva del temporizador de retardo del FACP.
Ejemplo 2: El temporizador de retardo programado en el FACP comienza la cuenta regresiva de 60
segundos. Se acciona el interruptor de retardo de descarga manual cuando el temporizador de retardo
del FACP ha llegado hasta los 8 segundos en la cuenta regresiva. Los 8 segundos restantes de la
cuenta regresiva no cambian cuando se acciona el interruptor. En este ejemplo, el tiempo total
transcurrido desde el inicio de la cuenta regresiva del FACP hasta la descarga del agente es de 60
segundos.
Ejemplo 3: El tiempo de retardo programado en el FACP no está en ejecución (lo cual sucedería si
la estación de descarga se accionara antes de que se registrara una alarma). El dispositivo manual
activa el interruptor de retardo de descarga manual. La descarga del agente ocurrirá en 30 segundos.
Para los ejemplos 4 y 5, el retardo se cambia a
Ejemplo 4: El temporizador de retardo programado en el FACP comienza su cuenta regresiva de
10 segundos. Se acciona el interruptor de retardo de descarga manual cuando el temporizador de
retardo del FACP ha llegado hasta los 8 segundos en la cuenta regresiva. Los 8 segundos restantes
en la cuenta regresiva no cambian. En este ejemplo, el tiempo total transcurrido desde el inicio de la
cuenta regresiva del FACP hasta la descarga del agente es de 10 segundos.
Ejemplo 5: El temporizador de retardo programado en el FACP no está en ejecución (lo cual
sucedería si la estación de descarga se accionara antes de que se registrara una alarma). El
dispositivo manual activa el interruptor de retardo de descarga manual. La descarga del agente
ocurrirá en 10 segundos.
Manual de Programación NFS-320/E/C — P/N 52746SP:D1 10/26/2011
SYSTEM SYSTEM
NORMAL ACTIVATED
Código de tipo
Estación NBG-
(retardo de
DELAY
12LRA con
descarga manual)
palanca de
descarga
manual

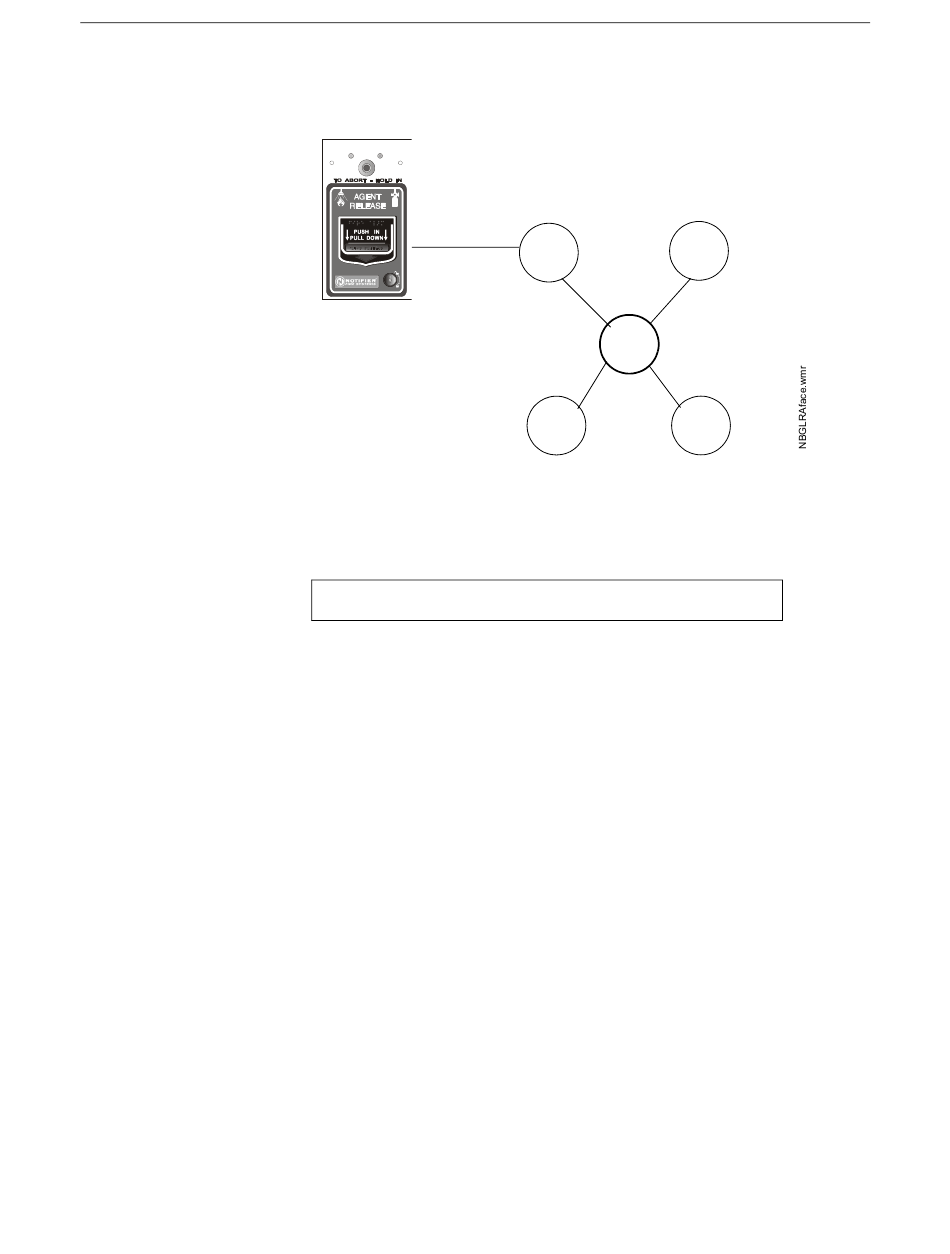

Figura A.12 Módulo de monitoreo configurado como
interruptor de retardo de descarga manual
