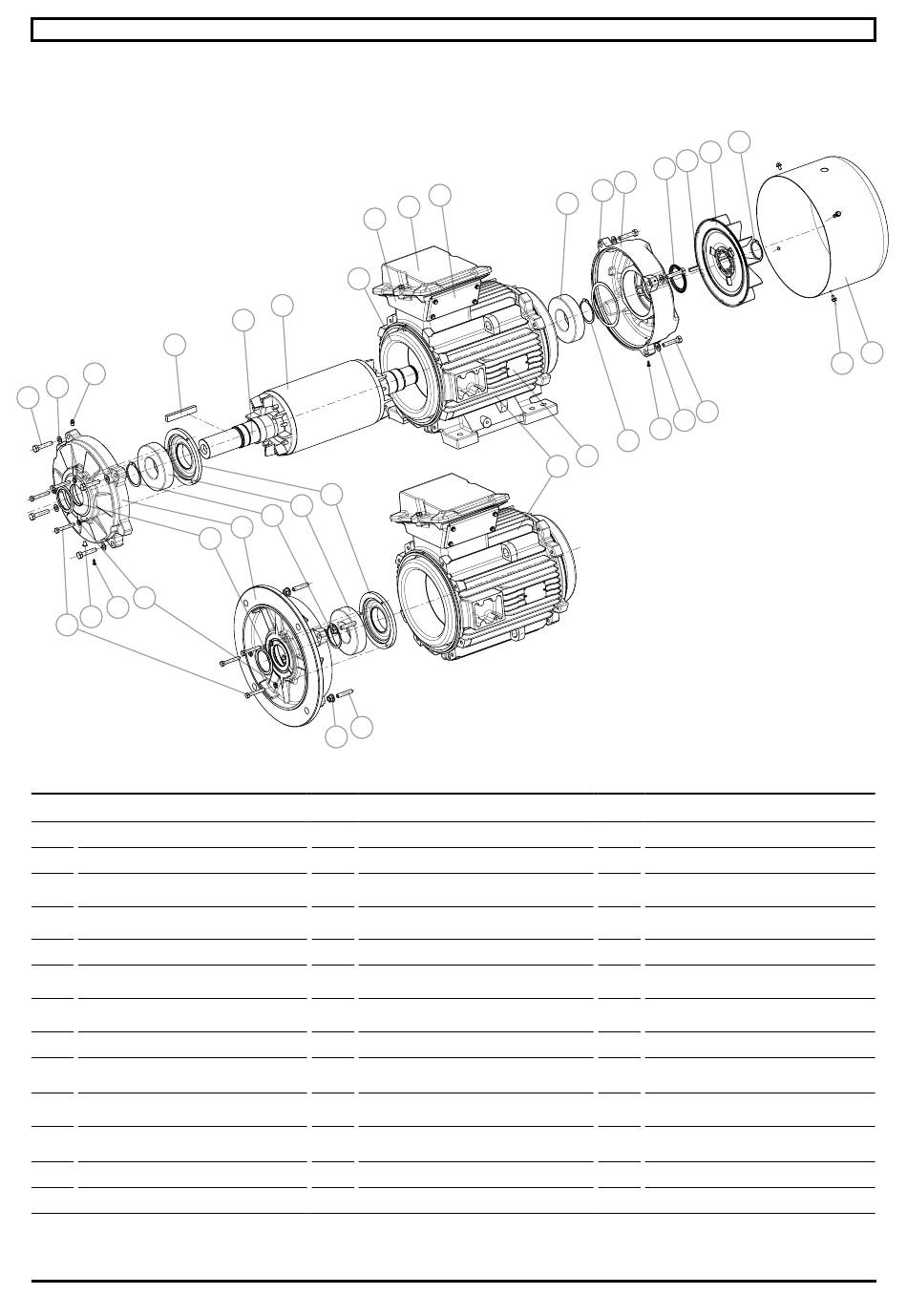

FLS/FLSES 180 M/L/LUR, 200 LU, 225 MR/SR
21
42
272
270
41
629
643
40
Ref. Designación
1
Estátor bobinado
2
Carcasa
3
Eje
4
Rotor
5
Palier lado acoplamiento
6
Palier lado opuesto acoplamiento
7
Ventilador
8
Chaveta del ventilador
13
Caperuza de ventilación
21
Chaveta de extremo de eje lado acoplamiento
26
Placa de características
27
Tornillos de fijación de la caperuza
Instalación y mantenimiento Motores asíncronos trífasicos
4850 es - 2017.10 / e
MOTORES FLS/FLSES
70
1
4
3
33
30
38
5
39
270
271
FLS/FLSES 180 M/L/LUR, 200 LU, 225 MR/SR
Ref.
30
Rodamiento lado acoplamiento
33
Tapa interior lado acoplamiento
38
Anillo elástico para eje lado acoplamiento
39
Junta de estanqueidad lado acoplamiento
40
Tornillo fijación tapa lado acoplamiento
Arandela dentada estanca de la tapa lado
41
acoplamiento
42
Engrasador delantero
50
Rodamiento lado opuesto acoplamiento
54
Junta de estanqueidad lado opuesto
acoplamiento
59
Arandela de precarga
70
Cuerpo de caja de bornas
74
Cubierta de caja de bornas
81
50
74
2
Designación
466
7
8
54
6
59
273
275
629
556
26
Ref. Designación
81
Placa soporte de prensaestopas
Tornillo de fijación de palier lado
270
acoplamiento
Tuerca de fijación de palier lado
271
acoplamiento
272
Arandela de palier lado acoplamiento
Tuerca de fijación de palier lado opuesto
273
acoplamiento
Arandela de fijación de palier lado opuesto
275
acoplamiento
466
Anillo elástico para el ventilador
Circlips de rodamiento lado opuesto
556
acoplamiento
629
Tapón de purga
Tapón de evacuación de la grasa lado
643
acoplamiento
13
27
41
