Determinación/comprobación de los tiempos de reacción para la validación
9.3 Determinación/comprobación de los tiempos de reacción para la validación
108
Manual – MOVIDRIVE
Con el fin de calcular el recorrido de marcha en inercia de la máquina, deben determi-
narse los tiempos de respuesta total del sistema de accionamiento. Para ello es nece-
sario determinar todos los tiempos de respuesta y reacción de los respectivos compo-
nentes (electrónica y mecánica). El siguiente ejemplo debe mostrarlo.

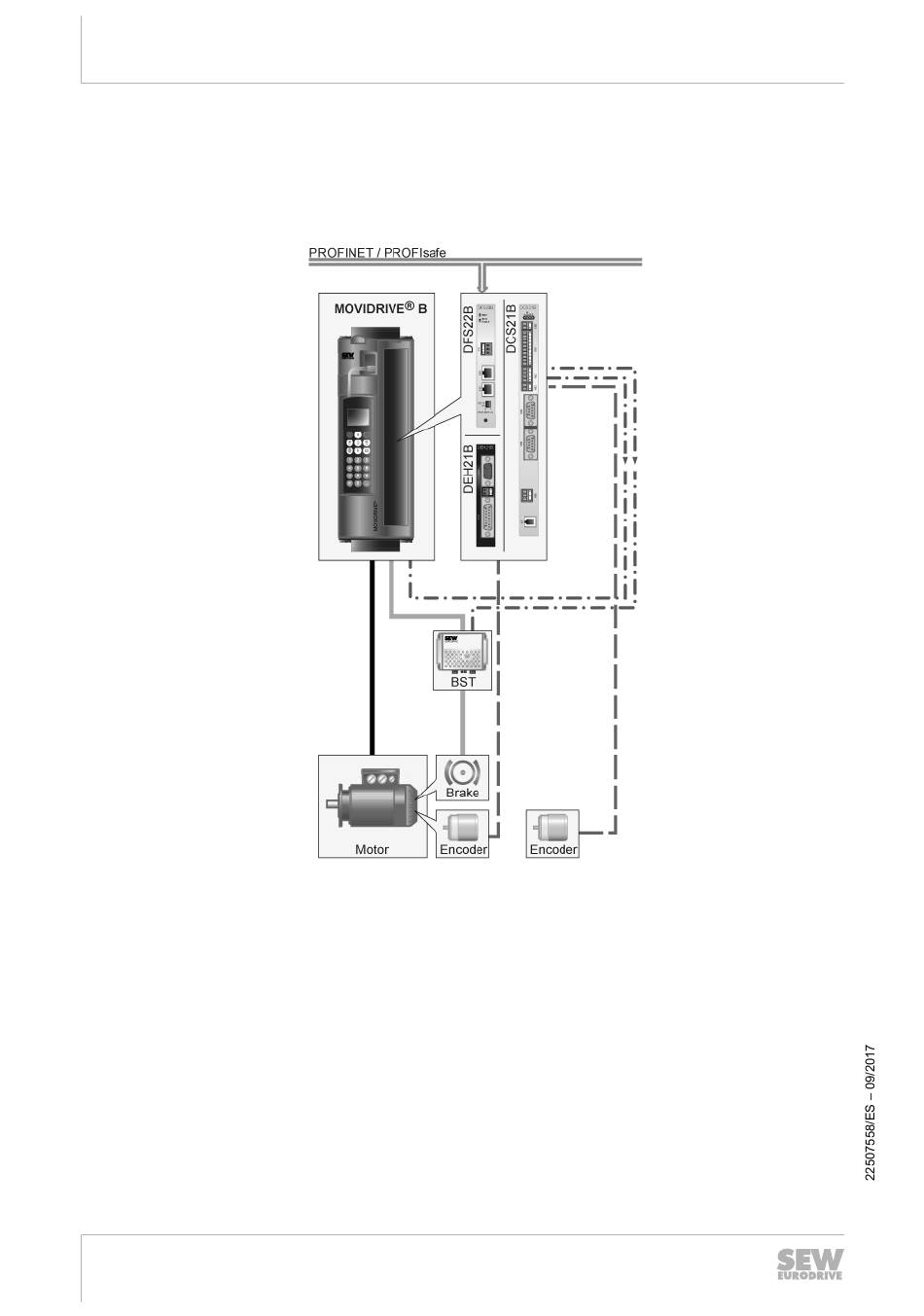

Se utilizan los siguientes componentes:
®
• MOVIDRIVE B, tamaño 1, con las siguientes tarjetas opcionales:
– DEH21B como interfaz de encoder
– DFS22B como interfaz de comunicación con PROFINET y PROFIsafe
– DCS21B como tarjeta de seguridad
• Módulo de freno BST orientado a la seguridad
• Motor DR con freno BE incorporado y encoder sen/cos
• Encoder sen/cos externo adicional
®
MDX61B Tarjeta de seguridad MOVISAFE
®
DCS21B/22B/31B/32B
