Mantenimiento De Las Correas; Inspección De Las Correas; Cómo Cambiar La Correa Del Cortacésped - Toro Z Master Professional 7000 Serie Manual Del Operador

Mantenimiento de las
correas
Inspección de las correas
Intervalo de mantenimiento: Cada 100 horas
Si hay chirridos cuando la correa está en movimiento,
si las cuchillas patinan durante la siega, si los bordes
de la correa están deshilachados, o si tiene marcas de
quemaduras o grietas, la correa del cortacésped está
desgastada. Cambie la correa si observa cualquiera
de estas condiciones.
Cómo cambiar la correa del
cortacésped
Si hay chirridos cuando la correa está en movimiento,
si las cuchillas patinan durante la siega, si los bordes
de la correa están deshilachados, o si tiene marcas de
quemaduras o grietas, la correa del cortacésped está
desgastada. Cambie la correa si observa cualquiera
de estas condiciones.
1. Desengrane el mando de control de las cuchillas
(TDF), ponga las palancas de control de
movimiento en posición de
, y ponga el freno de estacionamiento.
MUERTO
2. Pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes
de abandonar el puesto del operador.
3. Retire las cubiertas de la correa

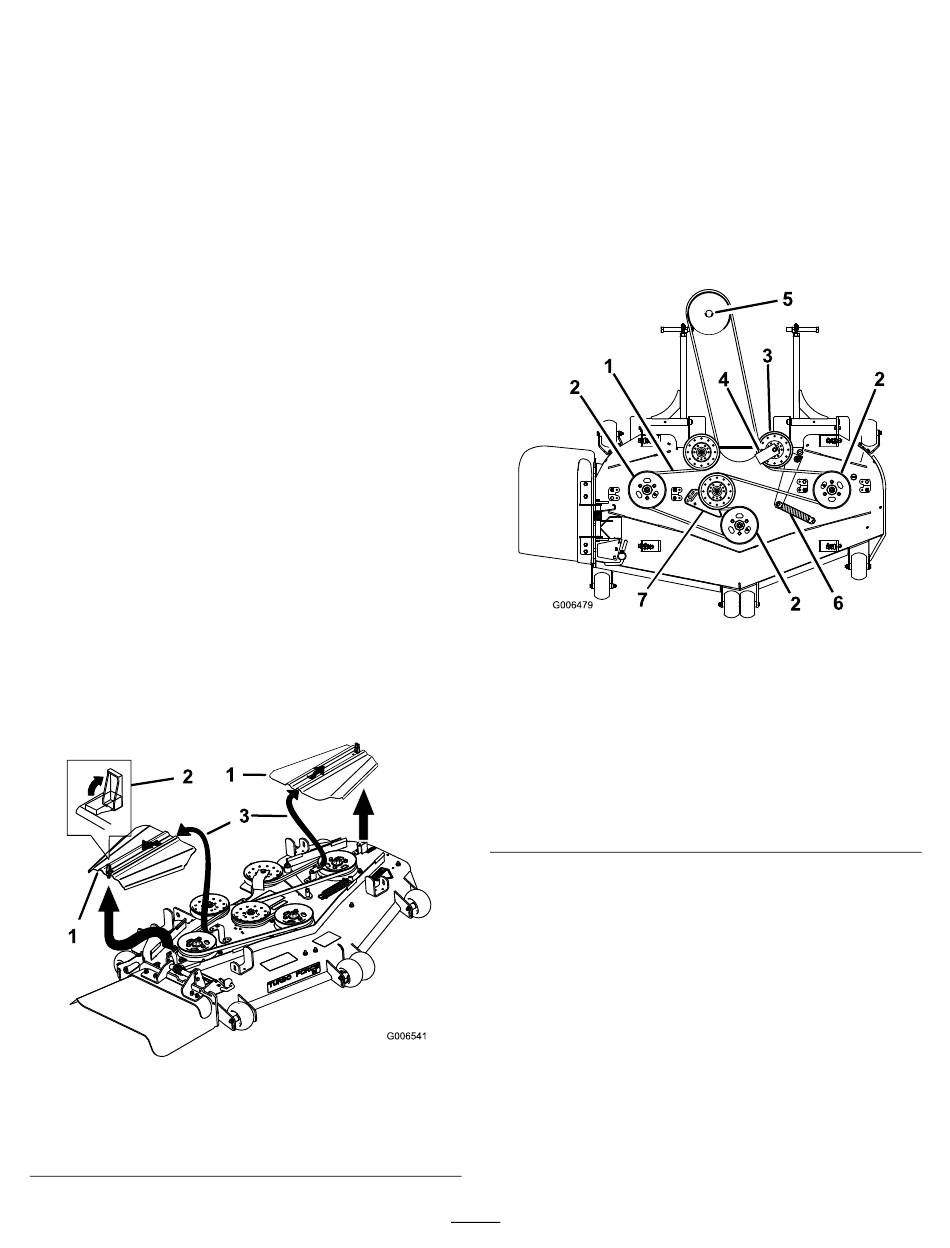

Figura 74
1. Cubierta de la correa
2. Enganche
/
BLOQUEO PUNTO
(Figura 74).
g006541
3. Introduzca la pestaña en
la ranura
4. Para cortacéspedes de 183 cm (72"), afloje los
pernos que sujetan la chapa de la polea tensora
(Figura 77).
5. Retire el muelle tensor.
6. Retire la guía de la correa de la polea tensora
tensada con muelle según se muestra en
75 y Figura 77.
7. Retire la correa.
8. Pase la correa nueva alrededor de las poleas
del cortacésped y de la polea de la caja de
engranajes, debajo del motor
1. Correa del cortacésped
2. Polea del eje del
cortacésped
3. Polea tensora tensada
con muelle
4. Guía de la correa, en un
ángulo de 45 grados
9. Instale la guía de la correa en la polea tensora
tensada con muelle con un ángulo de 45 grados,
como se muestra en
Apriete el perno a 37–45 N∙m (27–33 pies-libra).
10. Instale el muelle tensor en los dos postes
(Figura 75 y Figura
11. Para cortacéspedes de 183 cm (72"), ajuste la
tensión de la correa; consulte
las correas (página
12. Instale las cubiertas de las correas deslizando
la cubierta sobre la pestaña, instale los pernos y
cierre los enganches
57
(Figura 75).
Figura 75
5. Polea de la caja de
engranajes
6. Muelle tensor
7. Placa tensora (para
cortacéspedes de 183 cm
(72") solamente)
Figura 75 y Figura
77).
Mantenimiento de
57).
(Figura 76).
Figura
g006479
77.
