CALEFACCIÓN: quemador de gas

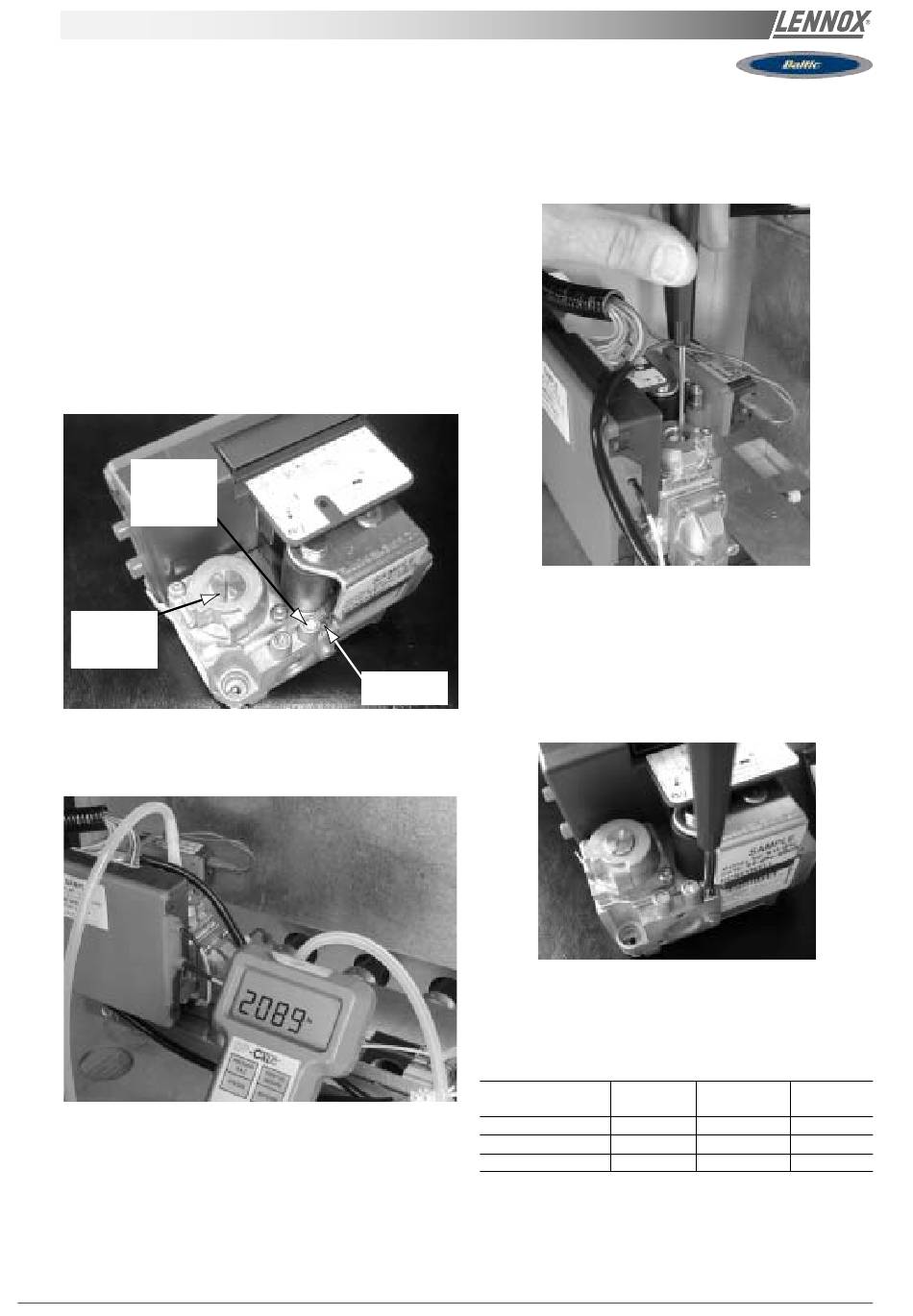

AJUSTES DE PRESIÓN EN HONEYWELL
TIPO DE VÁLVULA DE REGULACIÓN DE PRESIÓN VK 4105
Ajuste de regulador de presión con una alimentación de
gas de 300 mbares:
- El quemador debe funcionar en el modo de calor alto
para esta verificación.
- Coloque el tubo del manómetro «exacto» en el puerto de
presión de entrada (figura 61) de la válvula de regulación
de gas después de haber aflojado el tornillo dos vueltas.
PUERTO DE
MEDIDA DE
PRESIÓN DE
ENTRADA
POR DEBAJO
DE
AJUSTE DE
CALOR ALTO
- Verifique y ajuste si es necesario la presión de entrada
de la válvula en 20,0 mbares (G20) o 37,0 mbares para
propano (G31) o 25 mbares para Groningue (G25).
Verificaciones de presión de inyección de calor alto
- Coloque el tubo del manómetro "exacto" en el puerto de
SALIDA de la barra de soporte del inyector de gas
después de haber aflojado la tuerca.
Fig. 63
Fig. 61
Verifique y ajuste si es necesario la presión de SALIDA de
válvula en 8,4 mbares (G 20)/31,4 mbares para propano
(G31) y 12,3 mbares para Groningue (G25).
Verificaciones de presión de inyección de calor bajo
- Cambie el control a calor bajo.
- Verifique y ajuste si es necesario la presión de salida en
AJUSTE DE
AJUSTE DE
3,5 mbares (G20) o 14 mbares para propano (G31) y 5
mbares para Groningue (G25).
Fig. 64
- Vuelva a apretar todos los tornillos y tuercas de ajuste de
presión.
Tabla de ajustes de presión para cada tipo de gas
Tabla 5
Categoría
Fig. 62
G20
G25 (Groningue)
G31 (GPL)
Presión de Inyección
alimentación de calor bajo
20,0 mbares 3,5 mbares
25 mbares 5,0 mbares
37,0 mbares 14 mbares
IOM/ROOFTOP BALTIC Series - 0204 - S Página 47
Inyección
de calor alto
8,4 mbares
12,3 mbares
31,4 mbares
