Ajuste del interruptor de
seguridad del freno de
estacionamiento
1. El espacio entre la pala de pivote del eje del freno de
estacionamiento y la parte inferior del interruptor de
seguridad (Fig. 63) debe ser de aproximadamente
1,5 mm (la pala no debe tocar el interruptor).
2

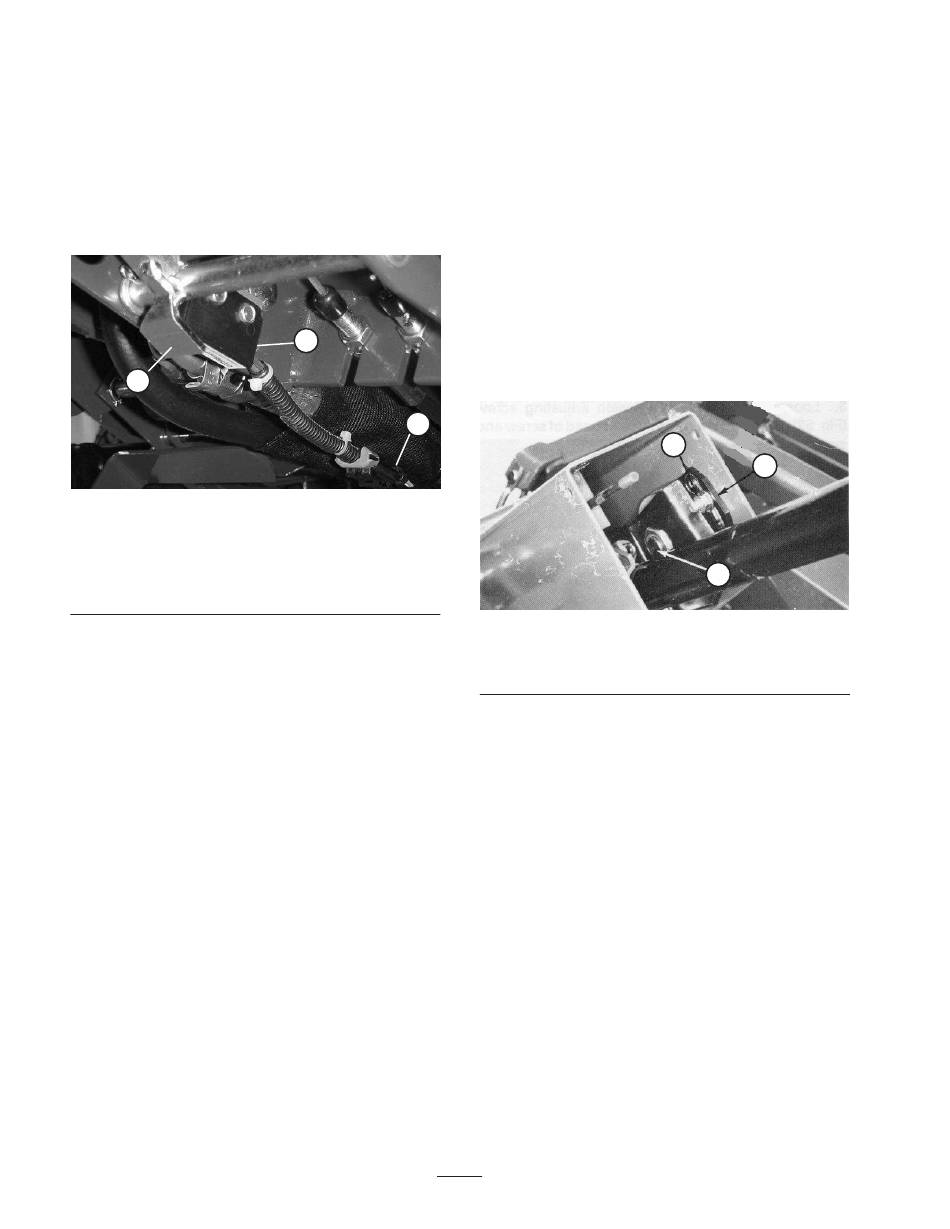

Figura 63
1. Interruptor de seguridad
del freno de
estacionamiento
2. Pala de pivote del eje del
freno de estacionamiento
2. Para ajustar el espacio, afloje los tornillos de montaje
del interruptor, ajuste el espacio y apriete los tornillos.
3. Desconecte el conector del interruptor del arnés de
cables.
4. Tire hacia arriba de la palanca del freno de
estacionamiento y pise el pedal de freno para bloquear
el pedal en la primera muesca del trinquete.
5. Conecte un probador de continuidad o un ohmímetro al
conector del arnés de cables del interruptor. Con el
freno de estacionamiento puesto, el circuito del
interruptor no debe tener continuidad. Si hay
continuidad, vuelva a revisar el interruptor o la
instalación del mismo.
1
3
3. Conector del arnés de
cables
48
Ajuste del control del volante
inclinable
Si es necesario ajustar la palanca de control del volante
inclinable, siga este procedimiento:
1. Retire el pomo del freno de estacionamiento y retire los
tornillos autorroscantes de la cubierta de la columna de
dirección. Deslice la cubierta hacia arriba por la
columna de dirección para tener acceso a la placa de
giro (Fig. 64).
2. Afloje la tuerca pequeña y gire la placa de giro hasta
que apriete la tuerca grande que está más abajo
(Fig. 64). Vuelva a apretar la tuerca pequeña.
3. Vuelva a instalar la tapa de la columna de dirección y el
pomo del freno de estacionamiento.
Figura 64
1. Placa de giro
2. Tuerca pequeña
2
1
3
3. Tuerca grande
