SLTE−...
Protección de la posición final ante un
arranque incontrolado:
Tenga en cuenta que las posiciones
S
finales de software se pueden activar en
el SFC−DC.
Asegúrese de que el controlador esté
S
desconectado.
No basta con retirar la señal de validación
del controlador.

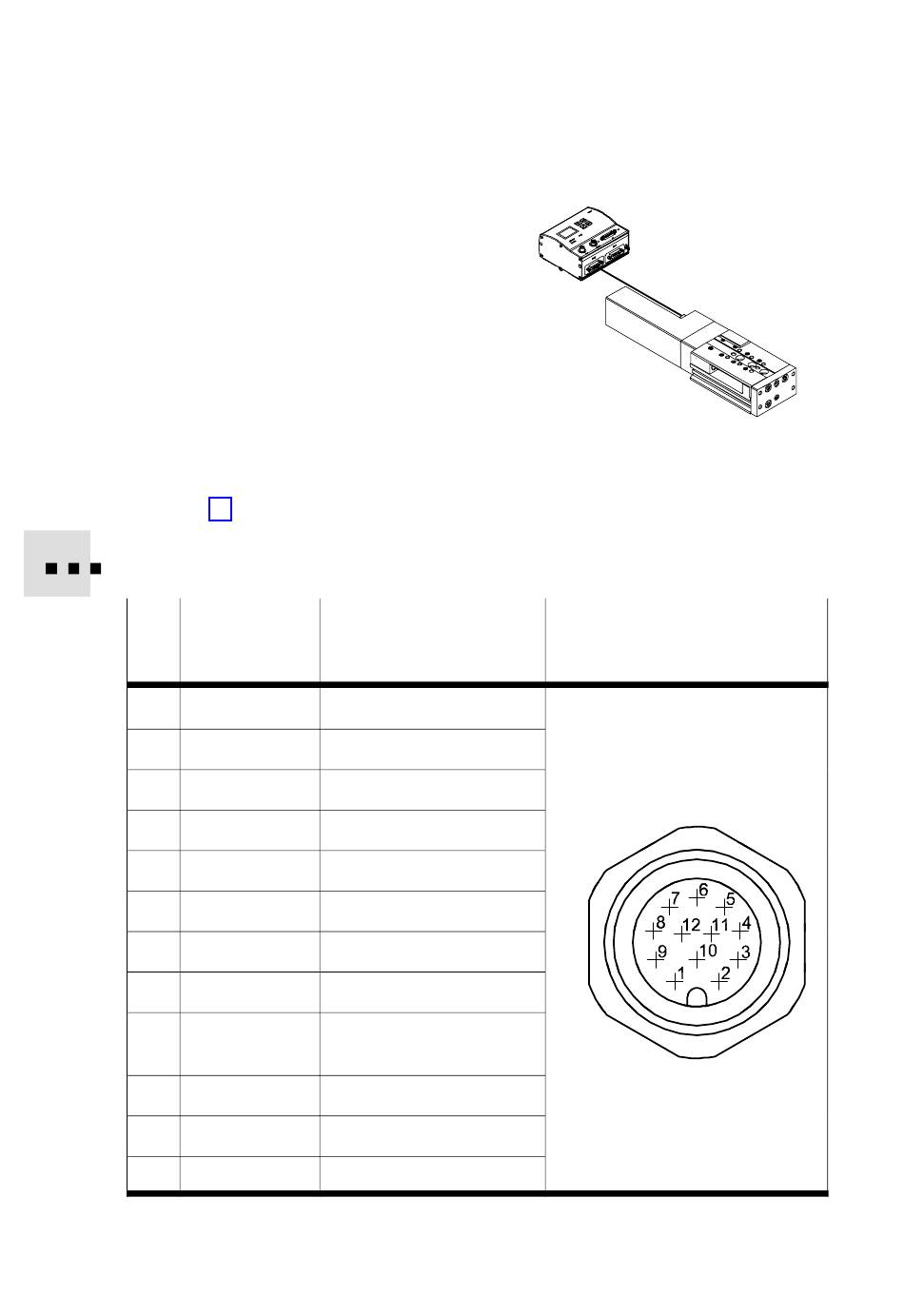

Conecte el SLTE−... en la conexión 5 por completo con el controlador
S
(véase Fig. 12).
Utilice el cable de conexión original de Festo siguiendo las instrucciones del
S
capítulo sobre accesorios.
Pin Conexión
1 Motor +
2 Motor −
3 A
4 A/
5 B
6 B/
7 I
8 I/
9 +5 V DC (± 5 %)
10 GND
11 NC
12 NC
Fig. 13
48
Denominación
Conductor de motor
Conductor de motor
Señal del encoder RS485
Señal del encoder RS485
Señal del encoder RS485
Señal del encoder RS485
Señal del encoder RS485
Señal del encoder RS485
Alimentación de señales
(máx. 50 mA)
Masa de la señal
Preasignado
Preasignado
Fig. 12
Conector enchufable M12 en
SLTE−... (12 pines, vista de los
pines de conexión)
