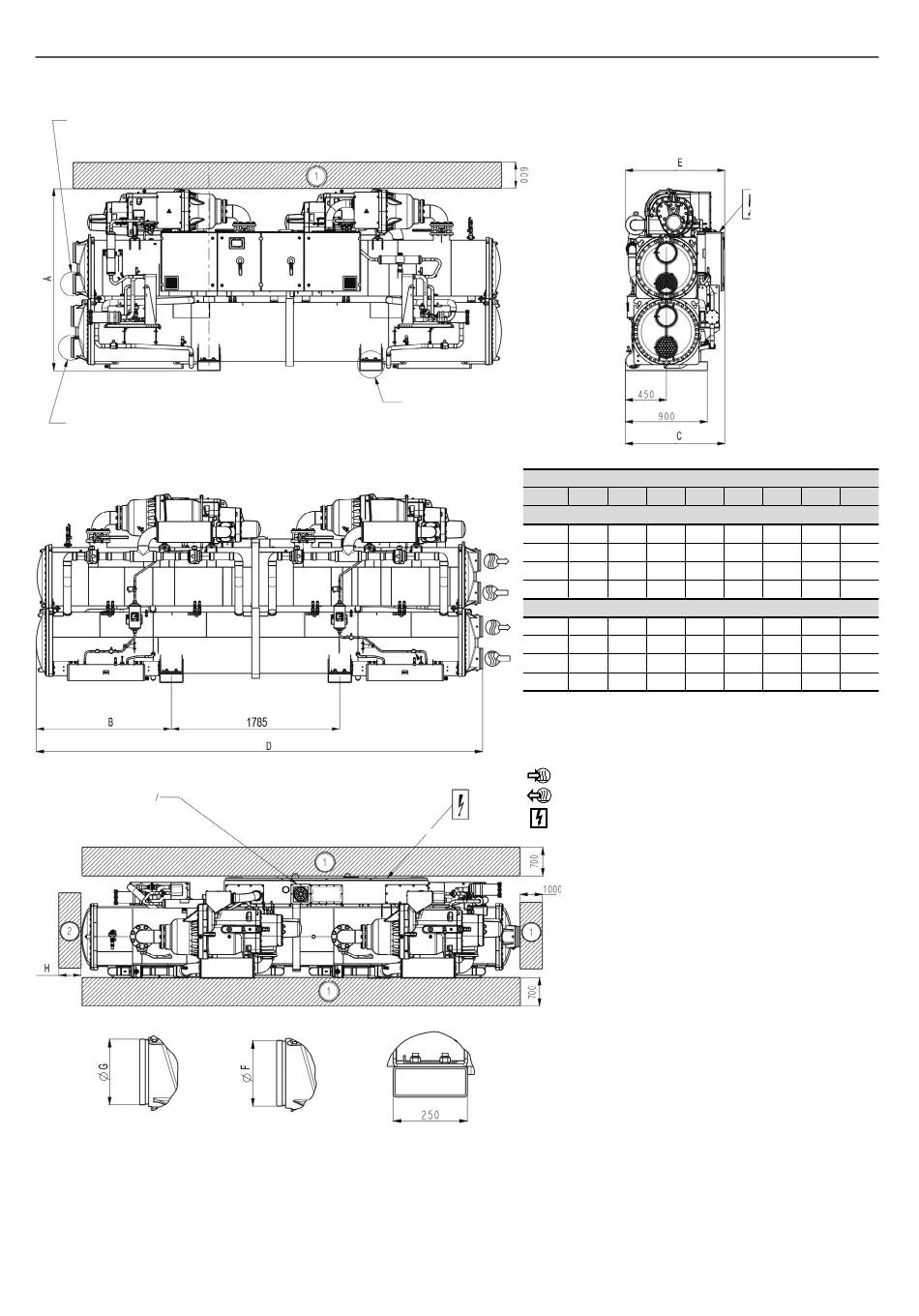

3 - DIMENSIONES, ESPACIOS LIBRES

3.2 - 30XW-PZE/30XWHPZE 801-1001

Véase el detalle A
Véase el detalle B
Conexión de aire
introducido
160 x 160
(excepto
la opc. 330)
Detalle A
NOTAS:
• Los planos no son documentos contractuales. Antes de diseñar una instalación, consulte los planos de dimensiones
certificados, que se pueden suministrar con la unidad o previa solicitud.
• Para determinar la posición de los puntos de fijación, la distribución de los pesos y las coordenadas del centro de
gravedad, consulte los planos de dimensiones.
12
Véase el detalle C
Detalle B Detalle C
Dimensiones en mm
A B C
30XW-PZE / 30XWHPZE
801 1998 1512 1121 4730 1124 219,1 219,1 4500
901
1998 1512 1125 4730 1124 219,1 219,1 4500
1001 2051 1512 1238 4730 1238 219,1 219,1 4500
1101 2051 1512 1238 4730 1238 219,1 219,1 4500
30XW-PZE / 30XWHPZE (option 150)
801 1998 1512 1121 4730 1124 219,1 219,1 4500
901 1998 1512 1125 4730 1124 219,1 219,1 4500
1001 2070 1512 1238 4730 1238 219,1 219,1 4500
1101 2051 1512 1238 4730 1238 219,1 219,1 4500
Leyenda
Todas las dimensiones están en mm.
B
Espacio necesario para el mantenimiento
C
Espacio necesario para retirar los tubos de refrigeración
Entrada de agua
Salida de agua
Entrada de alimentación eléctrica
D E F G H
