N.°
6
7
8

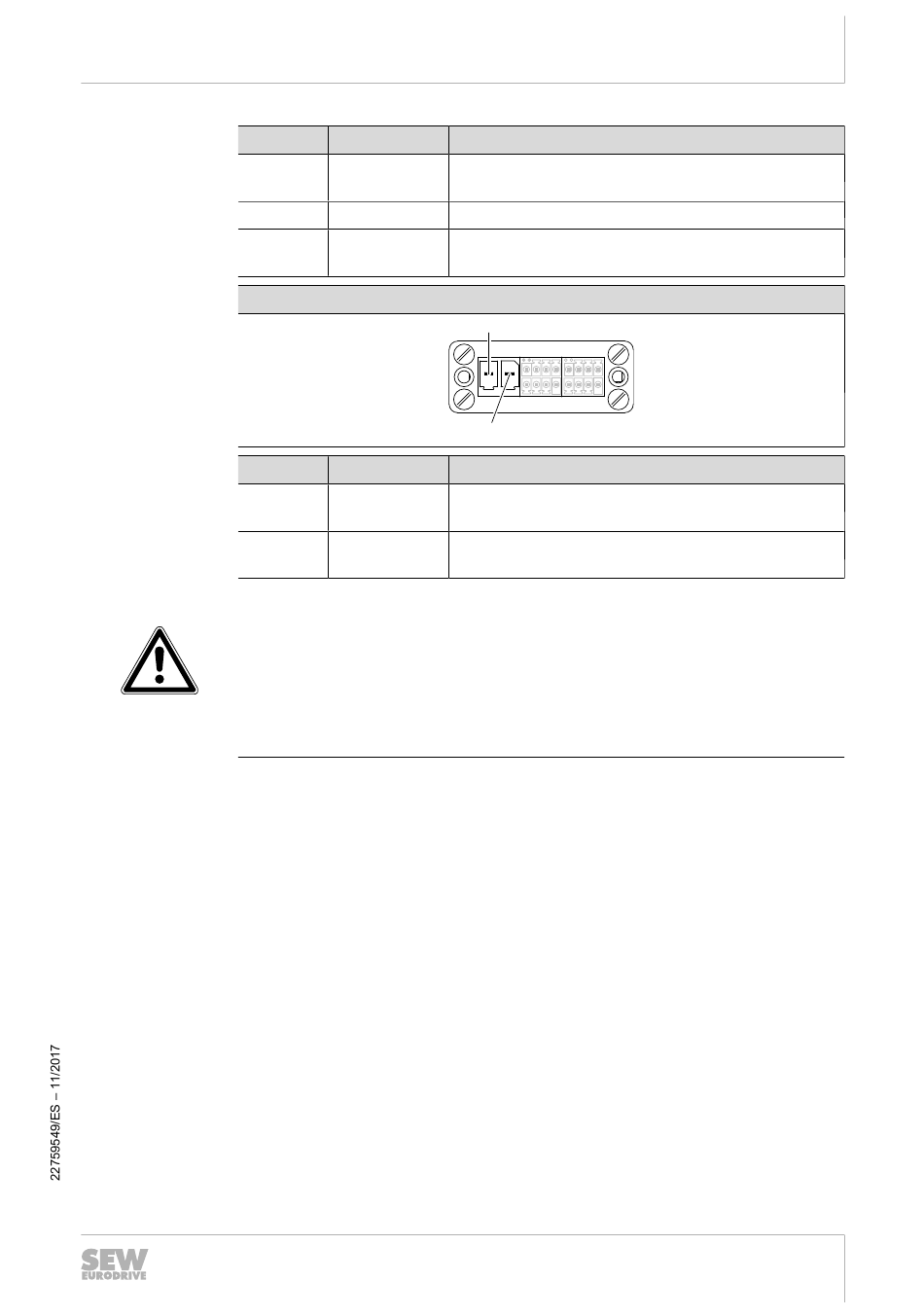

Módulo C
Esquema de conexiones
N.°
1
2
NOTA
Para habilitar la etapa de salida, debe puentear el pin A5 y el pin B8 o aplicar 24 V
CC al pin A5.
Para conectar las entradas binarias con la alimentación de la electrónica de 24 V
CC, debe puentear el pin B4 y el pin C1. Para conectar las entradas binarias con la
tensión externa de 24 V CC, debe puentear el pin B4 con el potencial de referencia
de la tensión externa.
Nombre
Función
DO01
Salida binaria DO01, parametrizable (Descripción de
parámetros)
DI06
Entrada binaria DI06, sin función/transparente
+24 V
Tensión de alimentación de 24 V CC para electrónica
y entradas/salidas binarias
2
C
1
Nombre
Función
GND
Potencial de referencia para circuito intermedio y elec-
trónica
+ZK
Tensión de alimentación de 48 V CC para circuito in-
termedio
Instalación eléctrica
Conexiones eléctricas
B
A
Instrucciones de funcionamiento – CMP ELVCD
5
35
