Instalación eléctrica
5
Conexiones eléctricas
5.8.5 X3: Conexión del resólver RH1M
38
Instrucciones de funcionamiento – CMP ELVCD
La siguiente tabla muestra información sobre esta conexión:
Función
Conexión del resólver RH1M (encoder)
Tipo de conexión
Cable con conector enchufable M23, de 12 polos, hembra, codificación de 0°

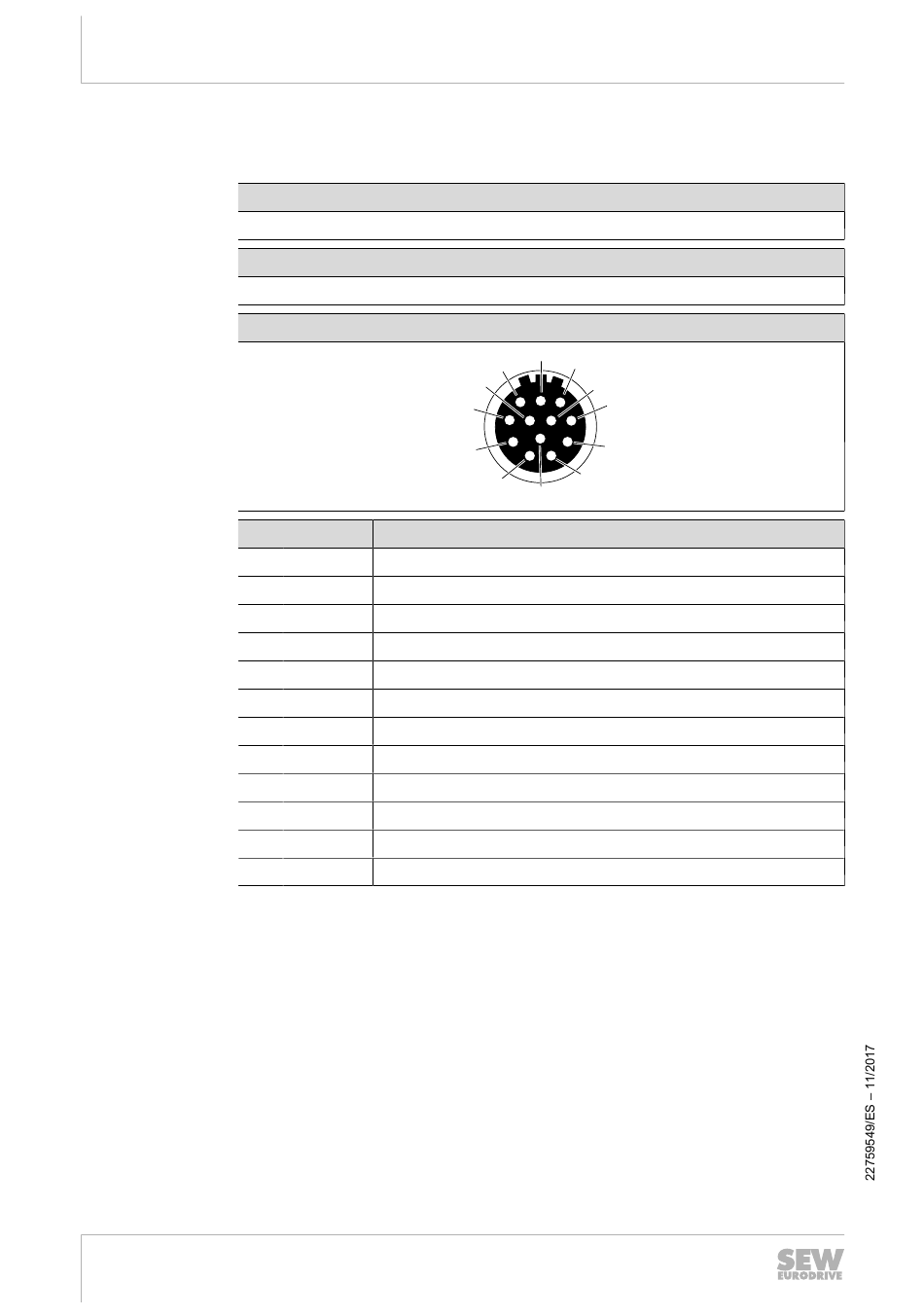

Esquema de conexiones
N.° Nombre Función
1 R1 Entrada de señal referencia +
2 R2 Entrada de señal referencia -
3 S1 Entrada de señal coseno +
4 S3 Entrada de señal coseno -
5 S2 Entrada de señal seno +
6 S4 Entrada de señal seno -
7 n.c. Sin asignar
8 n.c. Sin asignar
9 PK/KTY+ Conexión sonda térmica PK/KTY+
10 PK/KTY- Conexión sonda térmica PK/KTY-
11 n.c. Sin asignar
12 n.c. Sin asignar
9
8
1
10
12
7
2
6
3
5
4
11
