Conexionado
"
!
66
4.4.2

Casos especiales

Tubería metálica aislada de tierra
Para evitar influencias externas sobre la medición, conviene utilizar cables de puesta a tierra para
conectar la brida de cada sensor con la brida correspondiente de la tubería y conectar dichas bridas
a tierra. Conecte, según el caso, el cabezal de conexiones del transmisor o del sensor con el potencial
de tierra utilizando para ello el terminal de puesta a tierra previsto para este fin (véase la figura).
El cable de puesta a tierra para las conexiones brida con brida puede pedirse por separado como un
accesorio de Endress+Hauser → página 133:
¡Atención!
Observe también las pautas internas de la empresa referentes a la conexión a tierra.
¡Nota!
• DN ≤ 300: El cable de puesta a tierra se pone directamente en contacto con el revestimiento
conductor de la brida y se fija mediante los tornillos de la brida.
• DN ≥ 350: El cable de puesta a tierra se pone directamente en contacto con la pieza de fijación
metálica.

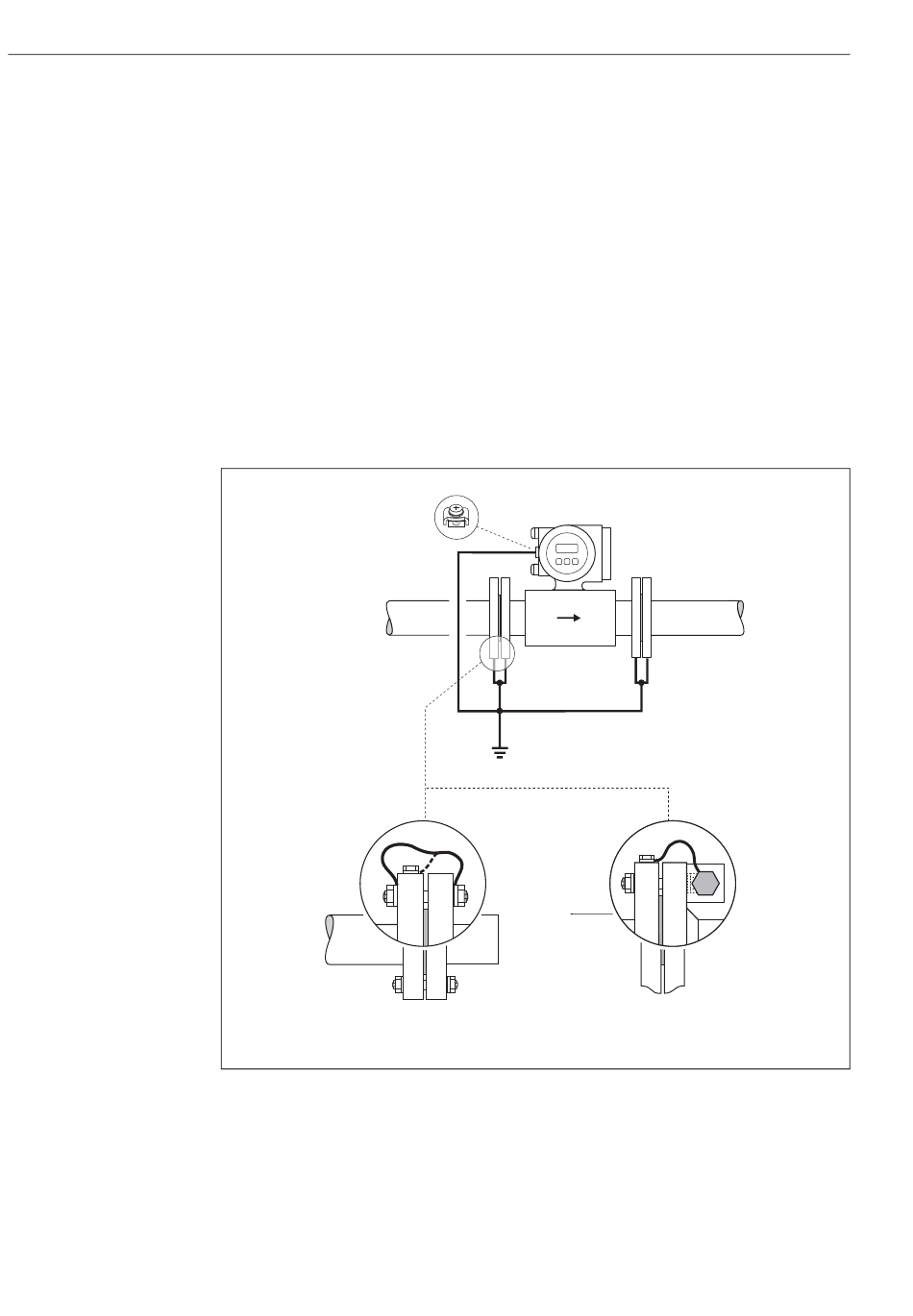

Fig. 39: Compensación de potencial mediante corrientes de compensación en tuberías metálicas aisladas de tierra.
6 mm² Cu
£
DN 300
Proline Promag 53 PROFIBUS DP/PA
³
DN 350
Endress+Hauser
a0004376
