3. Instalación
3−8
Válvula distribuidora de control proporcional ( 5 )
Instale los tubos entre la válvula (MPYE−5−...) y el cilindro de
forma simétrica.
Recomendaciones para actuadores lineales con y sin vástago:
longitud del tubo = carrera del cilindro.

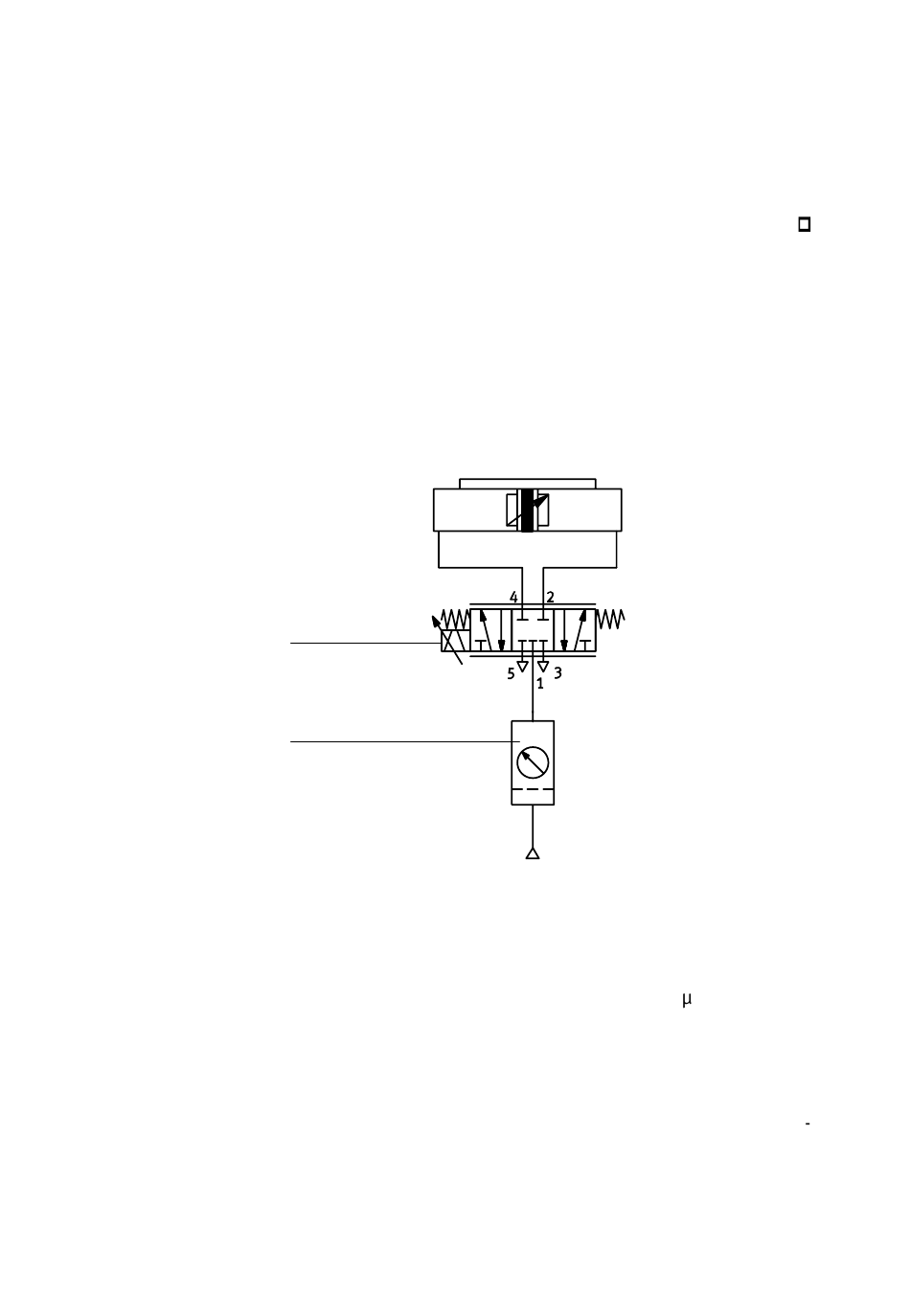

La figura inferior muestra como ejemplo el conexionado de
un cilindro con una MPYE−5−... utilizando un SPC11.
1
2
1
Válvula distribuidora de control proporcional tipo
MPYE−5−...−
2
Unidad de mantenimiento con filtro de 5 m sin
lubricador
Fig. 3/2: Esquema del circuito neumático
Montar la válvula según el manual de instrucciones suminis
trado con la misma.
Festo P.BE−SPC11−SYS−ASI−ES es 0511b
