4 Instalación

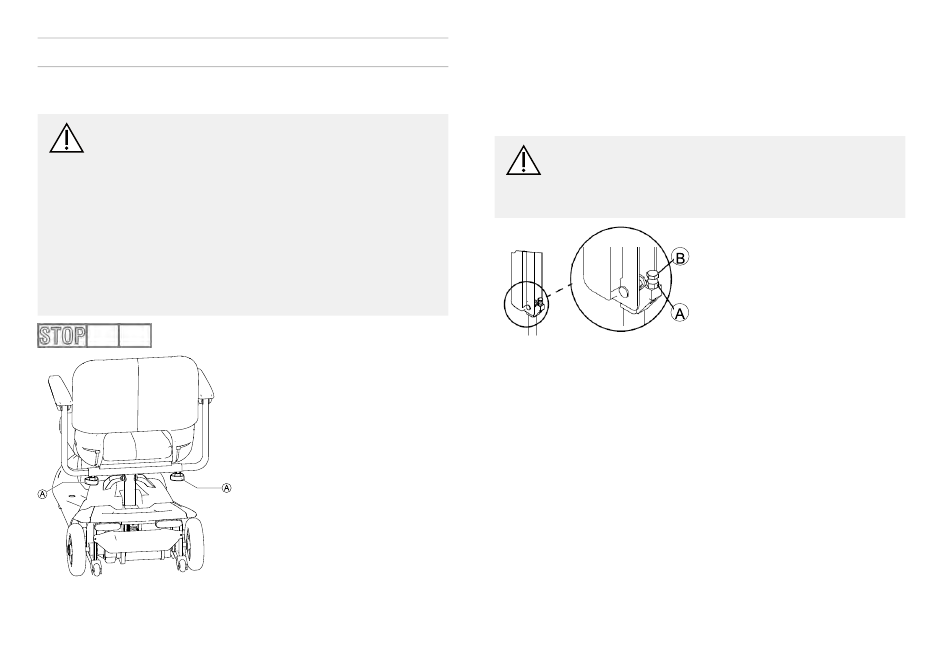

4.1 Ajuste de la anchura del reposabrazos

¡ADVERTENCIA!
Riesgo de sufrir lesiones graves si uno de los
reposabrazos se sale de su soporte por haber
sido ajustado a una anchura superior al valor
permitido
– El ajuste de la anchura lleva pequeñas pegatinas con
marcas y la palabra "STOP". Los reposabrazos nunca
deberán extraerse más allá del punto en el que la
palabra "STOP" pueda leerse completamente.
– Apriete siempre los tornillos de fijación correctamente
una vez finalizados los ajustes.
Los tornillos para liberar los reposabrazos están situados debajo del
asiento A.
1576471-A
1. Gire los tornillos para aflojar la fijación del reposabrazos.
2. Ajuste los reposabrazos a la anchura necesaria.
3. Vuelva a apretar los tornillos.
4.2 Ajuste del ángulo del reposabrazos
¡PRECAUCIÓN!
Al ajustar el ángulo del reposabrazos, puede
haber algún punto de enclavamiento
– Tenga cuidado con los dedos.
1. Levante el reposabrazos.
Afloje la tuerca de bloqueo A.
2.
3. Ajuste el tornillo del hueco B hacia arriba o hacia abajo en la
posición del ángulo del reposabrazos que desee.
4. Apriete la tuerca de bloqueo.
5. Para determinar el mismo ángulo para el reposabrazos opuesto,
cuente las roscas que quedan expuestas una vez apretada la
tuerca de bloqueo.
6. Repita los PASOS del 1 al 4 para el reposabrazos opuesto, si
resulta necesario.
