72 Краткое руководство по монтажу – ACS355

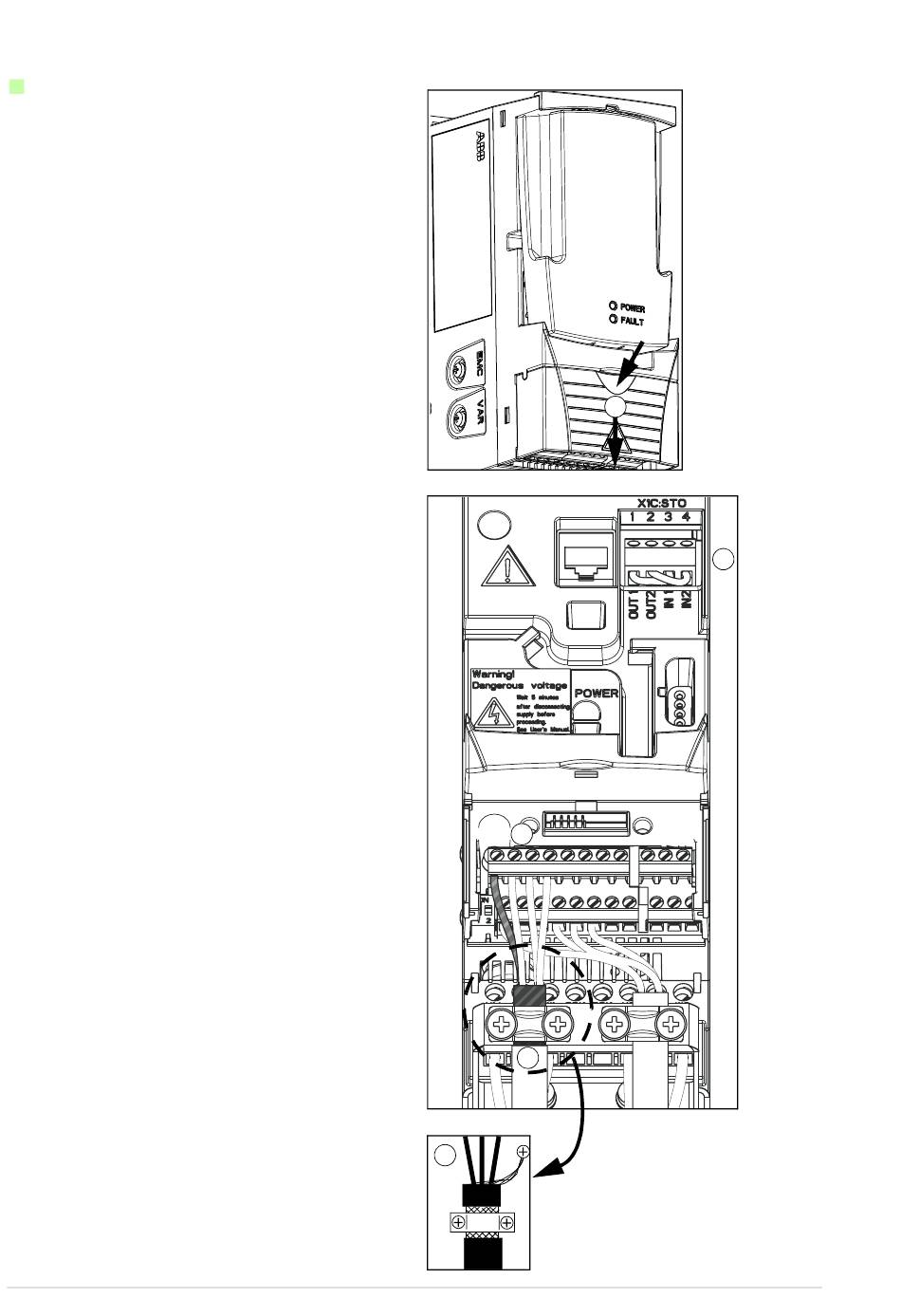

Порядок подключения
1. Снимите крышку, закрывающую
клеммы, одновременно нажимая
на выемку в крышке и сдвигая ее
с корпуса.
2. Зачистите наружную изоляцию
кабеля аналоговых сигналов по всей
окружности и заземлите отсоеди-
ненный экран под зажимом.
3. Подсоедините проводники к соответ-
ствующим клеммам. Момент затяжки
должен составлять 0,4 Нм (3,5 фунт-
дюйм).
4. У кабелей с двойным экраном
скрутите вместе проводники
заземления каждой пары кабеля и
соедините жгут с клеммой экрана
(SCR) (клемма 1).
5. Механически закрепите все кабели
вне привода.
6. Если не требуется устанавливать
дополнительный модуль Fieldbus,
установите крышку, закрывающую
выводы, на место.
7. Подсоедините кабели STO к соответ-
ствующим клеммам. Момент затяжки
должен составлять 0,4 Нм (3,5 фунт-
дюйм).
3
2
2
1
7
