2. Siéntese en el asiento, arranque el motor y baje
lentamente la unidad de corte central hasta que
casi toque el suelo.
3. Fije las cadenas de altura de corte a la parte
trasera de la unidad de corte.
4. Gire los amortiguadores hacia arriba a su
posición y fíjelos con pasador y chaveta.
Ajuste de la inclinación de la
unidad de corte
Cómo medir la inclinación de la
unidad de corte
La inclinación longitudinal de la unidad de corte
es la diferencia de altura de corte entre la parte
delantera del plano de la cuchilla hasta la parte
trasera del plano de la cuchilla. Toro recomienda
una inclinación de las cuchillas de 6 mm. Es decir,
la parte trasera del plano de la cuchilla está 6 mm
más alta que la parte delantera.
1. Coloque la máquina en una superficie nivelada
en el suelo del taller.
2. Ajuste la unidad de corte a la altura de corte
deseada.
3. Gire una cuchilla hasta que apunte hacia
adelante.
4. Usando una regla corta, mida desde el suelo
hasta la punta delantera de la cuchilla. Gire el
extremo de la cuchilla hacia atrás, y mida desde
el suelo hasta el extremo de la cuchilla.
5. Reste la dimensión delantera a la dimensión
trasera para calcular la inclinación de la cuchilla.

Ajuste de la unidad de corte delantera

1. Afloje las contratuercas de la parte superior o
inferior del perno en U de la cadena de altura
de corte (Figura 82).
2. Ajuste el otro juego de tuercas para elevar o
bajar la parte trasera de la unidad de corte y
obtener la inclinación correcta de la misma.
3. Apriete las contratuercas.

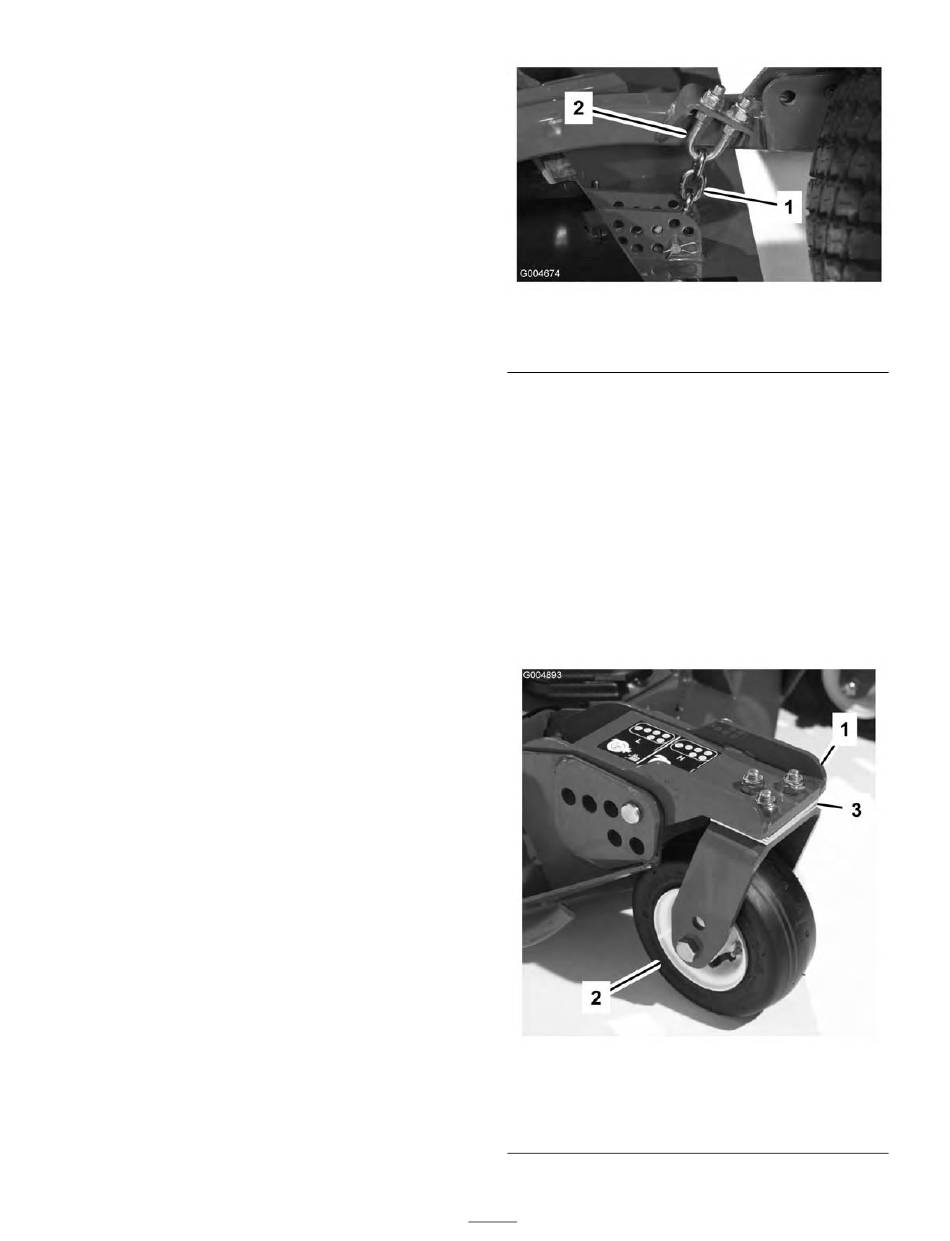

Figura 82
1. Cadena de ajuste de la
altura de corte
Ajuste de las unidades de corte
laterales
1. Retire los tornillos de caperuza y las tuercas
que fijan el brazo de las ruedas giratorias a la
horquilla de la rueda (Figura 83).
2. Vuelva a colocar los suplementos, según sea
necesario, para elevar o bajar la rueda giratoria
y obtener la inclinación correcta de la unidad
de corte.
3. Instale los tornillos de caperuza y las tuercas.
Figura 83
1. Rueda giratoria
2. Casquillo tensor
3. Espaciadores
57
2. Perno en U
4. Suplementos
5. Taladros de montaje de los
ejes
